赤外中領域 LED

Mid Infrared Optoelectronics

Main

LED Microsensor社では、1.6～4.6 μm 中領域赤外発光ダイオード (LED) を製作しています。これらの波長領域では CH4 H2O CO2 等多くの重要ガスにおいて光の吸収帯が存在し、ガスの検出、濃度測定に応用できます。

LED Microsensor社で製作しているこれらの素子には、高い応答性と発光効率、広い温度領域での使用が可能です。標準LEDは TO-18 に封入されており、凹面反射鏡が付いたモデルもあります。また、TO-5 ケースには、一段または二段の TEC(電子冷却素子)が組み込まれています。その他数種類のパケージが可能です。

ページヘッダーリンク↑↑↑より LED Microsensor 社のホームページも参照ください。

※　現在、ページ更新中のため、一部データが及び型番が異なる場合が有ります。

Application

IR-spectroscopy

Medical applications

Gas and fluid analysis

Environmental air pollution monitoring

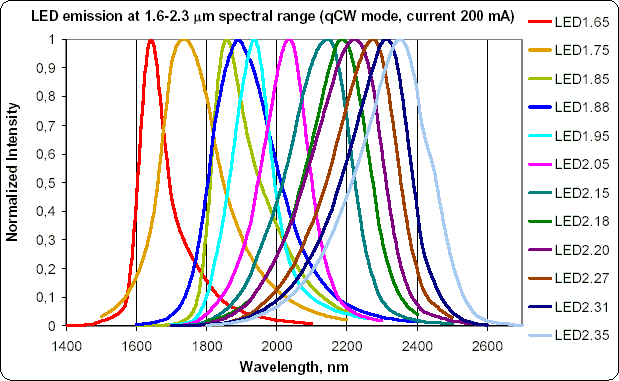

□ Wavelength 1.6 - 2.4μm □

データシートは、下記型式

をクリックすればPDF形式でダウンロード出来ます。ショートフォームカタログはこのページヘッダー ↑↑↑ の pdfカタログをクリックして下さい。

下記LEDは、標準パッケージ (TO-18) に封印された製品で、この他に、TO-18 パラボラ反射鏡付き、TO-5 (電子冷却器 TEC付き)、更にこのTO-5にパラボラ反射鏡をつけたモデルも用意しています。

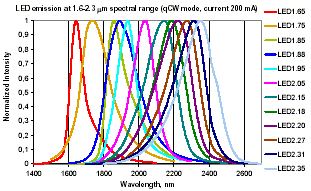

図をクリックすると大きなチャートを表示します。

標準モデル (LED Chip with circular or ring top contact) - LEDXX
Model		Peak emission wavelength μm		FWHM nm		Power mW				Voltage V	Max operating current mA		Swiching time ns	Operating Temp
						QCW mode		pulse mode
		min	max	min	max	min	max	min	max		QCW mode	pulse mode
LED18	1.85	1.83	1.87	100	200	0.7	1.1	15	25	0.5-1.5	250	2000	10-30	-240～+50
	1.85-PR
	1.85-PRwin
	1.85-TEC
	1.85-TEC-PR
	1.85-SMD3
	1.85-SMD5
	1.85-SMD5R
	1.88	1.87	1.90	100	200	0.7	1.1	15	25	0.5-1.5
	1.88-PR
	1.88-PRwin
	1.88-TEC
	1.88-TEC-PR
	1.88-SMD3
	1.88-SMD5
	1.88-SMD5R
LED19	1.95	1.92	1.97	100	200	0.8	1.2	20	30	0.5-1.5
	1.95-PR
	1.95-PRwin
	1.95-TEC
	1.95-TEC-PR
	1.95-SMD3
	1.95-SMD5
	1.95-SMD5R
LED20	2.05	2.02	2.07	150	250	0.8	1.2	20	30	0.5-1.5
	2.05-PR
	2.05-PRwin
	2.05-TEC
	2.05-TEC-PR
	2.05-SMD3
	2.05-SMD5
	2.05-SMD5R
LED21	2.15	2.13	2.16	150	250	0.8	1.2	20	30	0.5-1.5
	2.15-PR
	2.15-PRwin
	2.15-TEC
	2.15-TEC-PR
	2.15-SMD3
	2.15-SMD5
	2.15-SMD5R
	2.18	2.17	2.19	150	250	0.8	1.2	20	30	0.5-1.5
	2.18-PR
	2.18-PRwin
	2.18-TEC
	2.18-TEC-PR
	2.18-SMD3
	2.18-SMD5
	2.18-SMD5R
LED22	2.20	2.19	2.22	150	250	0.8	1.2	20	30	0.5-1.5
	2.20-PR
	2.20-PRwin
	2.20-TEC
	2.20-TEC-PR
	2.20-SMD3
	2.20-SMD5
	2.20-SMD5R
	2.27	2.25	2.29	150	250	0.8	1.2	20	30	0.5-1.5
	2.27-PR
	2.27-PRwin
	2.27-TEC
	2.27-TEC-PR
	2.27-SMD3
	2.27-SMD5
	2.27-SMD5R
LED23	2.31	2.30	2.33	150	250	0.8	1.2	20	30	0.5-1.5
	2.31-PR
	2.31-PRwin
	2.31-TEC
	2.31-TEC-PR
	2.31-SMD3
	2.31-SMD5
	2.31-SMD5R
	2.35	2.33	2.39	150	250	0.8	1.2	20	30	0.5-1.5
	2.35-PR
	2.35-PRwin
	2.35-TEC
	2.35-TEC-PR
	2.35-SMD3
	2.35-SMD5
	2.35-SMD5R

フリップチップモデル (top surface of a LED chip is free of contacts) - LEDXXFC
Model		Peak emission wavelength μm		FWHM nm		Power mW				Voltage V	Max operating current mA		Swiching time ns	Operating Temp
		Peak emission wavelength μm		FWHM nm		QCW mode		pulse mode			Max operating current mA
		min	max	min	max	min	max	min	max		QCW mode	pulse mode
LED16FC	1.65	1.60	1.69	70	150	1.0	3.0	20	45	0.8-4.2	250	2000	10-30	-240～+50
LED17FC	1.75	1.70	1.79	100	160	1.0	3.0	20	45	0.8-3.6
LED18FC	1.85	1.80	1.89	100	180	0.8	2.0	20	35	0.6-2.0
LED20FC	2.05	2.00	2.09	140	220	0.8	2.5	20	40	0.5-1.0
LED21FC	2.15	2.10	2.19	200	300	0.8	2.5	20	40	1.6-2.8
LED22FC	2.25	2.20	2.29	200	300	0.8	3.0	20	45	0.6-2.8
LED23FC	2.35	2.30	2.37	200	340	0.8	2.0	20	35	1.2-2.8

* Note: Quasi Continuous Wave (擬似連続)モードとは、定格が緩やかなパルス発振モードです。

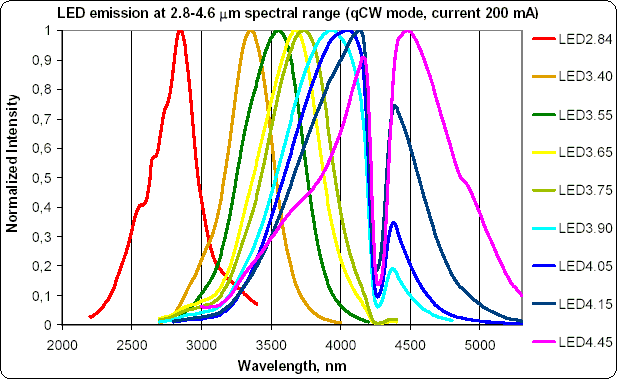

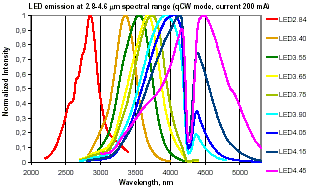

□ Wavelength 2.8 - 4.6μm □

データシートは、下記型式

をクリックすればPDF形式でダウンロード出来ます。ショートフォームカタログはこのページヘッダーの pdfカタログをクリックして下さい。

下記LEDは、標準パッケージ (TO-18)に封印された製品で、この他に、TO-18パラボラ反射鏡付き、TO-5 (電子冷却器 TEC付き)、更にこのTO-5にパラボラ反射鏡をつけたモデルも用意しています。

図をクリックすると大きなチャートを表示します。

標準モデル (LED Chip with circular or ring top contact) - LEDXX
Model		Peak emission wavelength μm		FWHM nm		Power μW				Voltage V	Max operating current mA		Swiching time ns	Operating Temp
						QCW mode		pulse mode
		min	max	min	max	min	max	min	max		QCW mode	pulse mode
LED29	2.84	2.80	2.90	300	500	5	10	120	170	1.0-1.4	250	2000	10-30	-240～+50
	2.84-PR
	2.84-PRwin
	2.84-TEC
	2.84-TEC-PR
	2.84-SMD3
	2.84-SMD5
	2.84-SMD5R
LED34	3.40	3.32	3.46	400	600	25	45	320	480	0.3-0.5
	3.40-PR
	3.40-PRwin
	3.40-TEC
	3.40-TEC-PR
	3.40-SMD3
	3.40-SMD5
	3.40-SMD5R
LED35	3.55	3.50	3.65	400	600	20	40	180	220	0.2-0.4
	3.55-PR
	3.55-PRwin
	3.55-TEC
	3.55-TEC-PR
	3.55-SMD3
	3.55-SMD5
	3.55-SMD5R
LED36	3.65	3.60	3.70	400	600	20	40	180	220	0.2-0.4
	3.65-PR
	3.65-PRwin
	3.65-TEC
	3.65-TEC-PR
	3.65-SMD3
	3.65-SMD5
	3.65-SMD5R
LED38	3.75	3.70	3.85	500	700	20	40	180	220	0.5-0.8
	3.75-PR
	3.75-PRwin
	3.75-TEC
	3.75-TEC-PR
	3.75-SMD3
	3.75-SMD5
	3.75-SMD5R
LED39	3.90	3.85	3.95	550	750	15	30	180	220	0.5-0.8
	3.90-PR
	3.90-PRwin
	3.90-TEC
	3.90-TEC-PR
	3.90-SMD3
	3.90-SMD5
	3.90-SMD5R
LED41	4.05	3.95	4.10	700	1000	15	30	180	220	0.5-0.7
	4.05-PR
	4.05-PRwin
	4.05-TEC
	4.05-TEC-PR
	4.05-SMD3
	4.05-SMD5
	4.05-SMD5R
LED43	4.15	4.10	4.30	700	1000	8	12	180	220	0.2-0.8
	4.15-PR
	4.15-PRwin
	4.15-TEC
	4.15-TEC-PR
	4.15-SMD3
	4.15-SMD5
	4.15-SMD5R

フリップチップモデル (top surface of a LED chip is free of contacts) - LEDXXFC
Model Peak emission
wavelength μm FWHM
nm Power mW Voltage V Max operating current mA Swiching time ns Operating Temp
QCW mode pulse mode
min max min max min max min max QCW mode pulse mode
LED34FC 3.40 3.35 3.45 320 400 30 45 340 480 0.2-0.4 250 2000 10-30 -240～+50
LED37FC 3.70 3.66 3.72 420 500 12 24 180 200 0.2-0.4
3.75 3.73 3.78 520 600 20 45 300 480 0.2-0.4

* Note: Quasi Continuous Wave (擬似連続)モードとは、定格が緩やかなパルス発振モードです。

□ パッケージ □

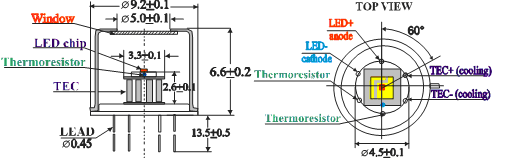

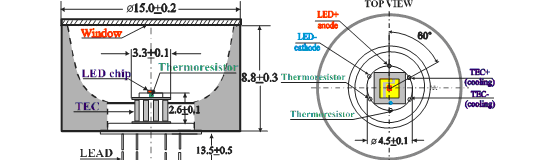

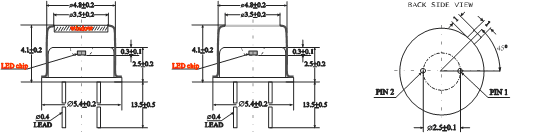

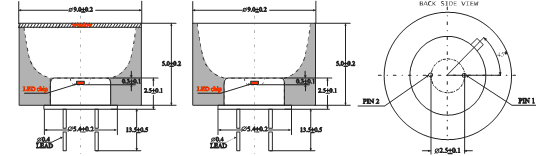

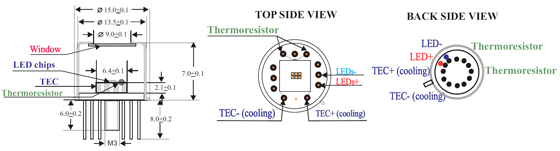

TO Packages	TO-18	TO-18 with PR	TO-5	TO-5 with PR	TO-8
	with/without window		with/without thermoelectric module

applied to	LED, PD		LED, PD, LED-matrix		LED-matrix

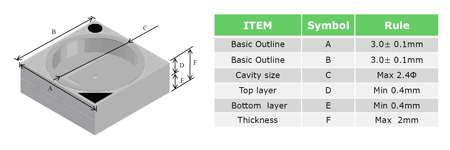

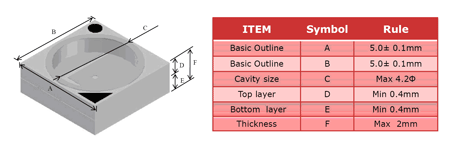

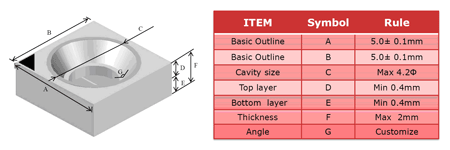

SMD Packages	3x3 mm	5x5 mm	5x5 mm with microreflector	5x5 mm for 3-element matrix

applied to	LED			LED-matrix

□ Standard Chip / Flip-Chip □

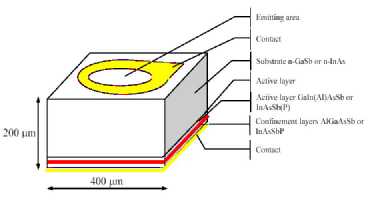

	【標準チップ】 LED Microsensor社の製品の多くはこの標準チップです。発光面積が小さくより点光源に近い高い発光電流の偏りが無い安価

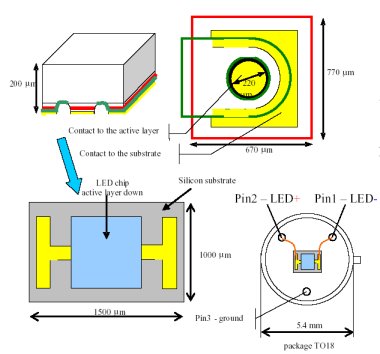

	【フリップチップ】チップ上面にボンディングパッドが無い発光面積大きい光量が大きい標準チップに比べ高価

□ LED ドライバー / PD アンプ □

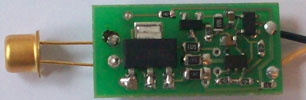

LED Microsensor社では多くの顧客のご要望に応え、デバイスを容易にテスト・ご使用いただけるよう、必要な機能を備えた専用ドライバーを用意いたしました。これらのドライバーは用途により、組込み用PCボード（擬似CWモード・パルスモード） / ケースに入ったモデルがございます。

LED Driver Model	mD-1c	mD-1p	D-31	DLT-27	DLT-37
LED Driver Model	PCB QCW	PCB Pulse	QCW/Pulse	wh TEC Dr	Adj Rate
LEDXX	◎	◎	◎	-	-
LEDXX-PR	◎	◎	◎	-	-
LEDXX-PRwin	◎	◎	◎	-	-
LEDXX-TEC	-	-	-	◎	◎
LEDXX-TEC-PR	-	-	-	◎	◎

*Note XX:型式　-PR:パラボラ　win:ウインドウ　TEC:ペルチェ

a Photodiode / Amplifier	AM-07	AMT-07
a Photodiode / Amplifier	PD AMP	PD AMP-TEC
PD24	◎	-
PD36	◎	-
PD24-TEC(-PR)	-	◎
PD36-TEC(-PR)	-	◎

*Note -PR:パラボラ　TEC:ペルチェ

Model D シリーズ LED ドライバーは LED Microsensor社で製造された全ての中領域赤外線 LEDの駆動用に設計された専用ドライバーで、仕様が異なる5種類のユニットがあります。これらのドライバーには二種類の基本点灯モードがあります。：

疑似連続モード (Quasi Continuous Wave)：　このモードでは LEDから最大平均光エネルギーを取り出すことが出来る、デューティ50%のパルス点灯モードです。

パルスモード：　このモードでは LEDから最大ピークパワーを取り出すことが出来ます。

mD-1c	D-31M	DLT-27M	DLT-37M
mD-1p

AM-07

AMT-07

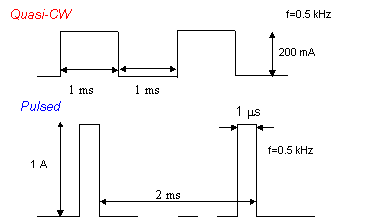

デューティを考慮したドライブ波形

Parameters	Mode
Parameters	Pulse	Quasi-CW
パルス持続時間	1 μs	1 ms
繰り返し周波数	0.5 kHz	0.5 kHz
駆動電流	1 A	200 mA
寸法 (mm)	105x58x20
重量	90 g
入力電源	+12 V DC

□ アプリケーション □

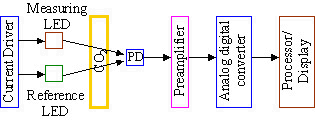

多くの重要なガスまたは液体には、下記表に示すように赤外中領域に強い吸収帯があります。この吸収量を精密に計測することにより、目的とする物質の存在、及びその量を計測することが出来ます。 LED Microsensor社の赤外中領域 LEDはこのような目的に開発されました。

CH₄ 1.65; 2.30 µm; 3.2～3.45 µm	CO₂ 2.00; 2.65 µm; 4.2～4.3 µm	H₂O 2.65～2.85 µm; 1.86～1.94 µm	N₂ 4.0～4.54 µm
C₂H₂ 2.99～3.09 µm	HOCl 2.6～2.9 µm	HCl 3.33～3.7 µm	NH₃ 2.27; 2.94 µm
C₂H₄ 3.1～3.4 µm	HBr 3.7～4.0 µm	OH 2.38～2.63 µm	NO+ 4.08～4.44 µm
C₂H₆ 3.3; µm;	HI 2.27～2.3 µm	H₂CO 3.38～3.7 µm	HNO₃ 5.74～5.98 µm
CH₃Cl 3.22～3.38 µm	H₂S 3.7～4.4 µm 2.5～2.8 µm	CO 2.24 µm; 4.4～4.8 µm	NO₂ 3.4 µm
OCS 3.45; 4.87 µm;	HCN 2.94～3.1 µm	HO₂ 2.73～3.1 µm	SO₂ 4.0 µm
C₆H₆ 2.44～2.47 µm 3.17～3.33 µm	CHBr₃ 2.39 µm; 3.29 µm	C₂H₄Cl₂ 3.23～3.51 µm	C₂H₂Cl₂ 2.50～2.86 µm
C₂HCl₃ 3.22～3.25 µm; 4.20～4.35 µm	H₂O₂ 3.70～3.85 µm; 4.17～4.35 µm	HF 2.33～2.78 µm; 4.17～4.43 µm	C₃H₈ 3.28～3.57 µm
