NAI社 精密アパーチャー / 超小型精密ステージ
NAI (National Aperture, Inc.)社ではその名の示すとおり精密アパーチャーを製作しております。
NAI社は30年もの間、革新的な技術で業界をリードしてまいりました。
またこの精密アパチャーの位置決めに不可欠な、 超小型精密級ステージも製作しております。このNAI社の製品を日本の皆様へは、株式会社キーストンインターナショナルがお届けいたします。
■ 精密アパーチャー ■
NAI社の基本的な製品精密アパーチャー
丸いアパーチャーが必要な場合、NAI社のアパーチャーはまん丸です。
真直ぐなスリットが必要な場合、NAI社のスリットは真直ぐです。
エッジがきれいなアパーチャーが必要な場合、NAI社のアパーチャーにはバリがありません。プロダクション製品として大量に必要な場合、NAI社の製造能力は貴社要求に十分対応出来ます。
サイズは0.5μm～1000μmまでのアパーチャーが製作可能です。精密ホール、スリット等を高耐久材質からフォイル状の材質まで、また他のメーカーが出来ない反射面に開けることが出来ます。
精密アパーチャー ハイパワーアパーチャー (5μ) 精密スリット
【用途例】
・ スペーシャルフィルター
・ ガス / 流体フロー制御
・ 高出力レーザーの光量制御
・ 顕微鏡校正
・ 天体観測
・ 望遠鏡
・ 宇宙工学 他
【仕様書ページ】
① Round Aperture
※製品には上記の標準丸型ピンホール・標準精密エアースリットアパーチャーの他に、
ハイパワー精密ラウンドアパーチャー、ハイパワー精密エアースリットアパーチャー
など、数多くの種類を用意しております。
製品の詳細はメーカーホームページまたはアパーチャー総合カタログをご参照下さい。
■ 超小型マニュアル精密ステージ ■
NAI社の超小型精密ステージ
NAI社の超小型マニュアルステージ超小型精密ステージ MicroMiniは、現在市場で購入できる最も小さな、そしてサブミクロンのレゾリューションを持ったステージです。
これらのステージはもともと、前述のピンホールアパチャーの位置調整に開発されましたが、精密ステージ MicroMiniは、現在市場で購入できる最も小さな、そしてサブミクロンのレゾリューションを持ったステージです。
これらのステージはもともと、前述のピンホールアパーチャーの位置調整に開発されましたが、一般的な精密ポジショニングにご使用いただけます。
【特徴】
・ 低価格
・ 超小型
・ 超軽量
・ バックラッシュ無し
・ 貫通取り付け穴のスライダー
・ 一般的なアプリケーションに最適
・ X / XY / XYZ / XZの組み合わせ自由 (Z軸には、Z軸接続可能なステージに限ります。)
・他のバージョン -CR, EX, -090 との組み合わせ可能
MM1 Micro Mini Stage
MM-1 3軸 Stage
MM-3 1軸, 2軸 Stage
| Model | Travel: | Runout (max) | Retrun Force: ext.-comp | Weight: |
| MM-1-CR | 0.125inch (3.175mm) | 1μm | 4oz. - 11oz. (113～312g) | 3g |
| MM-1 | 0.125inch (3.175mm) | 1μm | 4oz. - 11oz. (113～312g) | 4g |
| MM-1-EX | 0.225inch (5.715mm) | 1.5μm | 6oz. - 18oz. (170～510g) | 2.5g |
| MM-1-CR-EX | 0.225inch (5.175mm) | 1.5μm | 6oz. - 18oz. (170～510g) | 4.2g |
| MM-1-SPR-090 | 0.125inch (3.175mm) | 1μm | 4oz. - 11oz. (113～312g) | 3g |
MM-1シリーズ1軸基本モデルを使って16通りの組み合わせが出来ます。
※製品には上記のMM-1シリーズの他に、MM-3シリーズ等数多くの種類があります。
製品の詳細はメーカーホームページまたはステージ総合カタログをご参照下さい。

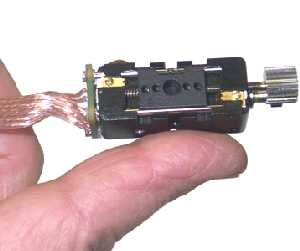

■ 電動超小型精密ステージ ■
NAI社の超小型電動精密ステージ
【特徴-①】
・ 超小型
・ バックラッシュが無い (プリロード機構)
・ 軽量
・ 穴のあいたスライダー
・ 一般的なアプリケーションに最適
・ X / XY / XYZ / XZの組み合わせ自由 (Z軸は専用ステージになります。)
| Load Capacity | - |
| Direct top or side load: | 0.25kg (0.55 lb.) |
| Push: | 0.5 kg (1.10 lb.) |
| Result ext-comp: | See "Return Force" above |
| Tilt | 3 in.-oz. (210g-cm) |
| Twist: | 0.5 kg (1.10 lb.) |
| Screw pitch : | 80 TPI |
| Resolution: | 0.099μm |
| Slider backlash: | 0 (spring preloaded) |
| Wobble (max): | 0.01mrad (～2 arc-sec.) (No ball bearings) |
| Encoder Feedback: | 50 Position |
※製品には上記のMM-1シリーズの他に、MM-3シリーズ等 数多くの種類があります。
製品の詳細はホームページまたはステージ総合カタログを参照して下さい。

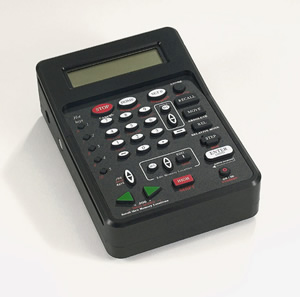

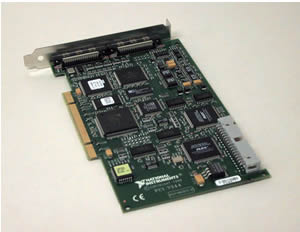

【特徴-②】
・ 超小型
・ 超軽量
・ DCサーボ駆動
・ 一部モデルにはリニアーエンコーダー採用
・ X / XY / XYZ / XZの組み合わせ自由
・ 一般的なアプリケーションに最適
※製品には上記のMM-1シリーズの他に、MM-3シリーズ等 数多くの種類があります。
製品の詳細は下記カタログを参照して下さい。
ステージ総合カタログ(英文)
