Union Optronics Corp.

Low Price LD's & OEM Module

Main

Union Optronics Corp は1996年台湾初の工業用LDメーカとして発足し、LD生産に必要な設備エピタキシャル・ウエファー・チップ・パッケージング及びテスト装置等をフル装備しすべて自社にて製造しています。Union Optronics Corp では多くのユーザーの声にお答えし、LDのプロセス処理を完了した『エピウエハ』から　電源を接続したらすぐ動くモジュールタイプまで、また1本から幅広く製品の供給を行っています。

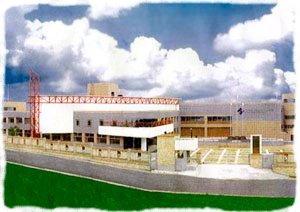

Unon Optronics社全景

エピウエハ (直径2～4インチ)
　波長630nm - 1550nm
製品の詳細はメーカホームページを参照下さい。
http://www.uocnet.com/products_wafer_chips.htm

Laser Diode
　可視 (630nm - 690nm)
　赤外 (808nm - 980nm)

Laser Diode Module
　可視 (630nm - 690nm)
　赤外 (808nm - 980nm)

	Laser Diode 一覧
	製品の詳細はメーカホームページを参照下さい。 http://www.uocnet.com/products_ld.htm

Model	TTop(℃)	λp nm	Po mW	Ith mA	Iop mA	Vop V	SE W/A	θ//	θ⊥	旧モデル
U-LD-630541A	-10～40	638	5	25	35	2.2	0.6	7.5	33	SLD-635-P5-RG-09
U-LD-630542A	-10～40	638	5	25	35	2.2	0.6	8	34	SLD-635-P5-RG-466-1
U-LD-630543A	-10～40	638	5	25	35	2.2	0.6	7.5	33	SLD-635-P5-RG-09
U-LD-630551A **	-10～50	638	5	25	35	2.2	0.6	7.5	33
U-LD-631041A **	-10～40	638	10	30	45	2.2	0.6	8	33	SLD-635-P10-05
U-LD-631051A **	-10～50	638	10	30	45	2.2	0.6	8	33
U-LD-632051A **	-10～50	639	20	50	70	2.3	0.8	7.5	33
U-LD-633541A **	-10～40	639	35	50	95	2.3	0.75	8.5	33
U-LD-650541A/B	-10～40	655	5	12	18	2.1	0.8	9	36	SLD-650-P5-300-08
U-LD-650543A	-10～40	655	5	12	18	2.1	0.8	9	36	SLD-650-P5-300-08
U-LD-650531A	-10～30	655	5	10	16	2.1	0.9	8.5	34
U-LD-650551A	-10～50	655	5	18	25	2.1	0.65	8	33	SLD-650-P5-RG-07
U-LD-650571A/C	-10～70	655	5	24	32	2.1	0.65	8	28	SLD-650-P5-DVD-07
U-LD-650571B	-10～70	655	5	24	32	2.1	0.65	8	28
U-LD-650578A **	-10～70	655	5	24	32	2.2	0.5	3	8
U-LD-650771A	-10～70	660	7	18	28	2.2	0.8	10	28
U-LD-651041A	-10～40	655	10	16	30	2.2	0.7	8	33	SLD-650-P10-RG-05
U-LD-651070A/C **	-10～70	660	10	30	45	2.2	0.6	9	30	SLD-650-P10-DVD-02
U-LD-651071A/C **	-10～70	655	10	20	32	2.1	0.9	10	28
U-LD-652051A **	-10～50	660	20	42	75	2.2	0.65	8	30
U-LD-653051A **	-10～50	660	30	58	95	2.1	0.8	8	28
U-LD-670561A **	-10～60	670	5	24	34	2.2	0.5	9	32	SLD-670-P5-RG-01
U-LD-80B041A	-10～40	808	200	70	260	1.9	1	12	40
U-LD-80B043A	-10～40	808	200	70	260	1.9	1	12	40	SLD-808-P200-09
U-LD-80B045A	-10～40	808	200	70	260	1.9	1	12	40	SLD-808-P200-09
U-LD-80B044D	-10～40	808	200	70	260	1.9	1	12	40	SLD-808-P200-09
U-LD-80B044D-D **	-10～40	808	200	87	273	1.9	1	11	37
U-LD-80B047D	-10～40	808	200	70	260	1.9	1	12	40	SLD-808-P200-09
U-LD-80B046D	-10～40	808	200	70	260	1.9	1	12	40	SLD-808-P200-09
U-LD-80B049D	-10～40	808	200	70	260	1.9	1	10	40
U-LD80C044D **	-10～40	808	300	100	370	1.9	1	10	40	SLD-808-P300-01
U-LD80C046D **	-10～40	808	300	100	370	1.9	1	10	40	SLD-808-P300-01
U-LD-985041A	-10～40	980	50	12	75	1.5	0.8	13	30	SLD-980-P50-300-07
U-LD-985047D	-10～40	980	50	12	75	1.5	0.8	13	30	SLD-980-P50-300-07
U-LD-98A041A **	-10～40	980	100	40	165	1.5	.8	6	32	SLD-980-P100-300 **
U-LD-98A046D **	-10～40	980	100	40	165	1.5	0.8	6	32	SLD-980-P100-300 **
U-LD-80E041A **	-10～40	808	500	110	570	2.0	1.1	11	38	SLD-808-P500-01 **
U-LD-80E045A **	-10～40	808	500	110	570	2.0	1.1	11	38	SLD-808-P500-01 **
U-LD-80E044D **	-10～40	808	500	110	570	2.0	1.1	11	38	SLD-808-P500-01 **
U-LD-80E046D **	-10～40	808	500	110	570	2.0	1.1	11	38	SLD-808-P500-01 **
U-LD-830541A **	-10～40	820	5	10	18	1.7	0.7	8	39
U-LD-833041A **	-10～40	830	30	23	63	1.7	0.7	10	36	SLD-830-P30-01 **
U-LD-851066D **	-10～60	840	10	17	28	1.7	0.95	10	35
U-LD-855046D **	-10～40	840	50	28	85	1.7	0.9	15	35
U-LD-881061A **	-10～60	880	10	10	29	1.8	0.5	12	32	SLD-880-P10-01 **
U-LD-982561A **	-10～60	980	25	12	44	1.5	0.8	13	30
U-LD-98B041A **	-10～40	980	200	60	355	1.5	0.7	6	30
U-LD-98B046D **	-10～40	980	200	60	355	1.5	0.7	6	30
U-LD-98C046D **	-10～40	980	300	105	530	1.6	0.7	7	31
U-LD-98E046D **	-10～40	980	500	150	910	1.6	0.65	7	31
U-LD-130582E/F	-40～85	1310	5	10		1.2	0.28	8	10	SLD-1310-P5-BC-03

** が付いた項目は暫定仕様です。

	Laser Diode Module 一覧
	製品の詳細はメーカホームページを参照下さい。 http://www.uocnet.com/products_ldm.htm

Model	直径 mm	波長	電源	消費電流	出力	使用LDタイプ
U-MD-630A1	6mm	635nm typ.	2.6V-3.5V	28mA typ. 50mA max.	0.45mW~0.85mW	635-5mW
U-MD-630A2	8mm	635nm typ.	2.6V-3.5V	28mA typ. 50mA max.	0.45mW~0.85mW	635-5mW
U-MD-63031	6mm	635nm typ.	2.6V-3.5V	30mA typ. 50mA max.	1.5mW~3.0mW	635-5mW
U-MD-63032	8mm	635nm typ.	2.6V-3.5V	30mA typ. 50mA max.	1.5mW~3.0mW	635-5mW
U-MD-630A3	9.8mm	635nm typ.	2.6V-3.5V	28mA typ. 50mA max.	0.45mW~0.85mW	635-10mW
U-MD-63033	9.8mm	635nm typ.	2.6V-3.5V	30mA typ. 50mA max.	1.5mW~3.0mW	635-10mW
U-MD-63103	9.8mm	635nm typ.	3.1 typ	70mA typ. 80mA max.	8.0mW~10mW	635-20mW
U-MD-63183	9.8mm	635nm typ.	5.0V typ.	80mA typ. 100mA max.	16mW~18mW	635-35mW
U-MD-650A1	6mm	650nm typ.	2.6V-3.5V	18mA typ. 40mA max.	0.45mW~0.85mW	650-5mW
U-MD-650A2	8mm	650nm typ.	2.6V-3.5V	18mA typ. 40mA max.	0.45mW~0.85mW	650-5mW
U-MD-65031	6mm	650nm typ.	3.1 typ	28mA typ. 40mA max.	1.5mW~3.0mW	650-5mW
U-MD-65032	8mm	650nm typ.	2.6V-3.5V	25mA typ. 40mA max.	1.5mW~3.0mW	650-5mW
U-MD-65033	9.8mm	650nm typ.	2.6V-3.5V	25mA typ. 40mA max.	1.5mW~3.0mW	650-5mW
U-MD-654A1	6mm	650nm typ.	2.6V-3.5V	25mA typ. 40mA max.	3.0mW~4.5mW	650-5mW
U-MD-65091	6mm	650nm typ.	2.6V-3.5V	45mA typ. 60mA max.	7.5mW~9.0mW	650-10mW
U-MD-65103	9.8mm	650nm typ.	3.1V typ	70mA typ. 80mA max.	8.0mW~10mW	650-20mW
U-MD-65203	9.8mm	635nm typ.	3.1V typ	90mA typ. 100mA max.	17mW~20mW	635-30mW
U-MD-65204	11mm	650nm typ.	2.6V-3.5V	90mA typ. 100mA max.	17mW~20mW	650-30mW
U-MD-670A1	6mm	670nm typ.	2.6V-3.5V	30mA typ. 50mA max.	0.45mW~0.85mW	670-5mW
U-MD-670A3	9.8mm	670nm typ.	2.6V-3.5V	30mA typ. 40mA max.	0.45mW~0.85mW	670-5mW
U-MD-67031	6mm	670nm typ.	2.6V-3.5V	30mA typ. 40mA max.	1.5mW~3.0mW	670-5mW
U-MD-67033	9.8mm	670nm typ.	2.6V-3.5V	30mA typ. 40mA max.	1.5mW~3.0mW	670-5mW
U-MD-83033	9.8mm	830nm typ.	3.1V typ.	18mA typ. 30mA max.	1.5mW~3.0mW	830-5mW
U-MD-83153	9.8mm	830nm typ.	3.1V typ.	65mA typ. 80mA max.	13mW~15mW	830-30mW
U-MD-88032	8mm	880nm min.	2.6V-3.5V	25mA typ. 35mA max.	1.5mW~3.0mW	880-10mW
U-MD-88063	9.8mm	880nm typ.	3.1V typ	25mA typ. 40mA max.	4.0mW~6.0mW	880-10mW
U-MD-984A3	9.8mm	980nm typ.	2.6V-3.5V	30mA typ. 40mA max.	3.0mW~4.5mW	980-50mW
U-MD-98263	9.8mm	980nm typ.	3.1V typ.	50mA typ. 100mA max.	23mW~26mW	980-50mW
