プレートベンダー CMBP01~CMBP09

プレートベンダーの特徴

CMBは、セラミック多層ベンダーアクチュエータです。この素子は、2層に重ねられた非常に薄い圧電材料層と、内部電極から構成されています。内部電極は、素子後部に導かれ、3個の外部電極に接続されます。この構造は、3MV/mと高い電界強度を可能にし、低電圧にもかかわらず大きいストロークをもたらします。さらにCMBは、応答速度が短いのが特徴です。CMB素子は、一見1枚の単体構造に見えますが、単一のセラミックボディー上にd31素子を2枚重ねて結合してあり、素子の一方が伸び他方が収縮する事で素子はベンディング(湾曲)を起こします。

・形状:長方形
・標準外形:21x7.8, 32x7.8, 50x7.8[mm]
・素子厚みH:0.7,1.3,1.8[mm]
・無負荷時変位:~±1270[um]
・ブロッキングフォース:0.4~5.5[N]
・低駆動電圧:200[V]
・EMIが皆無(EMI:電磁誘導干渉)
・早い応答速度
・低消費電力

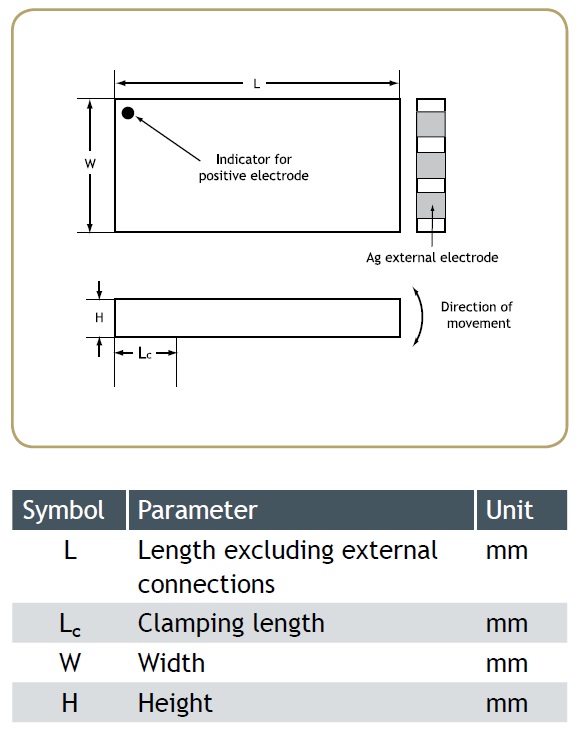

寸法位置説明

プレートベンダー

モデル名長さ厚さ電圧ストロークブロッキング力
unitsmmmmmmVμmN
CMBP01217.80.7200±1951.2
CMBP02217.81.3200±1203.7
CMBP03217.81.8200±855.5
CMBP04327.80.7200±4750.75
CMBP05327.81.3200±3452.25
CMBP06327.81.8200±2104.3
CMBP07507.80.7200±12700.4
CMBP08507.81.3200±8901.6
CMBP09507.81.8200±6352.9
