Teledyne_Judson

赤外領域 高性能ディテクタ  テレダイン ジャドソン社

Teledyne Judson Technologies
テレダインジャドソン社は、赤外領域における高性能ディテクタと、その周辺製品を専門に製造するリーディングカンパニ―です。
製品の品質と技術水準の高さは世界的に知られ、科学、医療、宇宙産業、テレコミュニケーション、及び軍事など、多くの分野に製品を供給しております。
テレダインジャドソン社の製品には、素材の違いによる動作モードの違いにより、7種類のシリーズがあり、それぞれ波長感度帯域が異なり 0.8~26μmの広範をカバーしています。

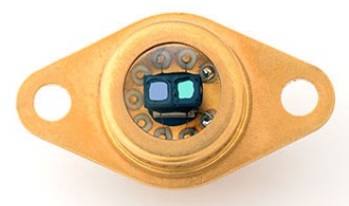

TO-18 TO-8 TO-3

ディテクタ選定

各ディテクタの受光波長領域

画像をクリックで拡大

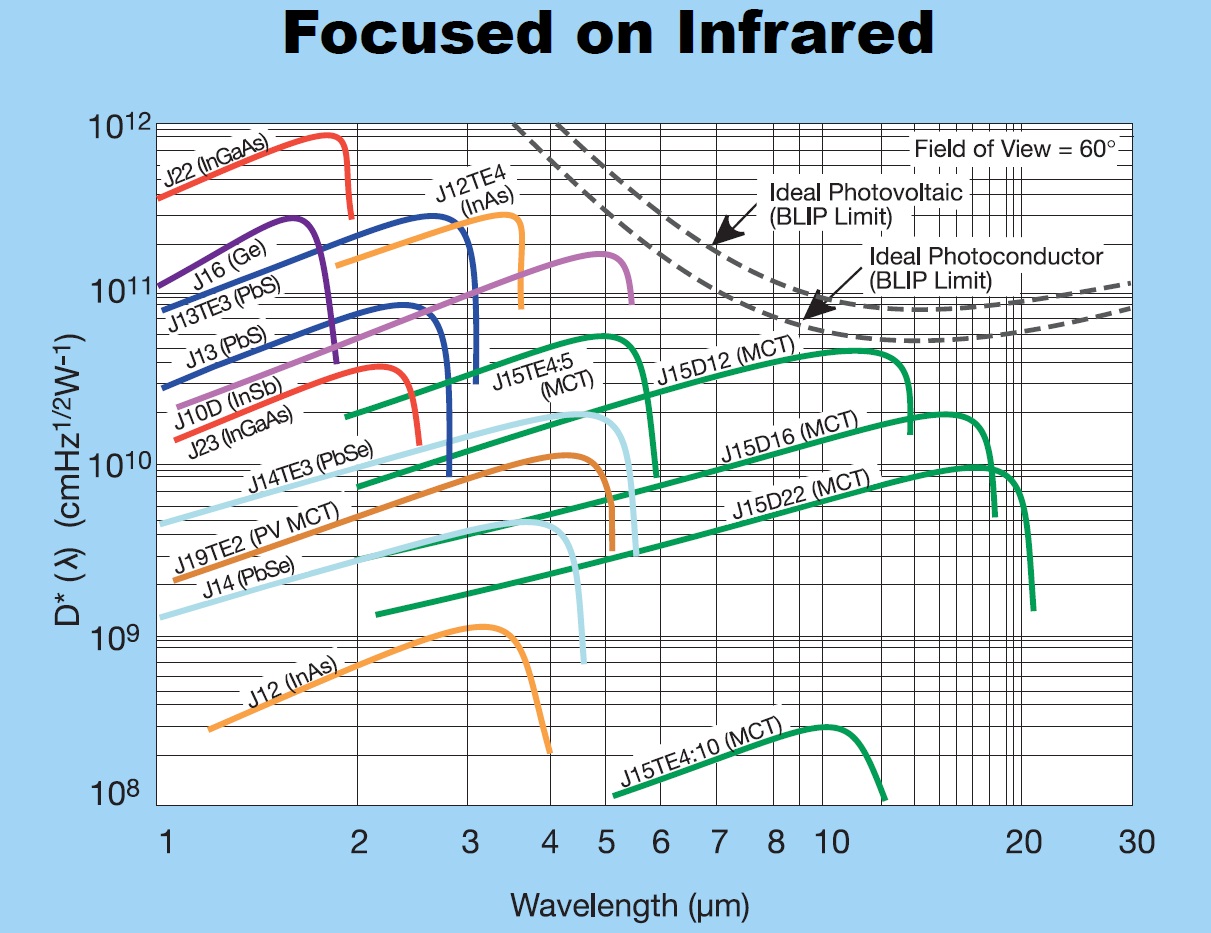

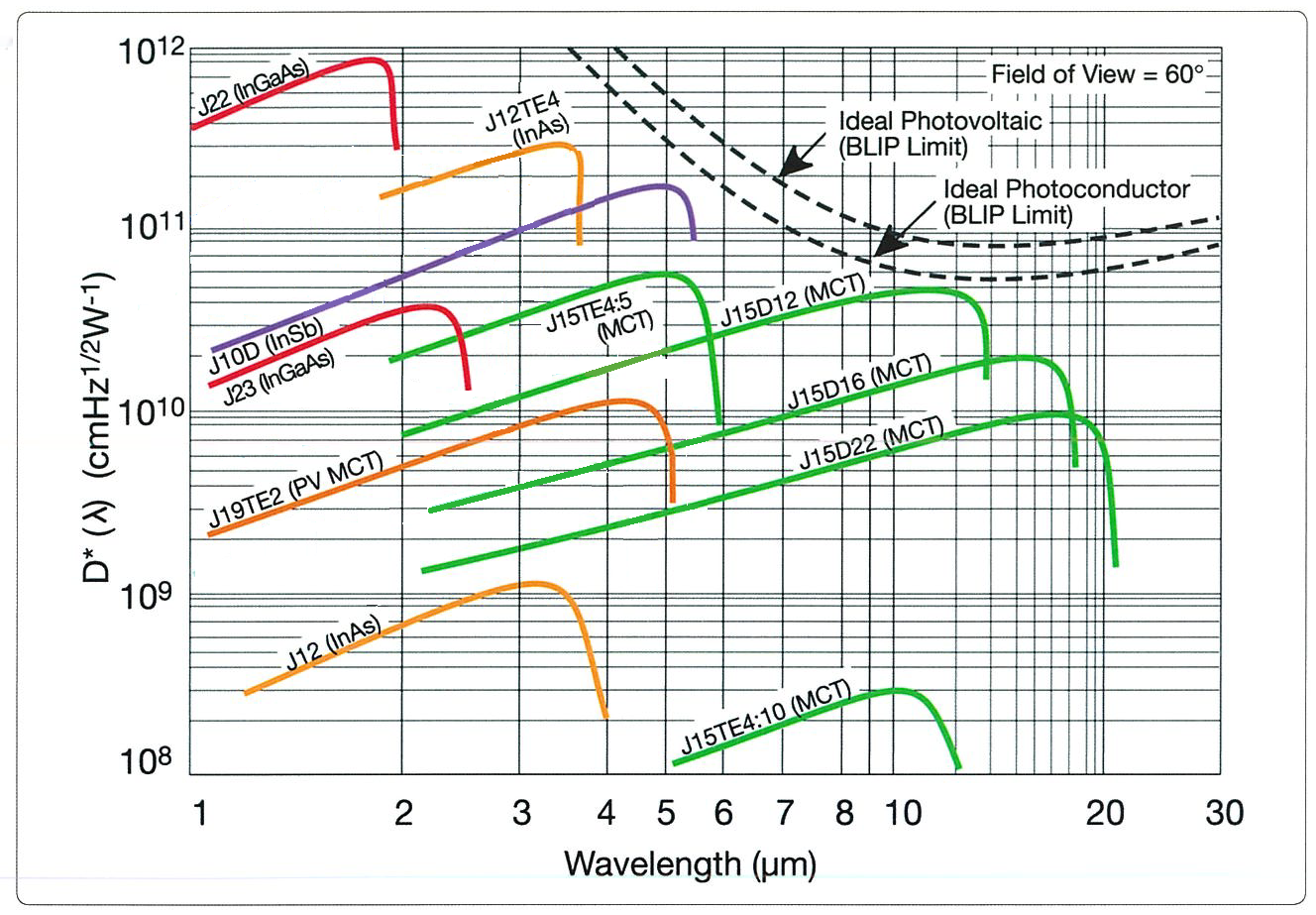

各ディテクタの波長領域と感度


ジャドソン社の赤外線ディテクタを選択する場合、
動作モード
動作温度
受光面積
の 3つの要素を考慮に入れて下さい。

1. 動作モード:
ディテクタには、動作モードの違う2種類のディテクタがあります。

PV(Photo Voltaic) 光起電力素子:
PVモードの素子は、内部にpnジャンクション構造を持った光起電力型の素子で、ドリフトが少なく低い周波数の信号、例えば DCレベルの信号の測定に向いています。

PC(Photo Conductive) 光導電素子:
このディテクタは、光があたると伝導体のキャリアがが増え、素子の抵抗値が小さくなる現象を応用した検出器です。1/fノイズが多く、DCレベルの信号の測定には光チョッパーを使いACモードで動作させる必要があります。プリアンプの初段にバイアス回路が必要です。

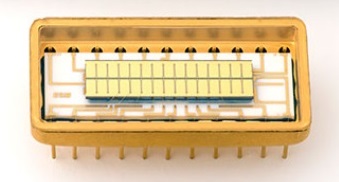

ポジションセンサー

赤外領域ポジションセンサー

2. 動作温度
赤外線は、温度の高い物質から発せられる電磁波です。ディテクタは自分自身、温度が高いと赤外線を発しバックグランドを引き上げ感度が悪くなります。ディテクタを冷却すると、暗電流は減少しシャント抵抗値(RD)を高くすることが出来ます。即ちRDが高く出来ることは、ディテクタ感度が上がることを意味します。

3. 受光面積
受光面積が大きい素子を選択するとシャント抵抗値(RD)を小さくする必要があります。従って、より暗電流が増える結果になります。もし、ノイズが測定の障害になるような条件下では、受光面積の小さなディテクタを選択して下さい。このような場合、集光光学系を使うとより効果的です。

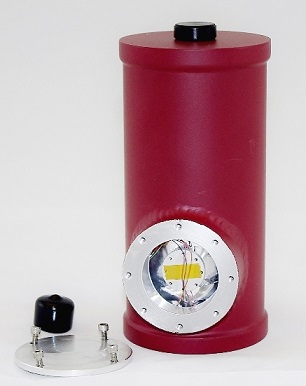

スターリングクーラー デュワー

スターリングクーラー         デュワー

ディテクタ比較一覧表     J シリーズ ディテクタの比較一覧表です
型名の見方          ディテクタ型名の見方の解説です
ショートフォーム製品カタログ ショートフォームカタログ



4.詳細ページ

半導体/化合物種類波長型番   種別
PV(Photovoltanic)
PC(Photoconductive)
Ge
(Germanium)
0.8~1.8μmJ16    室温動作仕様
J16TE   電子冷却
J16P   並列 Ge アレー
J16A   APDs
J16Si   Si/Ge Sandwich Detectors
InGaAs
(Indium Gallium Arsenide)
0.8~1.7μmJ22     標準
1.9~2.6μmJ23    拡張波長 Series
InAs
(Indium Arsenide)
1.0~3.8μmJ12     Series 室温/TE仕様
PbS
(Lead Sulfide)
1.0~3.5μmJ13     Series Pbs 1.0 - 3.5μm
PbSe
(Lead Selenide)
2.0~6.1μmJ14     Series PbSe 2.0 - 6.0μm
InSb
(Indium Antimonide)
1.0~5.5μmJ10     Series デュアー仕様
J10    クライオ/スターリングクーラー冷却
HgCdTe
(Marcury Cd Telluride)
1.0~5.5μmJ19TE   Series 電子冷却
HgCdTe
(Marcury Cd Telluride)
2.0~26μmJ15D   Series デュアー仕様
J15TE   電子冷却Short Wave 2~5μm
J15TE   電子冷却Long Wave 10.6μm
J15    クライオ/スターリングクーラー冷却
J15InSb HgCdTe/InSb Sandwich Detectors
X-Y Sensors1~14μmポジションセンサー / 4分割ディテクタ
アクセサリーPAシリーズプリアンプ
温度コントローラー
デュアー(J10D J15D J16D共通仕様)
ジュールトムソンクライオスタット
