noliac

デンマーク noliac ノリアック社 ピエゾ素子

ピエゾ素子製造メーカー NOLIAC

"Noliac is an abbreviation of No Limit Application Company."

デンマーク ノリアック社は、"No Limit Application Company" の頭文字を取って名づけた会社です。noliac の専門技術は多層セラミック技術で、これはマイクロエレクトロニクス分野における最先端技術です。noliac は、多層圧電素子に関するデザイン、生産を専門とする国際的な専門会社です。その製品の用途は、IT、医学、テレコミュニケーション、自動車、航空宇宙産業、及び計測機器等で、グローバルな顧客を対象に設計・生産されています。noliac の使命は、顧客との共同プロジェクトを通じて、多層圧電素子の解決策を提案し、効率的でコストイフェクティブな製品を提供し、この分野でのリーダーになることです。

noliac社[デンマーク]

新製品  ダイヤモンドアクチュエータNAC2641,2643,2645

ダイヤモンドアクチュエータ(増幅機構付ピエゾアクチュエータ)
は、荷重-変位特性における、新たな領域を開発した新製品です。増幅機構が付いた他社製品と比較すると、ダイヤモンドピエゾアクチュエータは、少なくとも15%以上小型で、35%以上軽量です。さらに、より高い共振周波数を有しています。

  1. ストローク 300~950 [μm]
  2. 推奨最大荷重  250[N]
  3. 高い共振周波数 1,700~850[Hz]
  4. 軽量(ケーブルを除く) 84~160[g]
  5. 高さ(出力軸)26.1~30.6 x 幅14 x 奥行70.5~134.2[mm]

NAC2641/NAC2643/NAC2645

増幅機構付ピエゾアクチュエータ

低価格・小型 ピエゾドライバー

小型で低コストなピエゾアクチュエータ用ドライバーが発売されました。 NDR6110シリーズ ピエゾアクチュエータドライバーは、静的又は動的な用途で使用出来ます。
バイモルフ、積層ピエゾアクチュエータ、バイポーラスタック、シアーアクチュエータ等様々な種類のアクチュエータの電源として利用可能です。
アンプのゲインは、負(逆相)に切り替えることができます。
内部の電圧リミッターによって、動作中、スタートアップ時、及びシャットダウン時はピエゾの最大供給電圧範囲内を維持することができます。
入力信号の範囲は、±2.5V, ±5V, 0~5V, 0~10Vで切り替えることができます。

±30V/0~60V/40mA
±60V/0~120V/20mA
±75V/0~150V/15mA
±100V/0~200V/10mA

の4種類をご用意しています。

NDR6110

その他のモデルとしまして、
研究機関向け、中電流0.4~1A(ピーク1~2A)・大電流3.5A(ピーク10A)もラインナップ。

  1. バイポーラ、ユニポーラの出力負荷
  2. 多彩な入力電圧及び可変範囲
  3. 積層ピエゾアクチュエータ
  4. バイモルフ 共に対応
  5. 高38.4 x 幅114.7 x 奥行160[mm]

ピエゾドライバー

モデル出力電圧出力電流出力電流(p-p)用途
NDR6210-60V~+300V,±180V※0.45A1.0A一般ピエゾ駆動用
NDR6210DC0V~+300V,±180V※0.4A0.75A一般+ピエゾベンダー+ダイヤモンドアクチュエータ駆動用
NDR6220-60V~+300V,±180V※1.0A2.0A一般ピエゾ駆動用
NDR6220DC-60V~+300V,±180V※1.0A1.5A一般+ピエゾベンダー+ダイヤモンドアクチュエータ駆動用

※出力電圧は、パネルで切替できます。

NDR6210(DC) and NDR6220(DC)

NDR6880(シングルチャンネル)

NDR6881(デュアルチャンネル)

多層圧電セラミック

多層圧電セラミックは芸術作品です。この芸術作品を、noliac (デンマーク) は製品にしました。noliac の経験は、1990年初の先進的な多層セラミック技術に裏付けられています。以降、noliac の技術は先端技術を極め、他に真似の出来ない多層セラミックの専門家として発展してきました。

NAC(Noliac Actuator)シリーズ多層リニアアクチュエーターのチップは、最大ストローク長 2~4μmで、厚さ 2mmの素子で作られています。より大きいストロークが必な場合、必要な数の チップを積み重ねることで、顧客の要望に応えることが出来ます。非常に大きなストローク(1素子当たりのストローク量 200μm)と、低いドライブ電圧(60V/フルストローク )は広く世界的に認識されています。noliac のスタック(積み重ね)技術は、非常に正確で信頼性の高い結果が得られ、世界中で様々な産業で使用されています。

非常に低いドライブ電圧
正確な位置決め
非常にコンパクトなサイズ
形状の広い選択
大きい力
低消費エネルギー
超高真空対応
正確な寸法公差 (コーティングは必要ありません)
磁場の影響を受けません

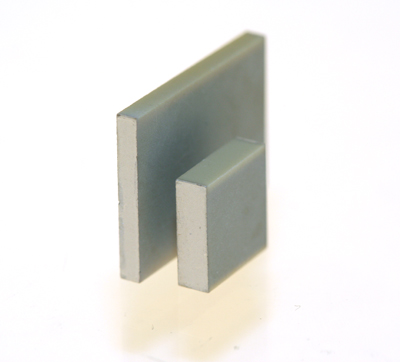

plate

multi plate

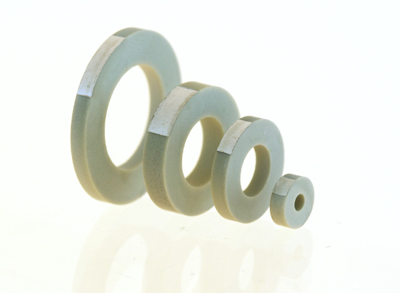

ring

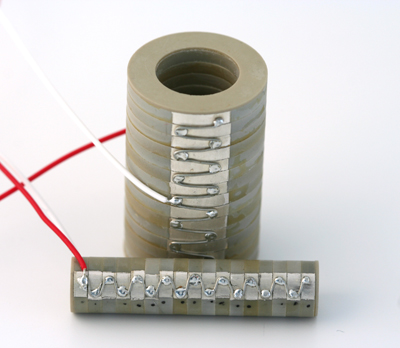

ring_stack

多層セラミックベンダー

noliac の多層セラミックベンダーは、非常に薄い層の圧電素子材料で作られ、モノリシックセラミック素子と内部電極で構成されています。 内部電極は、表面の反対側まで達していて、外部の電極に接続されます。この構造は、低電圧駆動の割には高い電界強度(3MV/m)を達成します。noliac は、様々な形、サイズ、および寸法の圧電コンポーネントを供給しています。また更なる製品情報に関しましては、noiac社 http://www.noliac.com/ も参照して下さい。

noliac の多層セラミックベンダー製品群CMB(Ceramic Multilayer Benders)は、CMA素子で概説される同じ技術に基づいています。CMB素子は単一素子の様に見えますが、実は2枚の d31を組み合わせ焼結した素子です。1方の d31要素が膨張した場合、他方の素子が結果的に収縮し、全体として曲がるように素子が結合されています。多くの薄いセラミックの電極を組み合わせ焼結させると、従来エポキシで接着されたモノタイプモーフと多モーフベンダーよりより多くの利点が得られます。その結果、貴社のアプリケーションに以下の多くの利点を提供することとなります。

プレート型アクチュエーターの特徴に加え、同じサイズの素子より 高い性能を有しいてます。
○簡単な取り付け
○より大きなストローク
○接着剤を使用していません
○ナノスケーリングの動きを管理出来る

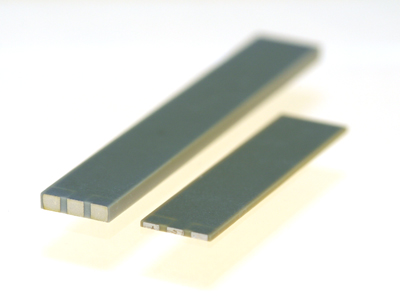

CMBP

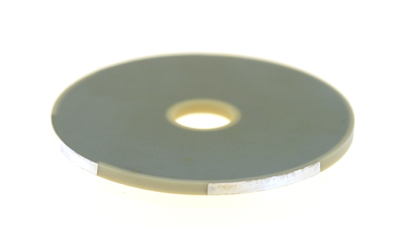

CMBR

シアープレートアクチュエータ

ピエゾシアーモードを基礎としたノリアックのシアープレートアクチュエータは、従来のピエゾアクチュエータに比べて小型で高い共振周波数持っています。加えて、少ない静電容量のため、動的なアプリケーションに於いては、結果的により少ない消費電力での運用が可能となります。
シアーアクチュエータは、ナノポジショニング、精密機械、アクティブ振動制御、半導体製造装置・検査装置などの多くのアプリケーションで使われています。

形状:正方形・小型
非常に早い応答性能(共振周波数1.75MHz)
低消費電力

CSAP03 CSAP02 and CSAP01

XYシアーピエゾアクチュエータ 5x5,10x10[mm]

2個のシアープレートアクチュエータの伸縮方向を90度ずらした、超小型ピエゾダイレクト駆動のXYステージです。
ストローク 1.5~6 [μm]
共振周波数 50~350[kHz]
高(出力軸)2.8 x 幅5 x 奥行5(mm)~高(出力軸)6.4 x 幅10 x 奥行10(mm)

multi-axis piezoelectric shear actuatormulti-axis piezoelectric shear actuator

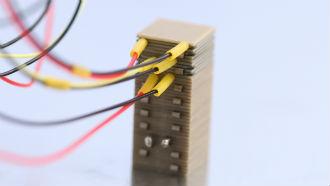

XYZシアーピエゾアクチュエータ 7.4x5x5~33.6x15x15[mm]

3個のシアープレートアクチュエータを組み合わせて、XYZの3軸を実現。超小型ピエゾダイレクト駆動のXYZステージです。
ストローク 1.5~9 [μm]
共振周波数 52~102[kHz]
高(出力軸)7.4 x 幅5 x 奥行5(mm)~高(出力軸)33.6 x 幅15 x 奥行15(mm)

tri-axis piezoelectric shear actuator

ピエゾマイクロホン(ピックアップ素子)LD173C

LD173Cは、コミュニケーション用で開発されたピエゾセンサーで、1軸の加速度センサーです。周波数帯域は、会話のスペクトラムをピックアップできるように設計されています。ヘルメット内にセンサーを収納し、骨伝導マイクとして使用できます。
アンプ内蔵スピーカーとLD173Cセンサ―をセットにした、評価キットもご用意しております(AC100Vアダプタ付)。

LD173Cセンサー

LD173C評価キット

(日本向けは、AC230V⇒AC100Vに変更して納品されます)
