shear_stacks
シアーアクチュエータ
CSAP,NAC24xx,NAC29xx,NAC34xx

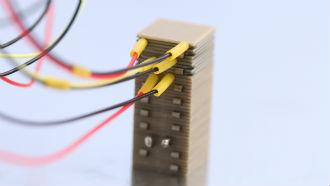

シアープレート、シアースタックの特徴
・断面形状:正方形
・標準断面寸法:2x2,5x5,10x10,15x15[mm]
・高さ:0.5～33.6[mm]
・無負荷時変位:1.5～9[um]
・駆動電圧:±320[V]
・EMIが皆無(EMI:電磁誘導干渉)
・通常のピエゾより高い応答性能(サブμsecオーダー)
・低消費電力
| モデル名 | 幅 | 奥 | 高さ | 電圧 | ストローク |
| units | mm | mm | mm | V | μm |
| CSAP01 | 2 | 2 | 0.5 | ±320 | 1.5 |
| CSAP02 | 5 | 5 | 0.5 | ±320 | 1.5 |
| CSAP03 | 10 | 10 | 0.5 | ±320 | 1.5 |
| CSAP04 | 15 | 15 | 0.5 | ±320 | 1.5 |
| モデル名 | 軸 | 幅 | 奥 | 高さ | 電圧 | ストローク |
| units | XYZ | mm | mm | mm | V | μm |
| NAC2402-H1.7 | X | 5 | 5 | 1.7 | ±320 | 1.5 |
| NAC2402-H2.3 | X | 5 | 5 | 2.3 | ±320 | 3.0 |
| NAC2402-H3.4 | X | 5 | 5 | 3.4 | ±320 | 6.0 |
| NAC2403-H1.7 | X | 10 | 10 | 1.7 | ±320 | 1.5 |
| NAC2403-H2.3 | X | 10 | 10 | 2.3 | ±320 | 3.0 |
| NAC2403-H3.4 | X | 10 | 10 | 3.4 | ±320 | 6.0 |
| NAC2902-H2.8 | XY | 5 | 5 | 2.8 | ±320 | 1.5 |
| NAC2902-H4 | XY | 5 | 5 | 4.0 | ±320 | 3.0 |
| NAC2902-H6.4 | XY | 5 | 5 | 6.4 | ±320 | 6.0 |
| NAC2903-H2.8 | XY | 10 | 10 | 2.8 | ±320 | 1.5 |
| NAC2903-H4 | XY | 10 | 10 | 4.0 | ±320 | 3.0 |
| NAC2903-H6.4 | XY | 10 | 10 | 6.4 | ±320 | 6.0 |
| NAC3402-H7.4 | XYZ | 5 | 5 | 7.4 | ±320 | 1.5 |
| NAC3402-H12.6 | XYZ | 5 | 5 | 12.6 | ±320 | 3.0 |
| NAC3403-H7.4 | XYZ | 10 | 10 | 7.4 | ±320 | 1.5 |
| NAC3403-H12.6 | XYZ | 10 | 10 | 12.6 | ±320 | 3.0 |
| NAC3403-H23.1 | XYZ | 10 | 10 | 23.1 | ±320 | 6.0 |
| NAC3404-H12.6 | XYZ | 15 | 15 | 12.6 | ±320 | 3.0 |
| NAC3404-H23.1 | XYZ | 15 | 15 | 23.1 | ±320 | 6.0 |
| NAC3404-H33.6 | XYZ | 15 | 15 | 33.6 | ±320 | 9.0 |
