RPMC社 高出力レーザーダイオード
"Without great quality, it does not matter what something cost."
RPMC Lasers社は産業や医療、ライフサイエンス、および軍事面においてのレーザーダイオード、CWおよびパルスレーザー、レーザーアンプ、およびレーザーアクセサリをご提供することに重点を置いた、米国の主要なOEM
レーザーサプライヤーです。
当社は、30年以上にわたる総合的な知識やレーザー業界に関する幅広い
理解、および実践的な技術経験を備えており、標準構成またはカスタム構成にかかわらず、お客様に最適なレーザーをご案内することができます。
当社のLDX製品は445～1900nmの波長帯で様々なパッケージタイプから
お選びいただける高出力マルチモードレーザーダイオード製品です。

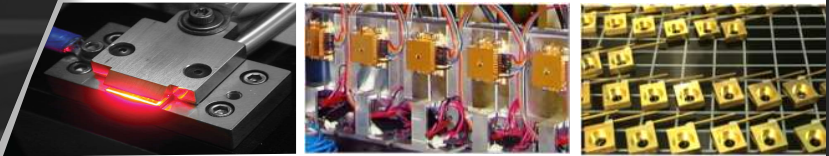

製品の製造プロセスにおいて品質と一貫性を重視しています。各ウェハは、広範囲に品質検査と寿命テストが行われ、各デバイスは出荷前に徹底的な
バーンイン試験を受けます。

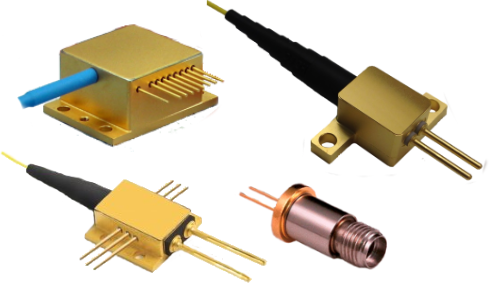

LDX製品は毎年何千ものデバイスをパッケージ化しており、パッケージの種類には、ヒートシンク、密閉ウィンドウパッケージ、ファイバー結合型パッケージ、マイクロレンズ、PDなどの様々なカスタマイズされたアセンブリを
ご案内致します。

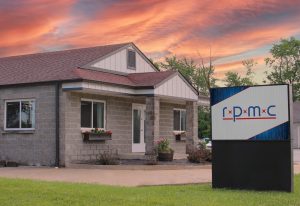

LDXの研究所とオフィスは、テネシー州メアリービルにあり、 6,250ft²の
施設には、レーザーパッケージング・光学アセンブリ・バーンイン試験・
特性評価用のクリーンルームがあります。
波長：445 ～ 6690nm
| Part Number | Wavelength (nm) | Emitter Size (um) | Output Power (mW) | Polarization | Beam Divergence θ//(°) θ⊥(°) | |
| LDX-3102-405 | 405±5 | 15 | 1,000 | TE | - | - |
| LDX-3303-445 | 445±10 | 30 | 3,500 | TE | 14 | 40 |
| LDX-3102-520 | 520±10 | 15 | 1,000 | TE | 11 | 40 |
| LDX-2106-622 | 622±3 | 60 | 150 | TE | 7 | 40 |
| LDX-2205-627 | 627±3 | 50 | 250 | TM | 7 | 40 |
| LDX-2310-627 | 627±3 | 100 | 350 | TM | 7 | 40 |
| LDX-2205-630 | 630±3 | 50 | 350 | TM | 7 | 40 |
| LDX-2410-630 | 630±3 | 100 | 400 | TM | 7 | 40 |
| LDX-2305-635 | 635±3 | 50 | 300 | TM | 7 | 40 |
| LDX-2410-635 | 635±3 | 100 | 400 | TM | 7 | 40 |
| LDX-2615-635 | 635±3 | 150 | 600 | TM | 7 | 40 |
| LDX-3130-635 | 635±3 | 300 | 1,200 | TM | 7 | 40 |
| LDX-2305-645 | 645±5 | 50 | 250 | TM | 7 | 40 |
| LDX-2410-645 | 645±5 | 100 | 400 | TE | 7 | 40 |
| LDX-3115-650 | 650±5 | 150 | 1,000 | TE | 7 | 40 |
| LDX-2305-660 | 660±3 | 50 | 3000 | TE | 7 | 40 |
| LDX-2710-660 | 660±3 | 100 | 750 | TE | 7 | 40 |
| LDX-3115-660 | 660±3 | 150 | 1,000 | TE | 7 | 40 |
| LDX-3230-660 | 660±3 | 300 | 2,000 | TE | 7 | 40 |
| LDX-2305-665 | 665±3 | 50 | 350 | TE | 7 | 40 |
| LDX-2710-665 | 665±3 | 100 | 750 | TE | 7 | 40 |
| LDX-3115-665 | 665±3 | 150 | 1,000 | TE | 7 | 40 |
| LDX-3230-665 | 665±3 | 300 | 2,000 | TE | 7 | 40 |
| LDX-2405-680 | 680±3 | 50 | 400 | TE | 7 | 38 |
| LDX-2810-680 | 680±3 | 100 | 800 | TE | 7 | 38 |
| LDX-3115-680 | 680±3 | 150 | 1,200 | TE | 7 | 38 |
| LDX-3230-680 | 680±3 | 300 | 2,000 | TE | 7 | 38 |
| LDX-2405-685 | 685±3 | 50 | 400 | TE | 7 | 38 |
| LDX-2810-685 | 685±3 | 100 | 800 | TE | 7 | 38 |
| LDX-3115-685 | 685±3 | 150 | 1,200 | TE | 7 | 40 |
| LDX-3230-685 | 685±3 | 300 | 2,000 | TE | 7 | 40 |
| LDX-2405-690 | 690±3 | 50 | 400 | TE | 7 | 40 |
| LDX-2710-690 | 690±3 | 100 | 750 | TE | 7 | 40 |
| LDX-3115-690 | 690±3 | 150 | 1,100 | TE | 7 | 40 |
波長：725 ～ 792nm
| Part Number | Wavelength (nm) | Emitter Size (um) | Output Power (mW) | Polarization | Beam Divergence θ//(°) θ⊥(°) | |
| LDX-3105-725 | 725±5 | 50 | 1,000 | TE | 6 | 26 |
| LDX-3110-725 | 725±5 | 100 | 1,500 | TM | 6 | 26 |
| LDX-3215-725 | 725±5 | 150 | 2,000 | TM | 6 | 26 |
| LDX-3105-730 | 730±5 | 50 | 1,000 | TEM | 6 | 26 |
| LDX-3210-730 | 730±5 | 100 | 2,000 | TM | 6 | 26 |
| LDX-3315-730 | 730±5 | 150 | 2,500 | TM | 6 | 26 |
| LDX-3330-730 | 730±5 | 300 | 3,000 | TM | 6 | 26 |
| LDX-3105-735 | 735±5 | 50 | 1,000 | TM | 6 | 26 |
| LDX-3110-735 | 735±5 | 100 | 1,750 | TM | 6 | 26 |
| LDX-3215-735 | 735±5 | 150 | 2,000 | TM | 6 | 26 |
| LDX-3315-735 | 735±5 | 150 | 2,500 | TM | 6 | 26 |
| LDX-3430-735 | 735±5 | 300 | 4,000 | TM | 6 | 26 |
| LDX-3105-730 | 740±5 | 50 | 1,500 | TEM | 6 | 26 |
| LDX-3210-730 | 740±5 | 100 | 2,000 | TM | 6 | 26 |
| LDX-3315-730 | 740±5 | 150 | 3,000 | TM | 6 | 26 |
| LDX-3330-730 | 740±5 | 300 | 5,000 | TM | 6 | 26 |
| LDX-3105-750 | 750±5 | 50 | 1,000 | TM | 6 | 26 |
| LDX-3110-750 | 750±5 | 100 | 1,500 | TM | 6 | 26 |
| LDX-3210-750 | 750±5 | 100 | 2,000 | TM | 6 | 26 |
| LDX-3315-750 | 750±5 | 150 | 3,000 | TM | 6 | 26 |
| LDX-3530-750 | 750±5 | 300 | 5,000 | TM | 6 | 26 |
| LDX-3105-760 | 760±5 | 50 | 1,000 | TM | 7 | 28 |
| LDX-3210-760 | 760±5 | 100 | 2,000 | TM | 7 | 28 |
| LDX-3315-760 | 760±5 | 150 | 3,000 | TE or TM | 7 | 28 |
| LDX-3630-760 | 760±5 | 300 | 6,000 | TM | 7 | 28 |
| LDX-3105-780 | 780±3 | 50 | 1,200 | TM | 7 | 26 |
| LDX-3210-780 | 780±3 | 100 | 2,500 | TE | 7 | 26 |
| LDX-3315-780 | 780±3 | 150 | 3,500 | TE | 7 | 26 |
| LDX-3520-780 | 780±3 | 200 | 5,000 | TE | 7 | 26 |
| LDX-3315-785 | 780±3 | 150 | 3,500 | TE | 7 | 26 |
| LDX-3520-785 | 780±3 | 200 | 5,000 | TE | 7 | 26 |
| LDX-3105-792 | 792±3 | 50 | 1,200 | TM | 7 | 26 |
| LDX-3210-792 | 792±3 | 100 | 2,500 | TE or TM | 7 | 26 |
| LDX-3315-792 | 792±3 | 150 | 3,500 | TM | 7 | 26 |
波長：797 ～ 980nm
| Part Number | Wavelength (nm) | Emitter Size (um) | Output Power (mW) | Polarization | Beam Divergence θ//(°) θ⊥(°) | |
| LDX-3310-797 | 797±3 | 100 | 3,000 | TE | 7 | 36 |
| LDX-3415-797 | 797±3 | 150 | 4,000 | TE | 7 | 36 |
| LDX-3105-808 | 808±3 | 50 | 1,200 | TE | 7 | 36 |
| LDX-3110-808 | 808±3 | 100 | 2,000 | TE | 7 | 36 |
| LDX-3310-808 | 808±3 | 100 | 3,000 | TE | 7 | 36 |
| LDX-3410-808 | 808±3 | 100 | 4,000 | TE | 7 | 36 |
| LDX-3415-808 | 808±3 | 150 | 4,000 | TE | 7 | 36 |
| LDX-3610-808 | 808±3 | 100 | 6,000 | TE | 7 | 36 |
| LDX-3620-808 | 808±3 | 200 | 6,000 | TE | 7 | 36 |
| LDX-3A20-808 | 808±5 | 200 | 10,000 | TM | 7 | 28 |
| LDX-3415-825 | 825±5 | 150 | 4,000 | TE | 7 | 36 |
| LDX-3210-835 | 835±5 | 100 | 2,000 | TE | 7 | 36 |
| LDX-3610-835 | 835±5 | 100 | 6,000 | TE | 7 | 36 |
| LDX-3103-860 | 860±10 | 30 | 1,000 | TE | 7 | 36 |
| LDX-3105-860 | 860±10 | 50 | 1,000 | TE | 7 | 42 |
| LDX-3110-860 | 860±10 | 100 | 1,500 | TE | 7 | 36 |
| LDX-3210-860 | 860±10 | 100 | 2,000 | TE | 7 | 36 |
| LDX-3310-860 | 860±10 | 100 | 3,000 | TE | 7 | 36 |
| LDX-3415-860 | 860±10 | 150 | 4,000 | TE | 7 | 36 |
| LDX-3520-860 | 860±10 | 200 | 5,000 | TE | 7 | 36 |
| LDX-3520-870 | 870±5 | 150 | 4,000 | TE | 7 | 36 |
| LDX-3210-885 | 885±10 | 100 | 2,500 | TE | 7 | 44 |
| LDX-3615-885 | 885±10 | 150 | 6,000 | TE | 7 | 28 |
| LDX-3210-905 | 905±5 | 100 | 2,000 | TE | 7 | 44 |
| LDX-3410-915 | 915±10 | 100 | 4,000 | TE | 7 | 26 |
| LDX-3615-915 | 915±10 | 150 | 6,000 | TE | 7 | 28 |
| LDX-3A10-915 | 915±10 | 100 | 10,000 | TE | 7 | 28 |
| LDX-3410-940 | 940±10 | 100 | 4,000 | TE | 7 | 26 |
| LDX-3615-940 | 940±10 | 150 | 6,000 | TE | 7 | 28 |
| LDX-3F20-940 | 940±10 | 200 | 16,000 | TE | 7 | 28 |
| LDX-3515-940 | 940±10 | 150 | 5,000 | TE | 7 | 26 |
| LDX-3A15-960 | 960±10 | 100 | 10,000 | TE | 7 | 28 |
| LDX-3105-980 | 980±10 | 50 | 1,600 | TE | 7 | 26 |
| LDX-3410-980 | 980±10 | 100 | 4,000 | TE | 7 | 26 |
| LDX-3A10-980 | 980±10 | 100 | 10,000 | TE | 7 | 28 |
| LDX-3515-980 | 980±10 | 150 | 5,000 | TE | 7 | 26 |
| LDX-3615-980 | 980±10 | 150 | 6,000 | TE | 7 | 28 |
波長：1015 ～ 1900nm
| Part Number | Wavelength (nm) | Emitter Size (um) | Output Power (mW) | Polarization | Beam Divergence θ//(°) θ⊥(°) | |
| LDX-3C20-1015 | 1015±5 | 200 | 12,000 | TE | 7 | 38 |
| LDX-3310-1030 | 1030±10 | 100 | 3,000 | TE | 7 | 38 |
| LDX-3520-1030 | 1030±10 | 200 | 5,000 | TE | 7 | 38 |
| LDX-3C20-1030 | 1030±5 | 200 | 12,000 | TE | 7 | 38 |
| LDX-3105-1064 | 1064±10 | 50 | 1,500 | TE | 7 | 38 |
| LDX-3310-1064 | 1064±10 | 100 | 3,000 | TE | 7 | 38 |
| LDX-3410-1064 | 1064±10 | 100 | 4,000 | TE | 7 | 38 |
| LDX-3515-1064 | 1064±10 | 150 | 5,000 | TE | 7 | 38 |
| LDX-3C20-1064 | 1064±5 | 200 | 12,000 | TE | 7 | 38 |
| LDX-3205-1130 | 1130±20 | 50 | 2,000 | TE | 7 | 28 |
| LDX-3310-1130 | 1130±20 | 100 | 3,500 | TE | 7 | 28 |
| LDX-3515-1130 | 1130±20 | 150 | 5,000 | TE | 7 | 28 |
| LDX-3105-1210 | 1210±20 | 50 | 1,500 | TE | 7 | 28 |
| LDX-3210-1210 | 1210±20 | 100 | 2,000 | TE | 7 | 28 |
| LDX-3310-1280 | 1280±20 | 180 | 7,000 | TE | 8 | 30 |
| LDX-3310-1370 | 1370±20 | 100 | 3,500 | TE | 8 | 30 |
| LDX-3510-1370 | 1370±20 | 100 | 5,000 | TE | 8 | 30 |
| LDX-3310-1470 | 1470±20 | 100 | 3,500 | TE | 8 | 30 |
| LDX-3510-1470 | 1470±20 | 100 | 5,000 | TE | 8 | 30 |
| LDX-3718-1470 | 1470±20 | 180 | 7,000 | TE | 8 | 30 |
| LDX-2803-1550 | 1550±20 | 35 | 800 | TE | 8 | 30 |
| LDX-3105-1550 | 1550±20 | 50 | 1,000 | TE | 8 | 30 |
| LDX-3110-1550 | 1550±20 | 50 | 1,500 | TE | 8 | 30 |
| LDX-3210-1550 | 1550±20 | 100 | 2,500 | TE | 8 | 30 |
| LDX-3310-1550 | 1550±20 | 100 | 5,000 | TE | 8 | 30 |
| LDX-3518-1550 | 1550±20 | 180 | 5,000 | TE | 8 | 30 |
| LDX-3115-1620 | 1620±20 | 150 | 1,000 | TE | 7 | 40 |
| LDX-3120-1640 | 1640±20 | 200 | 1,200 | TE | 7 | 40 |
| LDX-3120-1675 | 1675±20 | 100 | 2,000 | TE | 7 | 40 |
| LDX-3110-1850 | 1850±30 | 100 | 1,000 | TE | 6 | 40 |
| LDX-2606-1900 | 1900±10 | 60 | 600 | TE | - | - |
Laser Diode Arrays
| Part Number | Wavelength (nm) | Emitter Size (um) | Output Power (mW) | Polarization | Beam Divergence θ//(°) θ⊥(°) | |
| LDX-4119-660 | 660±5 | 100x9 | 10 | TE | 7 | 40 |
| LDX-4119-670 | 670±5 | 100x19 | 10 | TE | 7 | 40 |
| LDX-4119-680 | 680±3 | 150x19 | 12 | TE | 7 | 40 |
| LDX-4119-690 | 690±3 | 150x19 | 12 | TE | 7 | 36 |
| LDX-4219-730 | 730±5 | 150x19 | 20 | TM | 7 | 26 |
| LDX-4224-750 | 750±5 | 100x24 | 20 | TM | 7 | 26 |
| LDX-4219-760 | 760±5 | 150x19 | 20 | TM | 7 | 26 |
| LDX-4319-795 | 795±5 | 150x19 | 30 | TM | 7 | 26 |
| LDX-4424-1064 | 1064±10 | 100x24 | 40 | TE | 7 | 38 |
| LDX-4419-1064 | 1064±10 | 150x19 | 40 | TE | 7 | 38 |
LDX製品について
RPMC社のLDX製品は多岐にわたって製造・販売実績があり、実績のある性能と比類のない信頼性を求めるなら、ぜひLDXをご検討ください。
LDX製品には下記のような多数特徴がございます。
「コンポーネント」
- 長寿命化のための厳格なテスト：徹底的なウェーハ品質管理と寿命試験
- 出荷前バーンイン(稼働)試験を実施：故障率を最小限に抑え、安定性を最大化
- 熱/電気安定性：Flux-/void-free, ハード(AuSn) or ソフト(In)はんだ
- 耐衝撃性と耐振動性：過酷な環境向けに設計
- 史上最低の故障率：全製品ラインで実証済みの信頼性
「幅広いラインナップ」
- 445～1900nmの波長範囲と様々なオプション
- 多様な構成：マルチモードシングルエミッタLDおよびダイオードアレイ（バー）

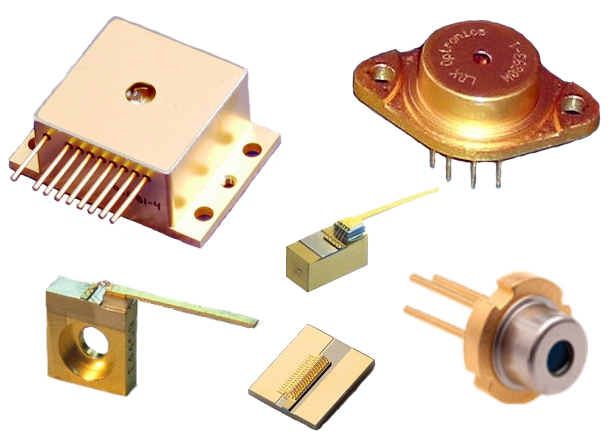

- 柔軟な統合オプション：C/Q/Dマウント、9mm、HHL、ファイバー結合など
「お客様独自のニーズに最適なソリューション」
- カスタム可能：エピタキシャル成長、エミッタ、サブマウント、パッケージ設計
- レンズ統合オプション：優れたコリメーションまたはFACレンズ
- 信頼性向上機能：TEC、フォトダイオード、高耐久性構成
- 保護のための密閉：電気絶縁および気密封止オプションをご用意
