Quater社 各種ポジショナー / ステージ
Quater Research社は1978 年の設立以来、分析プロービングとサブマイクロポジショニングを専門とする高品質マイクロポジショナーとマニピュレーターメーカーです。
当社の研究開発は、マイクロマニピュレーター、マイクロポジショナー、
および移動ステージなどで広く知られるようになりました。
当社はすべての部品を自社で製造しています。
これは、競合他社よりも優れた品質とコストを管理できるだけでなく、必要なものを正確にご案内するという点で、お客様にとっての利点です。
また不具合や問題が発生した場合でも、迅速な対応を可能とします。
Quater社のカタログ(和文)を用意しております。
上記、カタログ(和文)をクリックの上、ご入手ください。

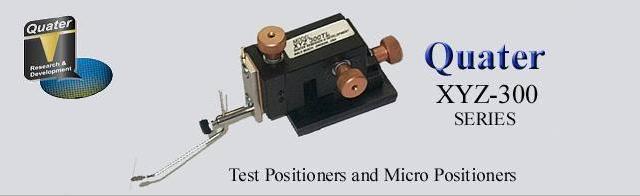

- XYZ-300シリーズのマイクロポジショナーとテストポジショナーは、
3軸全てに最大移動領域0.3インチの微調整機構を備えています。
- 各々の軸には調整ノブがあり、一回転当たり0.025インチの精度で位置合わせができます。
- 部品は全て高精度研磨、高密度黒色アルマイト仕上げで、
無給油にて使用できます。調整ノブはゴールドアルマイト仕上げです。
- XYZ-300には左ハンドル (左利き用)・右ハンドル (右利き用)があり、
工業用途、メディカル、バイオロジカル、半導体、及び一般的な理化学機器に使用できます。※上記写真は左ハンド用です。
- プローブは、アームの長さが異なるプローブ、同軸プローブなど多くのオプションを用意しております。
・マ イ ク ロ ポ ジ シ ョ ナ ー
| モデル型名 | 詳細 |
| XYZ-300-ML | 左ハンドル |
| XYZ-300-MR | 右ハンドル |
・テ ス ト ポ ジ シ ョ ナ ー
| モデル型名 | 詳細 |
| XYZ-300-TL | 左ハンドル |
| XYZ-300-TR | 右ハンドル |
- XYZ-500シリーズマイクロポジショナーとテストポジショナーは、
3軸位置合わせ治具で、各々最大移動量0.5インチの微調整機構を備えています。
- Y軸制御つまみの取り付け位置により左ハンドル・右ハンドルがあり、
更にバックに配置したインライン仕様(写真上)もあります。
- 精密級高純度440ステンレスボールベアリングは、位置合わせを実現します。ギブスとスライドには熱処理を施した440ステンレススチールが使われています。スライドベースは高密度アルミで出来ており、白色梨地仕上げです。
- XYZ-500シリーズテストポジショナーとマイクロポジショナーは、
ネジ調整機構とマイクロメーター調節機構のいずれも可能です。
- テストポジショナーは、標準テストアームホルダー、テストアーム、
ニードル及びマグネットベースが付属しています。
・マ イ ク ロ ポ ジ シ ョ ナ ー
| モデル型名 | 詳細 |
| XYZ-500-MLS | 左ハンドル/ネジ調整機構 |
| XYZ-500-MRS | 右ハンドル/ネジ調整機構 |
| XYZ-500-MIS | インライン/ネジ調整機構 |
| XYZ-500-MLM | 左ハンドル/マイクロメーター調整機構 |
| XYZ-500-MRM | 右ハンドル/マイクロメーター調整機構 |
| XYZ-500-MIM | インライン/マイクロメーター調整機構 |
| XYZ-500-MLS | 左ハンドル/ネジ調整機構/Low Profile |
| XYZ-500-MRM | 右ハンドル/ネジ調整機構/Low Profile |
| XYZ-500-MLMT | 左ハンドル/電動モーターオプション |
| XYZ-500-MRMT | 右ハンドル/電動モーターオプション |
| XYZ-500-MIMT | インライン/電動モーターオプション |
・テ ス ト ポ ジ シ ョ ナ ー
| モデル型名 | 詳細 |
| XYZ-500-TLS | 左ハンドル/ネジ調整機構 |
| XYZ-500-TRS | 右ハンドル/ネジ調整機構 |
| XYZ-500-TIS | インライン/ネジ調整機構 |
| XYZ-500-TLM | 左ハンドル/マイクロメーター調整機構 |
| XYZ-500-TRM | 右ハンドル/マイクロメーター調整機構 |
| XYZ-500-TIM | インライン/マイクロメーター調整機構 |
プローブ / ホルダー、その他アクセサリ
【 DCプローブ】
半導体産業では、検査用マイクロプロービングは欠かすことの出来ない必須アイテムです。
Quater社ではこれらの需要に応え、多くのスタイルのプローブアームホルダーとこれを取り付けるプローブアームホルダーをご提供しています。
ブローピングアームには、主に2種類 (20240と20249)の製品があります。
これら製品の主な相違点は 20249のアームはより大きなドロップが可能なことです。また、20240はセンターマウントタイプも用意しています。
すべてのテストポジショナーは 20240 または 202491 が標準装備されています。
アーム長は標準品の他、より長くいアーム 20240-2～20240-6・20249-2～20249-6 があります。20240シリーズには、20240-2c～20240-6cセンターバージョンもあります。
これらのテストアームホルダーは上下逆さまに取り付けることが出来ます。
【 RFプローブ】
このコンパクトな同軸プローブは、クオーター社のXYZ-300 XYZ-500に取り付け可能です。
20340同軸プローブアセンブリーは、20338テストプローブ、20339プローブホルダーで構成されています。
部品は真鍮・銅で出来ていて金メッキ仕上げが施されています。中心導体はタングステンワイヤーでタップアングル0.120"コンタクト半径0.0005"です。付属品は、20337 SMAコネクタ、20338 テストプローブ、そしてA-20339 プローブホルダーです。
RF/マイクロウエーブコネクターインピーダンス：50Ω
周波数帯域：0-18GHz
電圧レンジ：500V ピーク
【Tungsten Needle】
20242 はタングステンニードル（プローブピン）です。またニードルの材質としてタングステン以外に銅が標準であります。
※ご注文にはミニマム数量があります。弊社営業にお問い合わせ下さい。
【バキュームベース】
20279バキュームベースは、XYZ500のマイクロポジショナーに容易に取り付けられます。
XYZ300用アダプタプレートを用意しています。
バキュームベースにはオン/オフスイッチと1/6インチ真空ホースが付属しています。
この他にマグネットベース等多数のアクセサリ品がございます。
詳細は弊社営業にお問い合わせ下さい。
