Arroyo instruments レーザダイオードドライバ

Arroyo instruments

ドライブ電流100 mA ～100A まで

変調入力回路、プログラマブル PD バイアス
コンピュータインタフェース RS232C 、USBを標準装備

レーザダイオード保護回路、インタロックや、ESD保護回路
電流と電圧リミッター等、各種保護回路搭載

アロヨインスツルメント社は顧客の様々なニーズにお応えをするため、多数のモデルのレーザドライバをご用意しております。

アロヨインスツルメント社のレーザダイオードドライバには、研究室等で使用するベンチトップタイプと機器組込み用 OEM タイプがあり、ドライブ電流は、100 mA から 100A まで取り揃えております。

すべてのモデルには､回路にフォトカップラを採用し、LD と他の回路をアイソレートすることでグランド回路の回りこみを防ぎ、安全性を高めています。また標準に変調入力回路や、プログラマブル PD バイアス、コンピュータ・インタフェース RS232 と USB を備えています。

これらの回路は競合他社製品では見られないユニークな特徴を持っています。またドライバーには種々のレーザダイオード保護回路、インタロックや、ESD保護回路、電流と電圧リミッタ、が組み込まれています。

　　　　INDEX (こちらよりお選び下さい)

レーザーダイオードドライバ
　　　 4200-DR シリーズレーザードライバ (100mA～2A)
　　　4300 シリーズレーザードライバ (2A～20A)
　　　4400 シリーズレーザードライバ (10A～100A)

温度コントローラ
　　　 5240/5300 シリーズ温度コントローラ (28W～192W)
　　　5400 シリーズ温度コントローラ (420W～960W)

レーザードライバ/温度コントローラ
　　　 6300 シリーズコンボソース (100mA～4A,TEC 60W)

マルチチャンネルコントローラー
　　　 7000 シリーズマルチソース(ラックマウントタイプ)

LD マウント
　　　バタフライ LDマウント
　　　 207 LDマウント (汎用)
　　　DILタイプ LDマウント
　　　 220 230 シリーズTO-Can LDマウント / LED マウント
　　　 240 シリーズ LDマウント (C,HHL,TO-3)
　　　260 シリーズ LDマウント (高出力)
　　　274 TECマウント (180W,水冷タイプ)
　　　280 シリーズ TECマウント (高出力)

ソフトウェア　(PC control、LabView)

OEM・装置組込みタイプ
　　　 485 シリーズ LDパック (2A～8A)
　　　585 シリーズ TECパック (32W～55W)
　　　586 シリーズ TECパック (190W～392W)
　　　685 シリーズコンボパック (0.1A～1A,12W)

アクセサリ
　　　 LD用ケーブル
　　　 TEC用ケーブル
　　　その他

レーザーダイオードドライバ

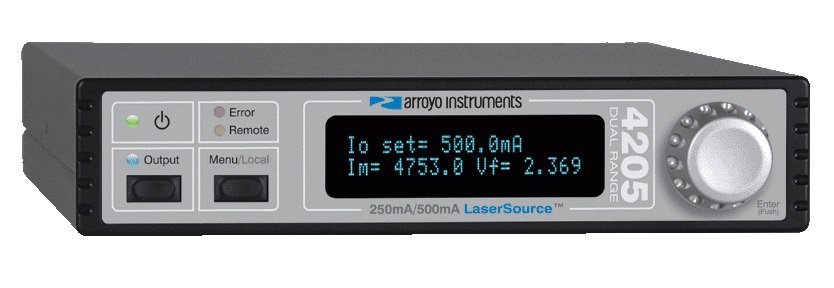

　　　　　4200-DR Series LaserSource

モデル	電流	電圧	精度	ノイズ	変調帯域	QCW
4201-DR	100mA	10V	0.025%+0.03mA	<1uA	325kHz	---
4205-DR	500mA	10V	0.025%+0.12mA	<1.5uA	325kHz	---
4220-DR	2A	5V	0.025%+0.5mA	<15uA	150kHz	---

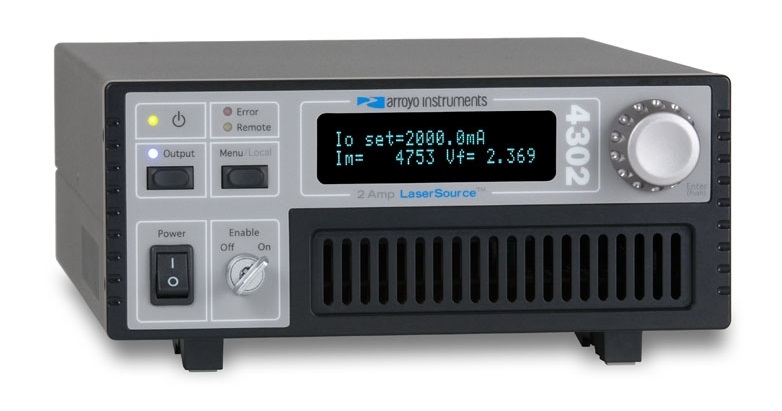

　　　　　4300 Series LaserSource

モデル	電流	電圧	精度	ノイズ	変調帯域	QCW
4302	2A	15V	0.05%+0.4mA	<20uA	65kHz	---
4302-QCW	2A	15V	0.05%+0.4mA	<20uA	65kHz	可
4304	4A	8V	0.05%+0.8mA	<30uA	50kHz	---
4304-QCW	4A	8V	0.05%+0.8mA	<30uA	50kHz	可
4308	8A	5V	0.05%+1.6mA	<60uA	40kHz	---
4308-QCW	8A	5V	0.05%+1.6mA	<60uA	40kHz	可
4320	20A	5V	0.05%+4mA	<5mA	10kHz	---
4320-QCW	20A	5V	0.05%+4mA	<5mA	10kHz	可

　　　　　4400 Series LaserSource

モデル	電流	電圧	精度	ノイズ	変調帯域	QCW
4400-10-56	10A	56V	0.05% + 0.005mA	<5mA rms	40kHz	可
4400-15-28	15A	28V	0.05%+0.0075mA	<8mA rms	40kHz	可
4400-20-48	20A	48V	0.05%+0.01mA	<10mA rms	35kHz	可
4400-30-28	30A	28V	0.05% +0.015mA	<15mA rms	25kHz	可
4400-40-24	40A	24V	0.05%+0.02mA	<20mA rms	25kHz	可
4400-60-14	60A	14V	0.05%+0.03mA	<30mA rms	20kHz	可
4400-80-12	80A	12V	0.05%+0.04mA	<40mA rms	20kHz	可
4400-100-10	100A	10V	0.05%+0.05mA	<50mA rms	15kHz	可

4400シリーズカタログ

温度コントローラ

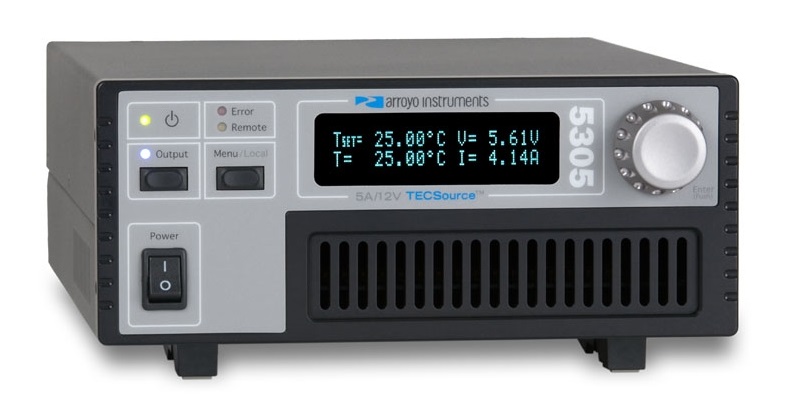

　　　　　5240/5300 Series TECSource

5300 Series TECSource

モデル	出力	電流	電圧	安定性	センサ
5240	28W	4A	7V	±0.004℃	サーミスタ
5305	60W	5A	12V	±0.004℃	サーミスタ、RTD、AD590、LM335
5310	120W	10A	12V	±0.004℃	サーミスタ、RTD、AD590、LM335
5300-08-24	192W	8A	24V	±0.004℃	サーミスタ、RTD、AD590、LM335
5300-10-18	180W	10A	18V	±0.004℃	サーミスタ、RTD、AD590、LM335

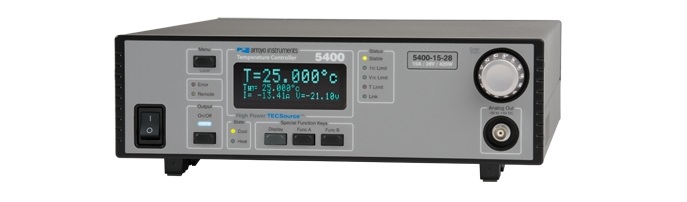

　　　　　5400 Series TECSource

モデル	出力	電流	電圧	安定性	センサ
5400-15-28	420W	15A	28V	±0.004℃	サーミスタ、RTD、AD590、LM335
5400-30-28	840W	30A	28V	±0.004℃	サーミスタ、RTD、AD590、LM335
5400-20-56	960W	20A	56V	±0.004℃	サーミスタ、RTD、AD590、LM335

レーザーダイオードコントローラ

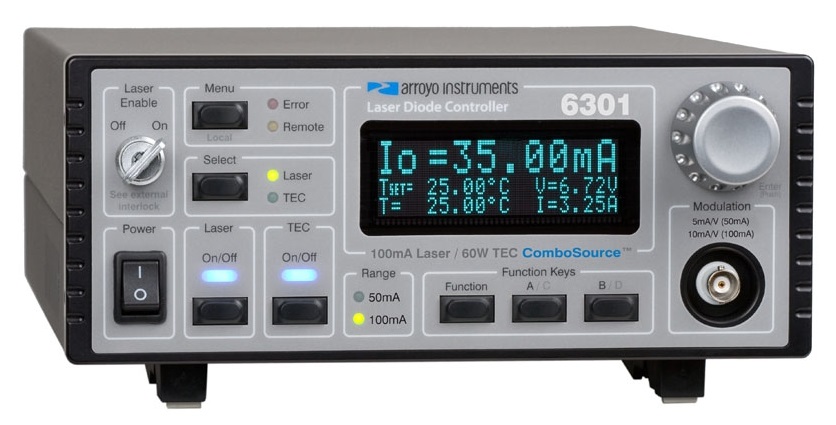

　　　　　6300 Series ComboSource

モデル	電流	電圧	精度	ノイズ	変調帯域	TEC出力
6301	100mA	10V	0.025%+0.03mA	<1uA	325kHz	60W
6305	500mA	10V	0.025%+0.12mA	<1.5uA	325kHz	60W
6310	1A	10V	0.05%+0.8mA	<40uA	150kHz	60W
6340	4A	5V	0.025%+0.3mA	<2.5uA	200kHz	60W
6310-QCL	1A	18V	0.025%+0.3mA	<2.5uA	200kHz	60W
6340-QCL	4A	15V	0.05%+0.8mA	<40uA	150kHz	60W

マルチチャンネルコントローラ

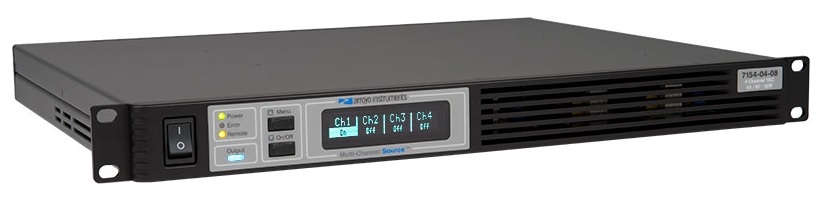

　　　　　7000 Series MultiSource

7154 TEC MULTISOURCE CONTROLLER(1U)

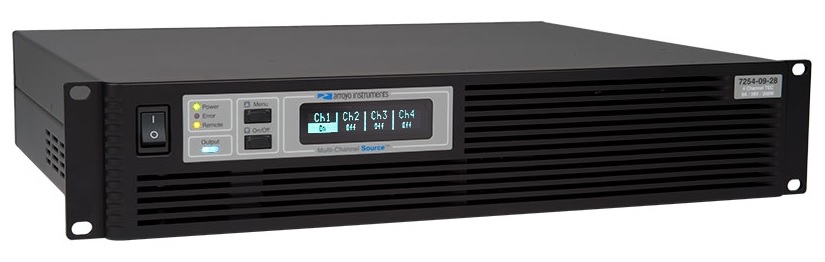

7254 TEC MULTISOURCE CONTROLLER(2U)

モデル	タイプ	サイズ	チャンネル	電流/電圧	最大出力他
7154-2.5-24	TEC	1U	4ch	<2.5A/24V	60W/ch
7154-04-08	TEC	1U	4ch	<4A/8V	32W/ch
7154-05-12	TEC	1U	4ch	<5A/12V	60W/ch
7154-10-28	TEC	2U	4ch	<10A/28V	230W/ch
7154-06-56	TEC	2U	4ch	<6A/56V	282W/ch
7144-0.5-08	Laser	1U	4ch	500mA/8V
7144-0.5-08-MOD	Laser	1U	4ch	500mA/8V	MOD option
7144-01-08	Laser	1U	4ch	1A/8V
7144-01-08-MOD	Laser	1U	4ch	1A/8V	MOD option
7144-02-04	Laser	1U	4ch	2A/4V
7144-02-04-MOD	Laser	1U	4ch	2A/4V	MOD option
7144-04-04	Laser	1U	4ch	4A/4V
7144-04-04-MOD	Laser	1U	4ch	4A/4V	MOD option
7244-05-56	Laser	2U	4ch	5A/56V
7244-08-28	Laser	2U	4ch	8A/28V
7244-15-14	Laser	2U	4ch	15A/14V
7244-30-05	Laser	2U	4ch	30A/5V

レーザーマウント

　　　　　Butterfly LaserMounts

モデル	デバイス	TEC	備考

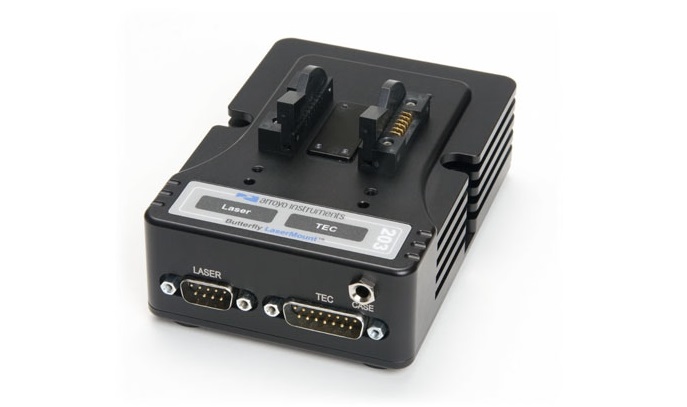

203	Butterfly	---	配線は調整可能
205	Butterfly	可	配線は調整可能

　　　　　207 LaserMounts

モデル	デバイス	TEC	備考

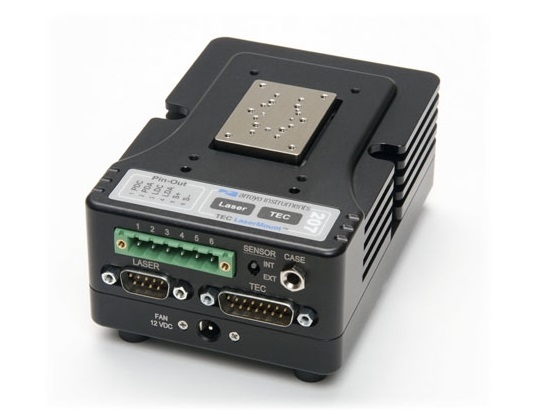

207	多くのデバイスに適合	可	マウントオプション選択可能
207-150B	多くのデバイスに適合	可	+150℃対応、マウントオプション選択可能

　　　　　DIL LaserMounts

モデル	デバイス	TEC	備考

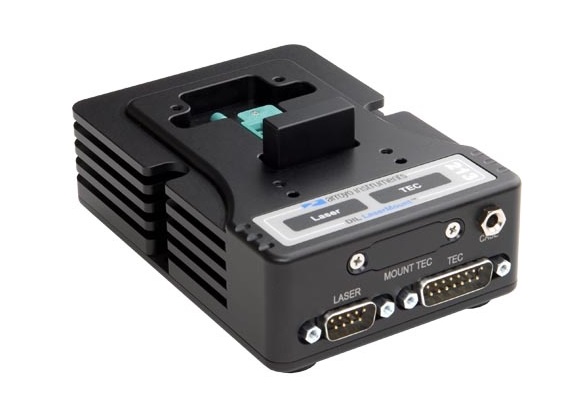

213	DIL	---	mini-DIL用コネクタ
215	DIL	可	配線は調整可能

　　　　　TO-Can / LED LaserMounts

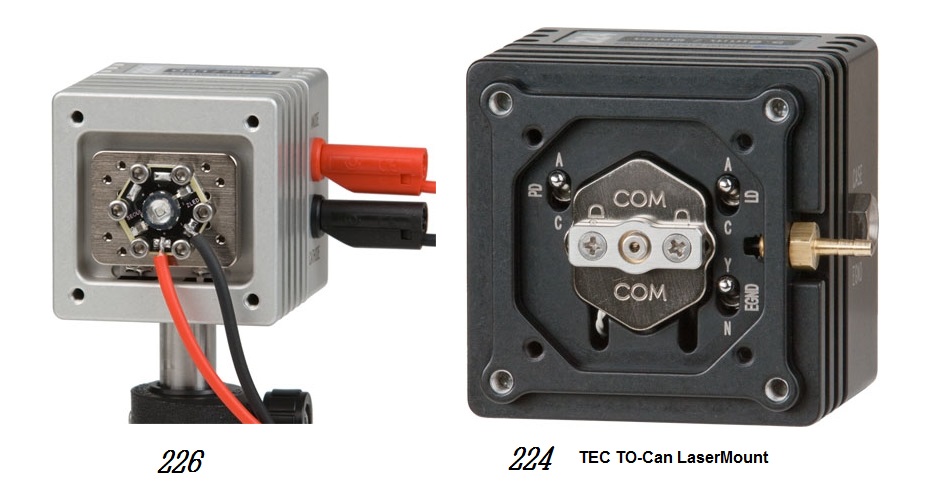

224_226 TO-Can / LED LaserMounts

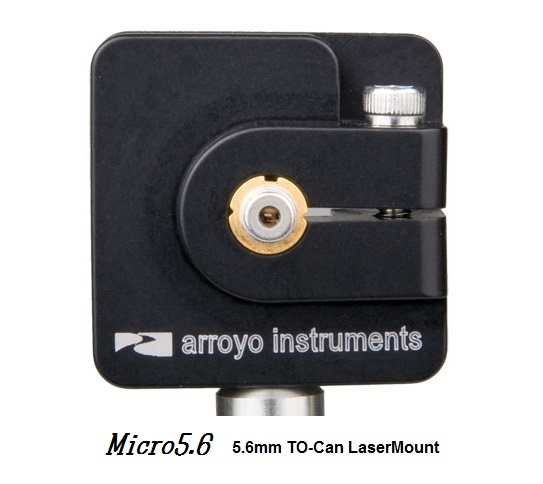

micro5.6 TO-Can / LED LaserMounts

234B TO-Can / LaserMounts

モデル	デバイス	TEC	備考
224	TO-CAN	可	TO-Can用
224-C-01			標準カバー、30mmケージサポート
224-C-02			30mmケージシステム用光学マウントカバー 1インチ光学レンズ筒
224-C-03			ファイバーピグテールレーザー用カバー
226	LED	可	LEDスター型、ブレッドボード型

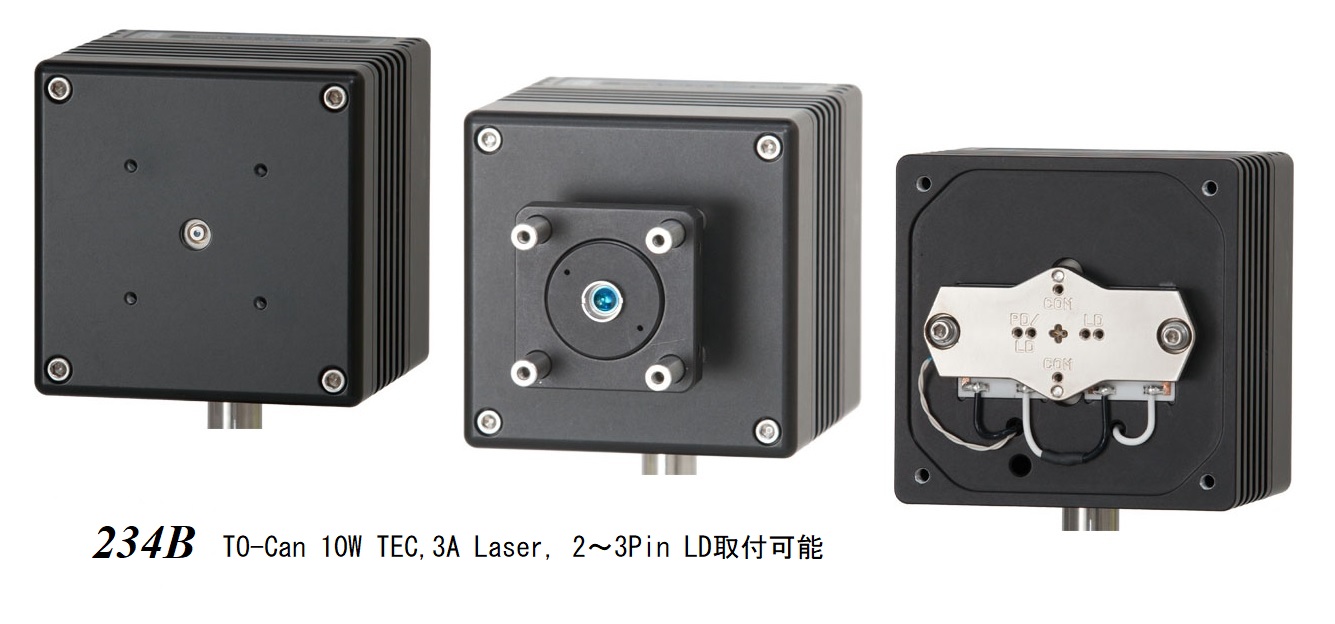

234B	TO-CAN	可	10W出力用、広温度範囲
234-C-02			30mmケージシステム用光学マウントカバー 1インチ光学レンズ筒
Micro 5.6	TO-5.6	---	Micro TO-Canレーザーマウント
Micrp 9.0	TO-9	---	Micro TO-Canレーザーマウント

　　　　　240 Series LaserMounts

モデル	デバイス	TEC	備考

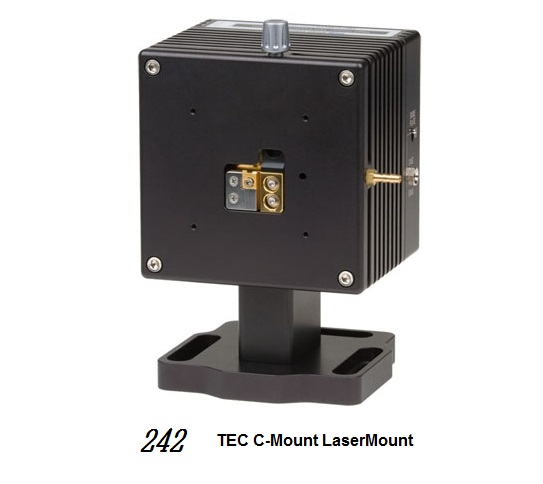

242	C－マウント	可	はんだ付け無し簡単接続
244	HHL	---	ソケット接続
246	TO-3	---	ソケット接続

　　　　　260 Series LaserMounts

モデル	デバイス	TEC	備考
262	多くのデバイスに適合	---	はんだ付け無し簡単接続

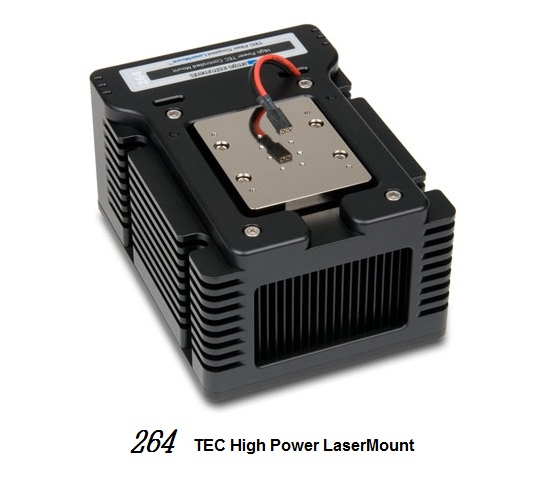

264	多くのデバイスに適合	可	高出力デバイス用強制空冷
264-BB-DB9	多くのデバイスに適合	可	ブレッドボードヒートシンク Dsubコネクタ接続
264-BB-gW4	多くのデバイスに適合	可	ブレッドボードヒートシンク 9W4コネクタ接続
264M-BB-DB9	多くのデバイスに適合	可	ブレッドボードヒートシンク(m) Dsubコネクタ接続
264M-BB-gW4	多くのデバイスに適合	可	ブレッドボードヒートシンク(m) 9W4コネクタ接続
260-C	---	---	260シリーズ用カバー

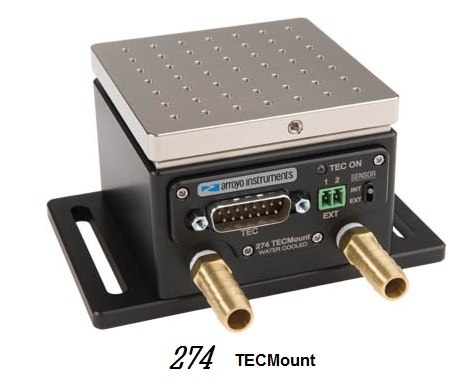

　　　　　274 TEC Mount

モデル	デバイス	TEC	備考
274	多くのデバイスに適合	可	180W、水冷仕様ブレッドボードマウント

　　　　　280 Series TEC Mounts

280 Series TECMounts

モデル	デバイス	TEC	備考

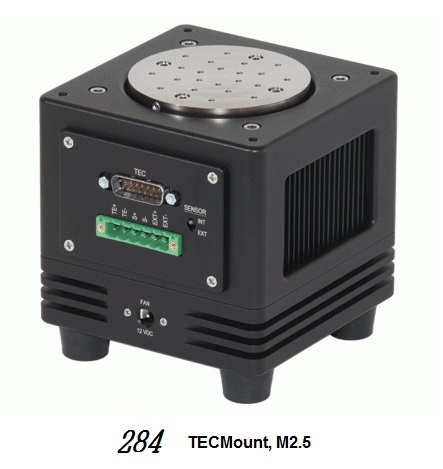

284-03	多くのデバイスに適合	可	直径3インチブレッドボード又はカスタム仕様
284-MKIT	---	---	284 マウンティングキット
286-01	多くのデバイスに適合	可	ブレッドボードヒートシンク M3 取付穴

　　　　　Software

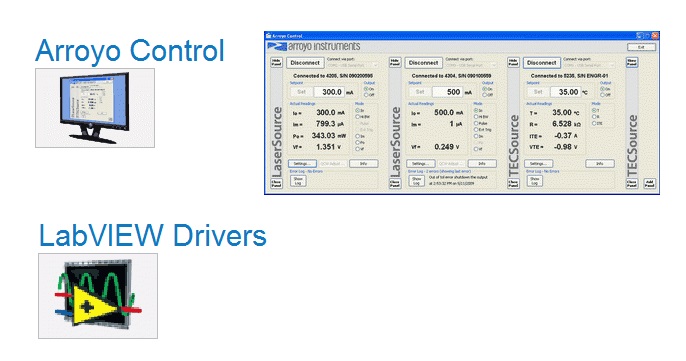

Arroyo Control

LabVIEW Drivers

OEM products

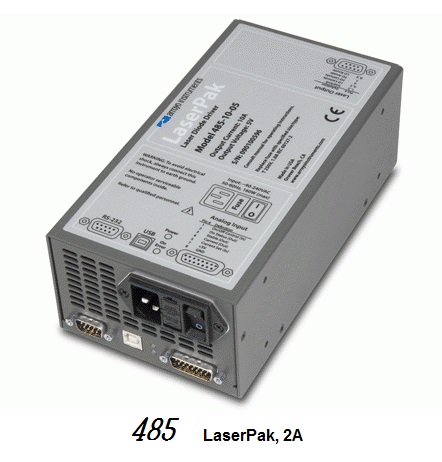

　　　　　485 Series LaserPak

モデル	電流	電圧	精度	ノイズ	変調帯域	QCW
485-02-15	2A	15V	0.05%+0.4mA	<60uA	65kHz	---
485-04-08	4A	8V	0.05%+0.8mA	<100uA	65kHz	---
485-08-05	8A	5V	0.05%+1.6mA	<200uA	65kHz	---

　　　　　585 Series TECPak

モデル	出力	電流	電圧	安定性	センサ

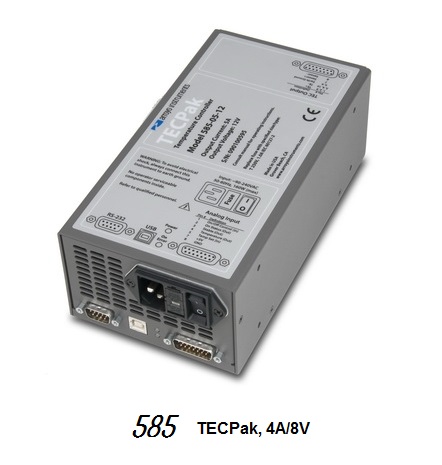

585-04-08	32W	4A	8V	±0.004℃	サーミスタ
585-05-12	55W	5A	12V	±0.004℃	サーミスタ

　　　　　586 Series TECPak

モデル	出力	電流	電圧	安定性	センサ

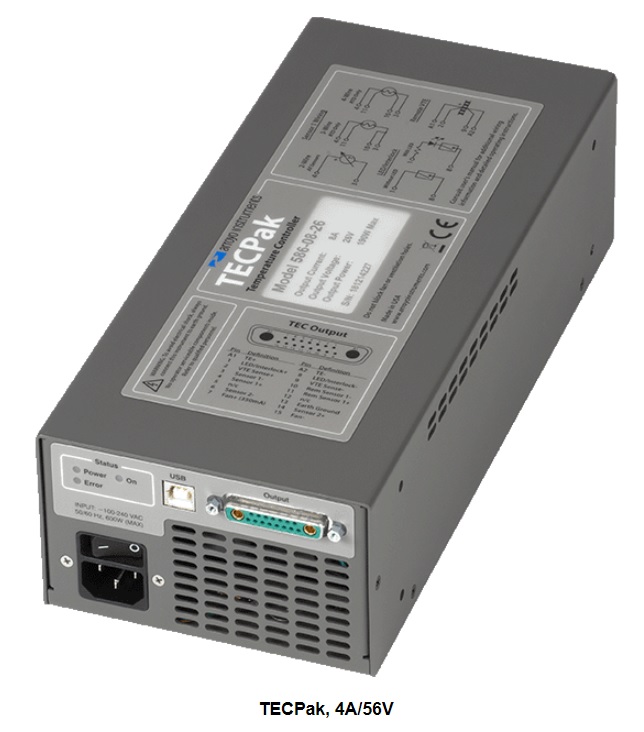

586-04-56	224W	4A	56V	±0.004℃	サーミスタ, LM335, RTD
586-08-26	190W	8A	26V	±0.004℃	サーミスタ, LM335, RTD
586-08-54	392W	8A	54V	±0.004℃	サーミスタ, LM335, RTD
586-15-28	345W	15A	28V	±0.004℃	サーミスタ, LM335, RTD

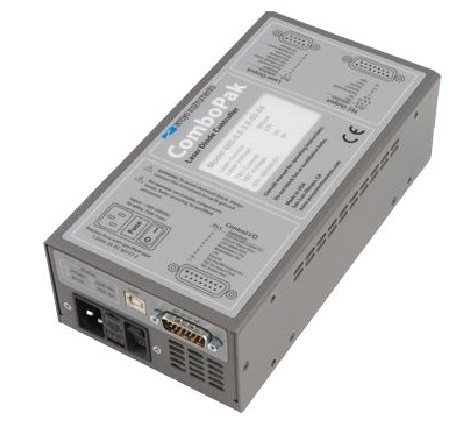

　　　　　685 Series ComboPak

モデル	電流	電圧	精度	ノイズ	変調帯域	TEC出力
685-0.1	0.1A	10V	0.025% + 0.03 mA	< 5 uA	150kHz	10.5W
685-0.5	0.5A	10V	0.025% + 0.12 mA	< 5 uA	100kHz	10.5W
685-01	1A	10V	0.025% + 0.3 mA	< 10 uA	100kHz	10.5W
685-02	2A	3.5V	0.025% + 0.5 mA	< 40 uA	100kHz	10.5W

アクセサリ

　　　　　Laser Source Cables

モデル	定格	長さ	端子A	端子B	特記事項

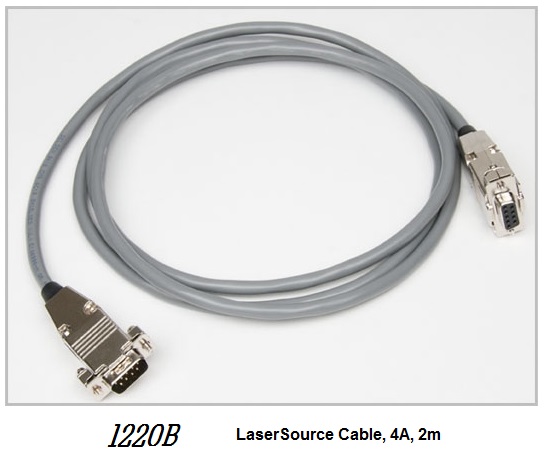

1220B	4A(8A)	2m	DB-9M	DB-9F	ツイストペアケーブル
1221B	4A(8A)	2m	DB-9M	ピグテール	ツイストペアケーブル
1224A	3A	2m	DB-9M	TOソケット	A:LDA/PDC コモン
1224B	3A	2m	DB-9M	TOソケット	B:LDC/PDC コモン
1224C	3A	2m	DB-9M	TOソケット	C:LDC/PDA コモン
1228C	20A	2m	9W4M	9W4F	LD接続のみ
1229C	20A	2m	9W4M	ピグテール	LD接続のみ

　　　　　TECSource Cables

モデル	定格	長さ	端子A	端子B	特記事項

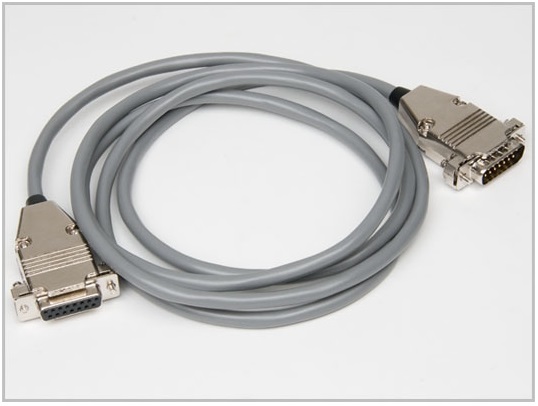

1260B	5A	2m	BD15-M	DB15-F	標準ケーブル
1261B	5A	2m	BD15-M	ピグテール	標準ケーブル
1262B	10A	2m	BD15-M	BD15-F	RTD 4 wire接続
1263B	10A	2m	BD15-M	ピグテール	RTD 4 wire接続
1262B-17W2	10A	2m	BD15-M	17W2F	RTD 4 wire接続
1264	30A	2m	17W2M	17W2F	標準ケーブル
1264-DB15	15A	2m	17W2M	BD15F	標準ケーブル
1265	30A	2m	17W2M	ピグテール	標準ケーブル

　　　　　その他のアクセサリ

モデル	詳細
200-C	Device cover for 203、205、207 mounts
200-FAN	Fan base for 203/205 mounts
200-TRAY	Fiber management tray for 203、205、207 mounts
1200-NULL	RS-232 NULL cable
1201	USB cable

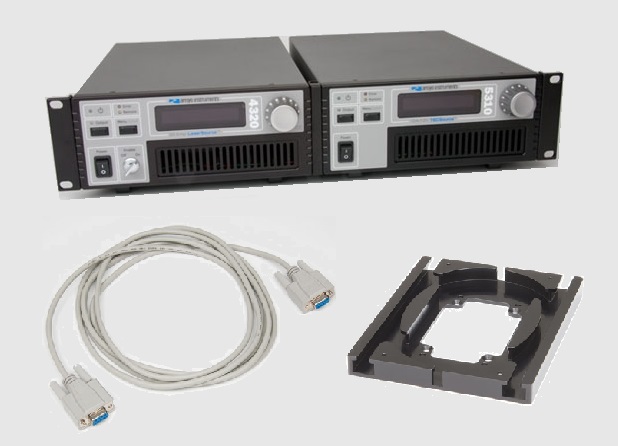

1400-RM	42/5200 Series 2U Rack Mount Kit, 2 Bay
1400-BL	1 Bay Blank for 1400-RM
1401-RM-1	4300、5300、6300 Series 2U Rack Mount Kit, 1 unit
1401-RM-2	4300、5300、6300 Series 2U Rack Mount Kit, 2 units
1402B-RM	Pak Series Rack Mount Kit, up to 5 units
1403-RM	44/5400 Series 2U Rack Mount Kit, 1 unit
1600-10K	10kΩ Thermistor
1600-100RTD	100Ω Platinum RTD
1601	Thermal epoxy, 2-part, 3 grams
1900	Replacement Butterfly Connector (Pair)
1902	12V DC Power Supply
