DOVER MOTION社ナノポジショニングステージ

Dover Motion

Dover Motion社は1963年、アメリカのウォルサム(マサチューセッツ州)に設立され、1984年に初の高性能エアベアリングスピンドルを開発しました。当社は50年以上にわたりお客様のご要望であるモーション、コスト、および時間を達成するのに最適な精密ステージとカスタムモーションソリューションをご提供してきました。

当社製品は、エンジニアチームと直接協力して独自の用途に適したモーションソリューションを実現致します。設計プロセス中にチームと協力し、対話を繰り返し、モーションそして市場投入までの時間、およびコスト面においての目標を確実に達成できるようにします。

当社は製造時にお客様の動作環境と同じ条件下で各機器をテストし、長く効率的な動作を保証致します。また、お客様のニーズに合わせて変更できる、構成可能な標準のリニアおよびロータリーステージプラットフォームもご案内しております。

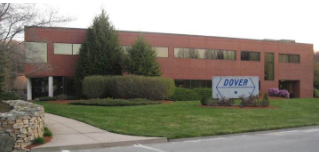

Waltham, MA

DOF-5 対物レンズフォーカシングステージ

Dover Motion社の新しい対物レンズフォーカシング（DOF）ステージは、光学イメージングアプリケーション用に最適化された低コストで高性能のナノ位置決めステージです。

DOF-5は、一般的にフォーカスに使用される弾性ヒンジ型ピエゾステージと比較すると、より大きな移動量（5 mm）とより高い帯域幅（> 225 Hz）を提供し、画像の安定性を維持しながら高速のステップと安定を提供します。もう一つのDOF-5の大きな特徴として、コントローラーが内蔵されている点にあります。一般的に、外付けのドライバー・位置制御機器が別途必要になりますが、本機はこれらを内蔵しているため導入は不要となります。

煩雑なケーブルも不要となりますので、顕微鏡回りはスッキリとすることもメリットとなります。

詳しくはこちらから

DOF-5 Microscope Nanopositioning Stage

「DOF-5 仕様諸元」

パラメーター	仕様値	単位
全ストローク	≧5	mm
ペイロード	0~900 ※1	9
位置精度(全ストローク, 2σ) ※2,3	5	㎛
繰返し位置精度(全ストローク, 一方向, 2σ) ※2,3	1	㎛
繰返し位置精度(100nm, 一方向, 2σ)	≦25	nm
繰返し位置精度(ホーム位置, 2σ)	≦1	㎛
最小移動距離	15	nm
サーボバンド幅 ※3	>225	Hz
静動時間(100nm step, ±15nm) ※3	≦15	ms
静動時間(250nm step, ±15nm) ※3	≦15	ms
サーボ安定性	≦5	nm(rms)
最大速度(フィードバック分解能1.25nm時)	30	mm/s
最大速度(フィードバック分解能5nm時)	125	mm/s
最大加速度(1kg ペイロード時)	6	m/s^2
外形寸法	77Hx82Wx30D	mm

　　　　※1.他のペイロードにも対応可能
　　　　※2.IS0230-2の規定に準じて実施
　　　　※3.試験は、ペイロード250gで実施
　　　　※通信オプション：RS232, RS485, CAN, Step & Direction

#style(class=box_gray_ssm){{

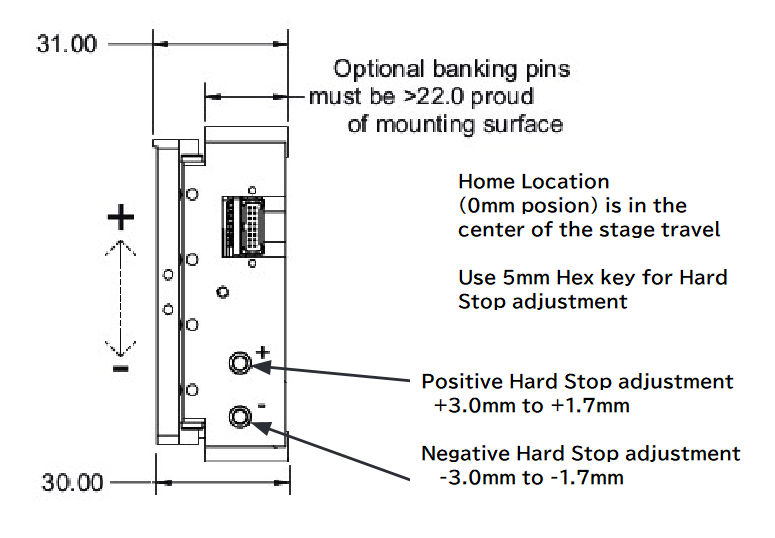

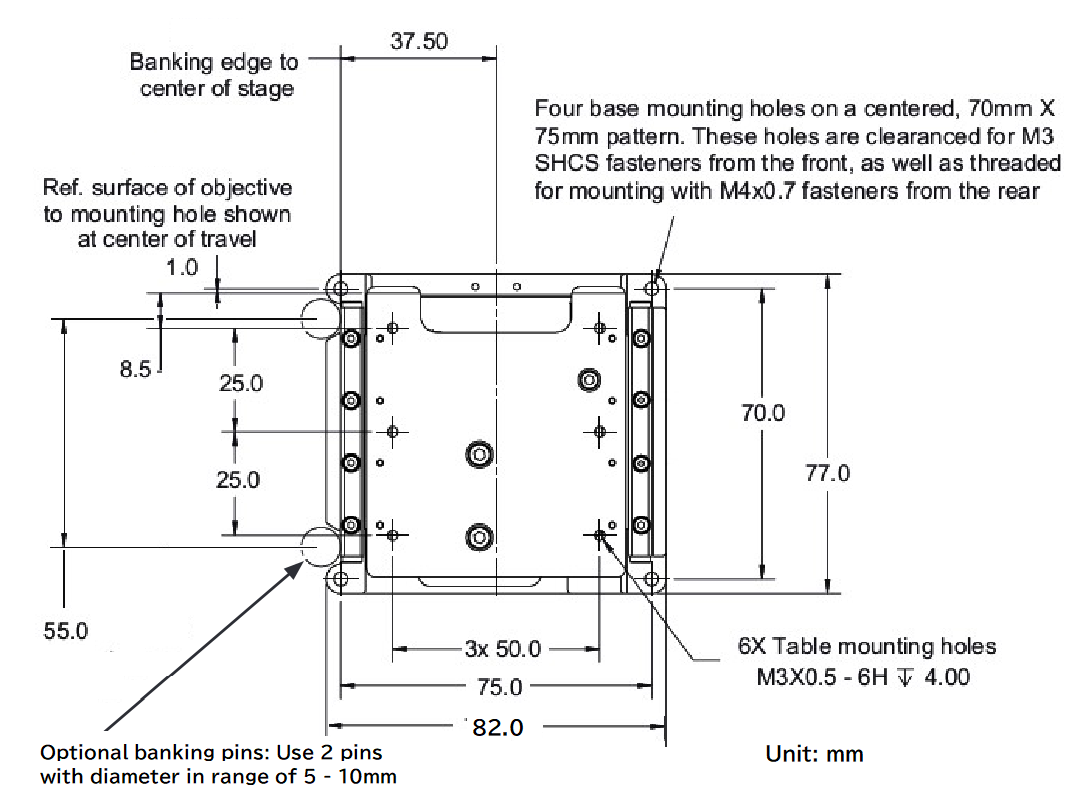

以下の図は、DOF-5の寸法図です。

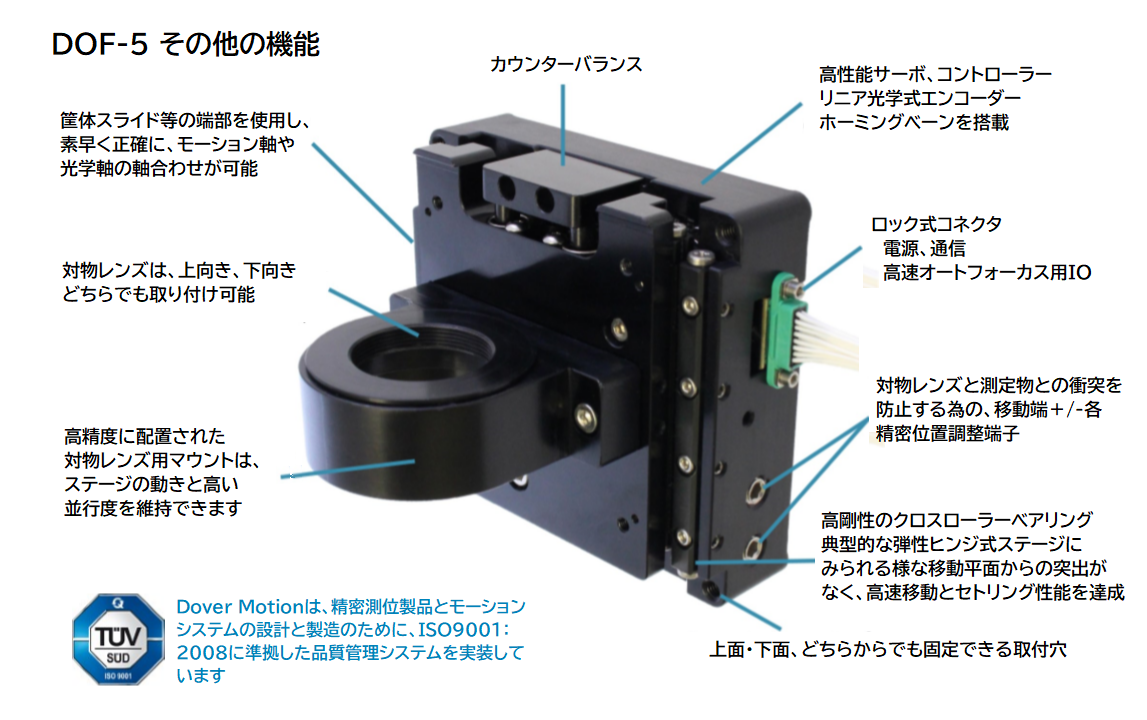

　　　　　　　　　　　　■「DOF-5 その他の機能」

　　　　　

DOF-5が2019年にLEAP Awardを受賞し、2019年 PRISM Awards for Optics & Optomechanicsのファイナリストにも選出されました。

※LEAP (Leadership in Engineering Program) AwardsはDesign World誌が主催で、設計エンジニアリング分野で最も革新的で先進的な製品を表彰する賞です。

※PRISM Awards for Optics & Optomechanicsは建築業者や開発業者、プロジェクトオーナー、建築家、ランドプランナー、マーケティング/広告会社、インテリアデザイナー、リフォーム業者、その他の住宅建築業界の専門家の最も優れたプロジェクトと傑出した業績を表彰します。同賞はそれぞれの分野における卓越性と優れた業績の評価のしるしです。
受賞者は、新聞や雑誌、ウェブサイトなどで、地域、州全体、全国的に大きな知名度を獲得します。
