Smart Stage

 一般的なリニアステージには、外部コントローラやモーター駆動回路、フィードバック回路、リミットスイッチ、および軸ごとに複数のケーブルが必要です。
 Dover社製Smart Stage ポジショナーには、高性能コントローラとすべてのハードウェアが組み込まれています。

・分解能:5nm
・繰返し位置精度:0.8um
・プロトタイピングが容易
・費用対効果:高

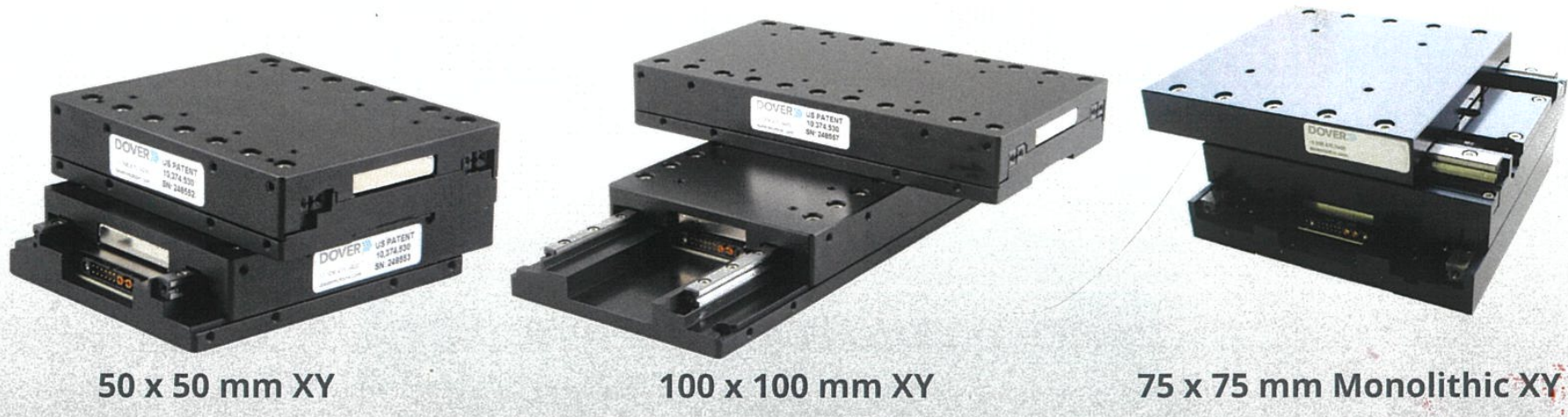

Smart Stage XY

SmartStage™ XY Mechanical Stage Specifications

ストローク(mm)50100150200
位置フィードバック–エンコーダ分解能*5nm5nm5nm5nm
精度(2s, μm)*110121416
繰返し位置精度(2s, μm)0.80.80.80.8
繰返し位置精度(ホーム位置, μm)1111
最小移動距離(nm)100100100100
保持安定性(±nm)30303030
耐久荷重(kg)*210101010
最大加速度(m/s2)*310101010
最大速度(m/s)*30.6111
平坦度・真直度(μm TIR)*43366
総重量(各軸, kg)0.81.11.41.7

※その他の可能なオプションについては、お問い合わせください
※1. 精度には2つのスロープ補正が適用されます
※2. 10kgを超える負荷については、お問い合わせください。
※3. 最大加速度と最大速度は、それぞれ分解能と負荷によります。
※4. リニアステージは平らな面に取り付けてください。詳細については、データシートを参照してください。

All Smart Stages

Q&A for Smart Stage

Q. SmartStageリニアポジショナーの利点は何ですか?
A. 一般的なリニアステージには、かさばる高価な外部コントローラ、モーター駆動回路、
フィードバック補間、制限およびホーム入力回路、および軸ごとに複数のケーブルが必要でしたが、 SmartStageポジショナーには、高性能コントローラーとステージをセットするためのすべてのハードウェアが組み込まれています。
SmartStageリニアポジショナーは、このすべての機能を超コンパクトなパッケージでご提供します。最大2軸ステージを制御するために必要な固定ケーブルは1本だけです。

Q. XYステージのパフォーマンスはどうなんですか?
A. エンコーダフィードバック回路、リミットセンサーとホームセンサー、デジタルI / O、3フェーズPWMドライブ、高性能コントローラーをステージ内に組み込んだ、Dover Motion社独自の特許取得済みステージ構造により、以前は複数のケーブルや外部電子機器であったものを埋め込むことにより、制御はシームレスになり、低ノイズのためにパフォーマンスが最適化されます。加えて、5nmの分解能とバックラッシュのない超高性能ステージが得られます。

Q. 使うにはこの製品以外の他に何が必要ですか?
A. 電源とコンピューターだけです。Dover Motion社は、ユーザーインターフェイス、ソフトウェアライブラリ、マニュアルなどをご提供致します。
各ステージは、最高品質且つすぐに使用でき、そのパフォーマンスを保証するために、工場で設計およびテストされています。

Q. 寸法図面はありますか?
A. あります。下記添付致します。また、各モデルの図面もあります。下記の資料からご確認いただけます。

SmartStage XY Dimension Drawings

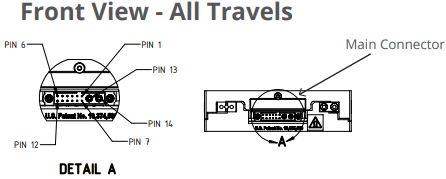

Front View-All Travels

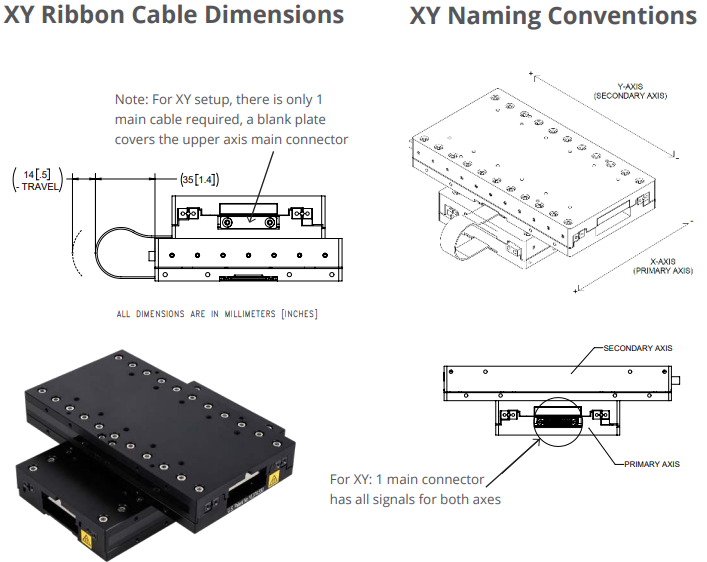

XY Ribbon Cable Dimensions, XY Naming Conventions

SmartStage-XY-Datasheet
Smart StageXYのカタログ(英文)をご用意しております。
上記SmartStage-XY-Datasheetをクリックの上、ご入手ください。
