リングベンダー CMBR02~CMBR08

リングベンダーの特徴

CMBは、セラミック多層ベンダーアクチュエータです。この素子は、2層に重ねられた非常に薄い圧電材料層と、内部電極から構成されています。内部電極は、素子後部に導かれ、3個の外部電極に接続されます。この構造は、3MV/mと高い電界強度を可能にし、低電圧にもかかわらず大きいストロークをもたらします。さらにCMBは、応答速度が短いのが特徴です。CMB素子は、一見1枚の単体構造に見えますが、単一のセラミックボディー上にd31素子を2枚重ねて結合してあり、素子の一方が伸び他方が収縮する事で素子はベンディング(湾曲)を起こします。

・形状:円形
・標準外径x内径:20x4, 30x6, 40x8[mm]
・素子厚みH:0.7,1.3,1.8[mm]
・無負荷時変位:±28~±185[um]
・ブロッキングフォース:11~39[N]
・低駆動電圧:200[V]
・EMIが皆無(EMI:電磁誘導干渉)
・早い応答速度
・低消費電力

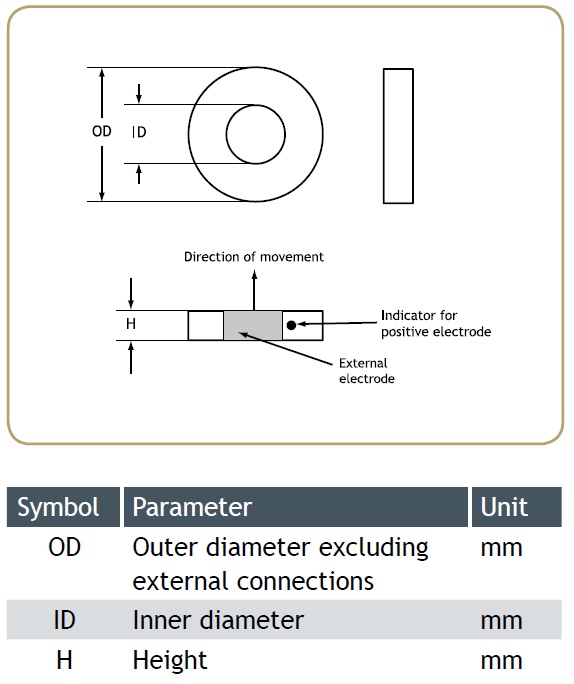

寸法位置説明

リングベンダー

モデル名外径内径厚さ電圧ストロークブロッキング力
unitsmmmmmmVμmN
CMBR022041.3200±2816
CMBR032041.8200±2022
CMBR043060.7200±10811
CMBR053061.3200±7029
CMBR074080.7200±18513
CMBR084081.3200±11539
