LED Microsensor社製 赤外領域ディテクタPD
LED Microsensor社のヘテロ構造PDは、結晶基板の表面に半導体層を順次エピタキシャル成長させることで形成されます。光はPDの活性層で吸収され、PDの分光感度は活性層を構成する材料のエネルギーギャップによって決まります。
現在、当社は2.4、3.6、4.3µmのカットオフ波長と、0.3、0.5、1mmの受光面積を持つPDの
ご案内をしております。
MT-IRP #24～49の各受光波長帯域は下記の通りです。
画像をクリックで拡大

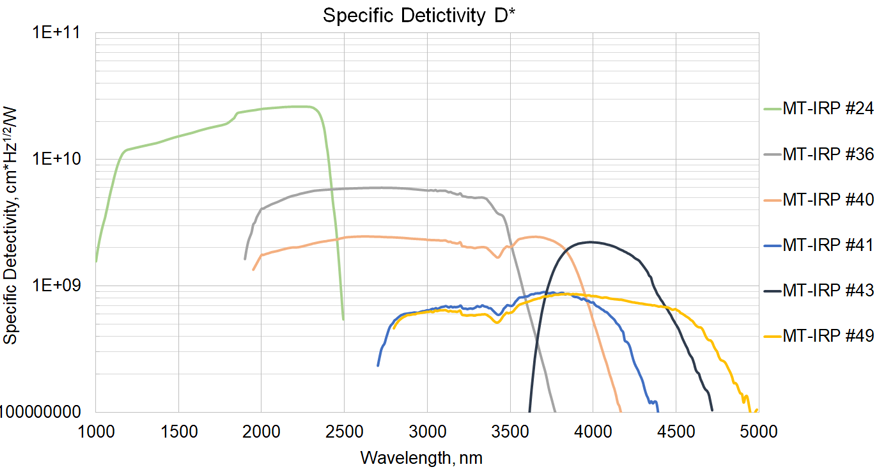

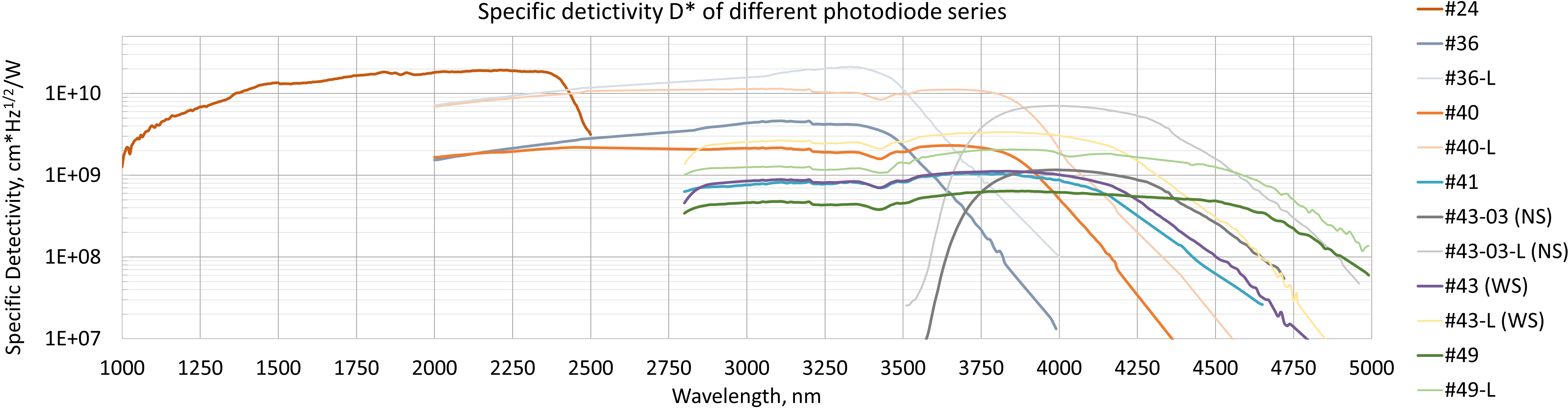

PD受光波長帯域 Lms24PD～Lms43PD
ディテクタ プリアンプ内蔵ディテクタ -CG ガラスカバー付
| 製品一覧 | ||||
|---|---|---|---|---|
| 型番 (標準モデル) | 型番 (プリアンプ 内蔵モデル) | 受光域 (mm) | 最大受光帯域 (μm) | 受光検出能 [cmxHz^(1/2)/W] |
| MT-IRP #24-03 | - | ～0.4x0.4 | 1.85 - 2.30 | 2.6×10^10 |
| MT-IRP-R #24-03 | MT-IRP-AR #24-03 | |||
| MT-IRP-RW #24-03 | MT-IRP-ARW #24-03 | |||
| MT-IRP-TW #24-03 | - | |||
| MT-IRP-TRW #24-03 | - | |||
| MT-IRP-S3020 #24-03 | - | |||
| MT-IRP #24-05 | - | Φ0.5 | 1.70 - 2.35 | ≥1.9×10^10 |
| MT-IRP-R #24-05 | MT-IRP-AR #24-03 | |||
| MT-IRP-RW #24-05 | MT-IRP-ARW #24-03 | |||
| MT-IRP-TW #24-05 | - | |||
| MT-IRP-TRW #24-05 | - | |||
| MT-IRP-S3020 #24-05 | - | |||
| MT-IRP #24-10 | - | Φ1.0 | 1.70 - 2.35 | ≥2.0×10^10 |
| MT-IRP-R #24-10 | MT-IRP-AR #24-03 | |||
| MT-IRP-RW #24-10 | MT-IRP-ARW #24-03 | |||
| MT-IRP-TW #24-10 | - | |||
| MT-IRP-TRW #24-10 | - | |||
| MT-IRP-S3020 #24-10 | - | |||
| MT-IRP #36-03 | - | ～0.4x0.4 | 2.80 - 3.40 | (4.9 - 6.9)×10^9 |
| MT-IRP-R #36-03 | MT-IRP-AR #36-03 | |||
| MT-IRP-RW #36-03 | MT-IRP-ARW #36-03 | |||
| MT-IRP-TW #36-03 | - | |||
| MT-IRP-TRW #36-03 | - | |||
| MT-IRP-S3020 #36-03 | - | |||
| MT-IRP-L #36-03 | - | ～0.4x0.4 | 2.80 - 3.40 | (4.9 - 6.9)×10^10 |
| MT-IRP #36-05 | - | Φ0.5 | 2.80 - 3.40 | (4.6 - 7.3)×10^9 |
| MT-IRP-R #36-05 | MT-IRP-AR #36-05 | |||
| MT-IRP-RW #36-05 | MT-IRP-ARW #36-05 | |||
| MT-IRP-TW #36-05 | - | |||
| MT-IRP-TRW #36-05 | - | |||
| MT-IRP-S3020 #36-05 | - | |||
| MT-IRP-L #36-05 | - | Φ0.5 | 2.80 - 3.40 | (4.6 - 7.3)×10^10 |
| MT-IRP #40-05 | - | Φ0.5 | 2.30 - 3.85 | 2.8×10^9 |
| MT-IRP-R #40-05 | MT-IRP-AR #40-05 | |||
| MT-IRP-RW #40-05 | MT-IRP-ARW #40-05 | |||
| MT-IRP-TW #40-05 | - | |||
| MT-IRP-TRW #40-05 | - | |||
| MT-IRP-S3020 #40-05 | - | |||
| MT-IRP-L #40-05 | - | Φ0.5 | 2.30 - 3.85 | 2.8×10^10 |
| MT-IRP #41-03 | - | ～0.4x0.4 | 3.50 - 4.00 | 6.8×10^8 |
| MT-IRP-R #41-03 | MT-IRP-AR #41-03 | |||
| MT-IRP-RW #41-03 | MT-IRP-ARW #41-03 | |||
| MT-IRP-TW #41-03 | - | |||
| MT-IRP-TRW #41-03 | - | |||
| MT-IRP-S3020 #41-03 | - | |||
| MT-IRP-L #41-03 | - | ～0.4x0.4 | 3.50 - 4.00 | TBD. |
| MT-IRP #41-05 | - | Φ0.5 | 3.60 - 4.00 | 1×10^9 |
| MT-IRP-R #41-05 | MT-IRP-AR #41-05 | |||
| MT-IRP-RW #41-05 | MT-IRP-ARW #41-05 | |||
| MT-IRP-TW #41-05 | - | |||
| MT-IRP-TRW #41-05 | - | |||
| MT-IRP-S3020 #41-05 | - | |||
| MT-IRP-L #41-05 | - | Φ0.5 | 3.60 - 4.00 | TBD. |
| MT-IRP #43-03 | - | ～0.4x0.4 | 3.80 - 4.20 | ≥2.9×10^8 |
| MT-IRP-R #43-03 | MT-IRP-AR #43-03 | |||
| MT-IRP-RW #43-03 | MT-IRP-ARW #43-03 | |||
| MT-IRP-TW #43-03 | - | |||
| MT-IRP-TRW #43-03 | - | |||
| MT-IRP-S3020 #43-03 | - | |||
| MT-IRP-L #43-03 | - | ～0.4x0.4 | 3.80 - 4.20 | ≥4.9×10^9 |
| MT-IRP #43-05 | - | Φ0.5 | 3.80 - 4.15 | 7.7×10^8 |
| MT-IRP-R #43-05 | MT-IRP-AR #43-05 | |||
| MT-IRP-RW #43-05 | MT-IRP-ARW #43-05 | |||
| MT-IRP-TW #43-05 | - | |||
| MT-IRP-TRW #43-05 | - | |||
| MT-IRP-S3020 #43-05 | - | |||
| MT-IRP-L #43-05 | - | Φ0.5 | 3.80 - 4.15 | 7.7×10^9 |
| MT-IRP #49-05 | - | Φ0.5 | 3.55 - 4.50 | 8×10^9 |
| MT-IRP-R #49-05 | MT-IRP-AR #49-05 | |||
| MT-IRP-RW #49-05 | MT-IRP-ARW #49-05 | |||
| MT-IRP-TW #49-05 | - | |||
| MT-IRP-TRW #49-05 | - | |||
| MT-IRP-S3020 #49-05 | - | |||
| MT-IRP-L #49-05 | - | Φ0.5 | 3.55 - 4.50 | 8×10^8 |
| 動作 / 保存温度 | |
| 標準モデル | 保護窓付モデル |
| -60...+90℃ | 0...+50℃ / 0...+40℃ |
※各温度範囲はパッケージの種類によって異なる場合があります。
各PDの種類について
LED Microsenor社の標準PDはLED Microsenor社の標準PDはTO-18 に封入されており、凹面反射鏡が付いたモデルもあります。また、TO-5 ケースには、一段または二段の TEC(電子冷却素子)が組み込まれています。
その他数種類のパッケージがご案内可能で、プリアンプが付いたモデルもあります。
例) MT-IRP #43-03シリーズ (旧名：Lms43-03PDシリーズ)
- MT-IRP #43-03
PD in TO18 package with a cap WITHOUT a glass window - MT-IRP-R #43-03
PD in TO18 package with a reflector WITHOUT a glass window - MT-IRP-RW #43-03
PD in TO18 package with a reflector with a glass window - MT-IRP-L #43-03
PD in TO18 package with chalcogenide glass covering - MT-IRP-TW #43-03
PD in TO5 package with thermocooler and thermistor, with a cap with a glass window - MT-IRP-TRW #43-03
PD in TO5 package with thermocooler and thermistor, with a reflector with a glass windowプリアンプ内蔵型PD
- MT-IRP-AR #43-03
PD with a built-in preamplifier; PD chip in TO18 package with a reflector WITHOUT a glass window - MT-IRP-ARW #43-03
PD with a built-in preamplifier; PD chip in TO18 package with a reflector with a glass window - MT-IRP-ALR #43-03
PD with a built-in preamplifier; PD chip in TO18 package with chalcogenide glass covering and reflector
※プリアンプ内蔵型PDについて
PV(Photo Voltaic; 光起電力モード)モードにより、ゼロバイアスで動作します。
PDによって生成された電流はプリアンプによって増幅され、電圧信号に変換されます。
PD電流とその結果生じる出力電圧の間に対応関係があります。
プリアンプによって変換された信号は、PDからの電流信号と同じ形式、周波数、パルス幅を持ちます。
本製品には反射鏡が備わっており、保護と遮蔽のためのアルミニウムチューブにパッケージがされております。反射鏡はPD本体を損傷から保護し、PDの感知領域に達する放射線量を増加させます。
LED Microsensor社は、PDからの信号をプリアンプでさらに増幅し変換、そして同期検出するため、「SDM」同期検出器を開発しました。
本製品はMT-IRP-A#XX モデルで最適に動作するように調整されており、プリアンプ内蔵型PDの信号測定がより簡単に、より便利になりました。
■PD Chip Design

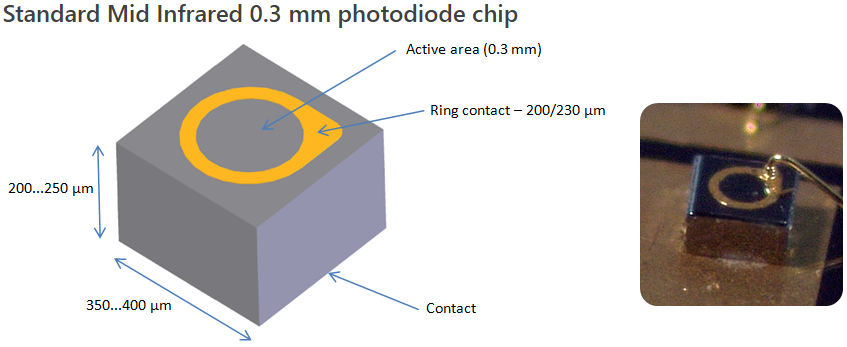

標準0.3mmPDの主な特徴
- PDチップサイズ：小
- 費用対効果：高

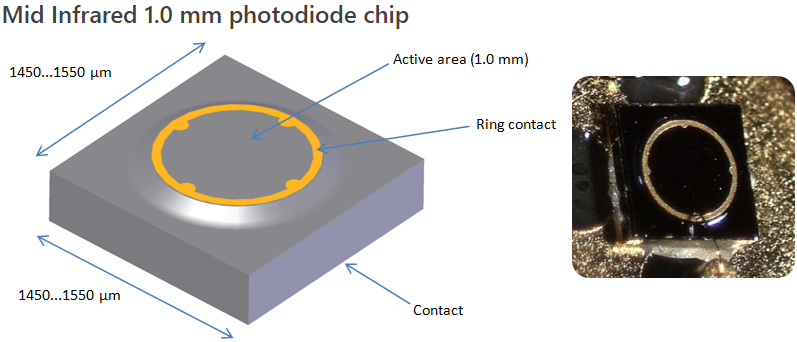

1.0mmPDの主な特徴
- 受光エリアのサイズが大きくなり、受光感度が向上
- メサ型構造(=一般整流ダイオード)
