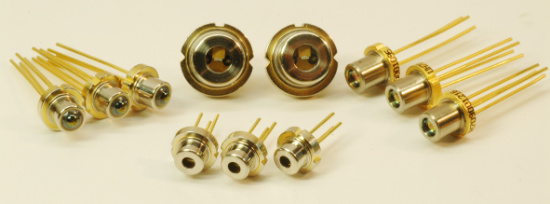

Union Optronics レーザーダイオード
Model No. | Top (℃) | λ (nm) | Po (mW) | Ith (mA) | Iop (mA) | Vop (V) | SE (W/A) | θ// | θ⊥ |
U-LD-630541A | -10~40 | 635 | 5 | 24 | 33 | 2.2 | 0.6 | 7.5 | 33 |
U-LD-630541A-C | -10~40 | 635 | 5 | 24 | 33 | 2.2 | 0.6 | 7.5 | 33 |
U-LD-630543A | -10~40 | 635 | 5 | 24 | 33 | 2.2 | 0.6 | 7.5 | 33 |
U-LD-630543A-C/B-C | -10~40 | 635 | 5 | 24 | 33 | 2.2 | 0.6 | 7.5 | 33 |
U-LD-630551A | -10~50 | 635 | 5 | 24 | 33 | 2.2 | 0.6 | 7.5 | 33 |
U-LD-631041A | -10~40 | 638 | 10 | 30 | 45 | 2.2 | 0.6 | 8 | 33 |
U-LD-631051A | -10~50 | 638 | 10 | 30 | 45 | 2.2 | 0.6 | 8 | 33 |
U-LD-632051A | -10~50 | 639 | 20 | 50 | 70 | 2.3 | 0.8 | 7.5 | 33 |
U-LD-633051A/B | -10~50 | 640 | 30 | 50 | 90 | 2.3 | 0.75 | 8.5 | 33 |
U-LD-650541A/B | -10~40 | 650 | 5 | 12 | 18 | 2.1 | 0.8 | 9 | 36 |
U-LD-650543A | -10~40 | 650 | 5 | 12 | 18 | 2.1 | 0.8 | 9 | 36 |
U-LD-650551A | -10~50 | 655 | 5 | 18 | 25 | 2.1 | 0.65 | 8 | 33 |
U-LD-650571A/C | -10~70 | 655 | 5 | 24 | 32 | 2.1 | 0.65 | 8 | 28 |
U-LD-650571B | -10~70 | 655 | 5 | 24 | 32 | 2.1 | 0.65 | 8 | 28 |
U-LD-650578A | -10~70 | 655 | 5 | 24 | 32 | 2.2 | 0.5 | 3 | 8 |
U-LD-650771A | -10~70 | 660 | 7 | 18 | 28 | 2.2 | 0.8 | 10 | 28 |
U-LD-651070A/C | -10~70 | 660 | 10 | 30 | 45 | 2.2 | 0.6 | 9 | 30 |
U-LD-651071A,C | -10~70 | 655 | 10 | 20 | 32 | 2.2 | 0.9 | 10 | 28 |
U-LD-651071A-B | -10~70 | 650 | 10 | 17 | 27 | 2.2 | 0.95 | 7.5 | 36 |
U-LD-653051A | -10~50 | 660 | 30 | 58 | 95 | 2.1 | 0.8 | 8 | 28 |
U-LD-66A051A | -10~50 | 660 | 100 | 80 | 190 | 2.4 | 0.85 | 11 | 27 |
U-LD-66A551A | -10~50 | 660 | 150 | 110 | 280 | 2.3 | 0.85 | 11 | 27 |
U-LD-670561A | -10~60 | 670 | 5 | 24 | 34 | 2.2 | 0.5 | 9 | 32 |
U-LD-80B051A | -10~50 | 808 | 200 | 50 | 235 | 1.8 | 1.09 | 7.5 | 30 |
U-LD-80B051A-C | -10~50 | 808 | 200 | 55 | 230 | 1.8 | 1.14 | 6.5 | 30 |
U-LD-80B051B | -10~50 | 808 | 200 | 50 | 235 | 1.8 | 1.09 | 7.5 | 30 |
U-LD-80B054D | -10~50 | 808 | 200 | 50 | 235 | 1.8 | 1.09 | 7.5 | 30 |
U-LD-80B056D | -10~50 | 808 | 200 | 50 | 235 | 1.8 | 1.09 | 7.5 | 30 |
U-LD-80B05DD' | -10~50 | 808 | 200 | 50 | 235 | 1.8 | 1.09 | 7.5 | 30 |
U-LD80C054D | -10~50 | 808 | 300 | 50 | 330 | 1.84 | 1.1 | 7.5 | 30 |
U-LD80C056D | -10~50 | 808 | 300 | 50 | 330 | 1.84 | 1.1 | 7.5 | 30 |
U-LD-80C056D-Cp | -10~50 | 808 | 300 | 50 | 330 | 1.84 | 1 | 7.5 | 30 |
U-LD-80C057D-Cp | -10~50 | 808 | 300 | 50 | 330 | 1.84 | 1 | 7.5 | 30 |
U-LD-80E051A | -10~50 | 808 | 500 | 70 | 540 | 1.9 | 1.1 | 10 | 31 |
U-LD-80E051A-A | -10~50 | 808 | 500 | 70 | 540 | 1.9 | 1.1 | 10 | 31 |
U-LD-80E055A | -10~50 | 808 | 500 | 70 | 540 | 1.9 | 1.1 | 10 | 31 |
U-LD-80E056D | -10~50 | 808 | 500 | 70 | 540 | 1.9 | 1.1 | 10 | 31 |
U-LD-80E056D-A | -10~50 | 808 | 500 | 70 | 540 | 1.9 | 1.1 | 10 | 31 |
U-LD-80J041A | -10~40 | 808 | 1000 | 220 | 1250 | 1.9 | 1.05 | 9 | 27 |
U-LD-80J044D | -10~40 | 808 | 1000 | 220 | 1250 | 1.9 | 1.05 | 9 | 27 |
U-LD-830541A,C | -10~40 | 830 | 5 | 12 | 21 | 1.9 | 0.6 | 6 | 31 |
U-LD-831061Ap | -10~60 | 830 | 10 | 8 | 23 | 1.9 | 0.65 | 11 | 20 |
U-LD-831061Cp | -10~60 | 830 | 10 | 8 | 23 | 1.9 | 0.65 | 11 | 20 |
U-LD-833041A | -10~40 | 830 | 30 | 23 | 63 | 1.7 | 0.7 | 10 | 36 |
U-LD-835051A | -10~50 | 830 | 50 | 14 | 62 | 1.9 | 1 | 11 | 18 |
U-LD-835051A-Ep | -10~50 | 830 | 50 | 13 | 62 | 2.1 | 1 | 12 | 21 |
U-LD-835053A-Ep | -10~50 | 830 | 50 | 13 | 62 | 2.1 | 1 | 12 | 21 |
U-LD-83A051A | -10~50 | 830 | 100 | 14 | 115 | 2.1 | 1 | 10 | 17 |
U-LD-83C061Ap | -10~60 | 830 | 300 | 115 | 410 | 1.85 | 1 | 9 | 17 |
U-LD-83C061A-Ep | -10~60 | 830 | 300 | 115 | 410 | 1.8 | 1 | 9 | 20 |
U-LD-83E051Ap | -10~50 | 830 | 500 | 170 | 660 | 1.95 | 1 | 8 | 17 |
U-LD-851061Ap | -10~60 | 850 | 10 | 8 | 21 | 1.8 | 0.75 | 12 | 20 |
U-LD-851066D | -10~60 | 840 | 10 | 17 | 28 | 1.7 | 0.95 | 10 | 35 |
U-LD-855061Ap | -10~60 | 850 | 50 | 16 | 68 | 2.1 | 0.95 | 11 | 21 |
U-LD-855041A | -10~40 | 840 | 50 | 28 | 85 | 1.8 | 0.75 | 15 | 30 |
U-LD-855046D | -10~40 | 840 | 50 | 28 | 85 | 1.8 | 0.9 | 15 | 30 |
U-LD-85A051A | -10~50 | 850 | 100 | 18 | 127 | 2.4 | 0.9 | 10 | 18 |
U-LD-85C051Ap | -10~50 | 850 | 300 | 115 | 435 | 1.85 | 0.95 | 9 | 18 |
U-LD-85E051Ap | -10~50 | 850 | 500 | 160 | 680 | 1.9 | 0.95 | 8 | 18 |
U-LD-881061A | -10~60 | 880 | 10 | 10 | 29 | 1.8 | 0.5 | 12 | 38 |
U-LD-982561A | -10~60 | 980 | 25 | 12 | 44 | 1.5 | 0.8 | 13 | 30 |
U-LD-985041A | -10~40 | 980 | 50 | 12 | 75 | 1.5 | 0.8 | 13 | 30 |
U-LD-985041A-C | -10~40 | 980 | 50 | 12 | 72 | 1.5 | 0.8 | 14 | 35 |
U-LD-985041C | -10~40 | 980 | 50 | 12 | 70 | 1.5 | 0.85 | 13 | 30 |
U-LD-985047D | -10~40 | 980 | 50 | 12 | 75 | 1.5 | 0.8 | 13 | 30 |
U-LD-98A041A | -10~40 | 980 | 100 | 40 | 165 | 1.5 | 0.8 | 6 | 32 |
U-LD-98A041C | -10~40 | 980 | 100 | 40 | 165 | 1.5 | 0.8 | 6 | 32 |
U-LD-98A046D | -10~40 | 980 | 100 | 40 | 165 | 1.5 | 0.8 | 6 | 30 |
U-LD-98B041A | -10~40 | 980 | 200 | 60 | 355 | 1.5 | 0.7 | 6 | 30 |
U-LD-98B046D | -10~40 | 980 | 200 | 60 | 355 | 1.5 | 0.7 | 6 | 30 |
U-LD-98C041A | -10~40 | 980 | 300 | 105 | 530 | 1.6 | 0.7 | 7 | 31 |
U-LD-98C046D | -10~40 | 980 | 300 | 105 | 530 | 1.6 | 0.7 | 7 | 31 |
U-LD-98E041A | -10~40 | 980 | 500 | 140 | 870 | 1.6 | 0.73 | 7 | 31 |
U-LD-98E046D | -10~40 | 980 | 500 | 140 | 870 | 1.6 | 0.73 | 7 | 31 |
U-LD-130582E/F | -40~85 | 1310 | 5 | 10 | - | 1.2 | 0.3 | 20 | 40 |
U-LD-150588F | -40~85 | 1540 | 5 | 10 | - | 1.2 | 0.2 | 18 | 35 |
