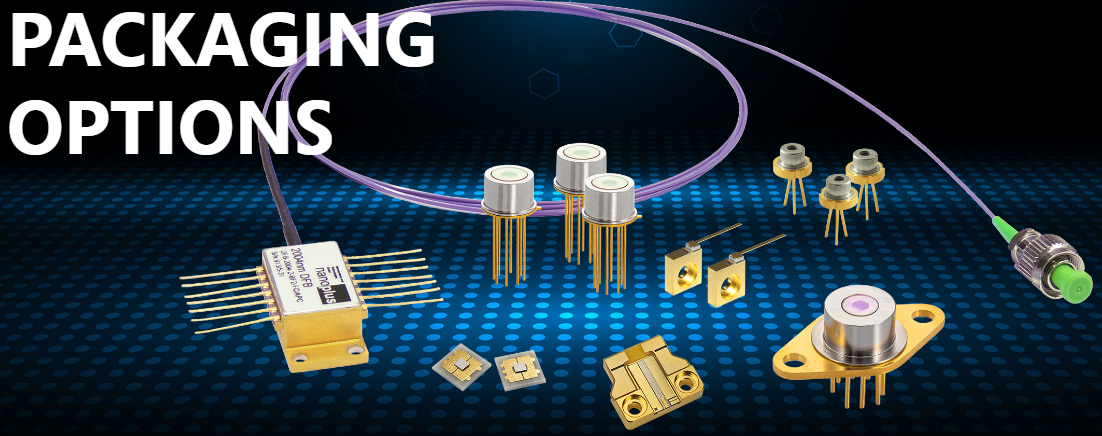

nanoplus社のDFBおよびFP レーザーは、幅広いパッケージ オプションで利用できます。必要に応じてパッケージをご指定ください。詳細については、下記パッケージタイプをご確認ください。 ご要望に応じて、その他の取り付けオプションもご利用いただけます。お気軽にお問い合わせください。
各アプリケーションには異なるセットアップがあり、動作環境によって異なる影響を受けます。レーザーの完全な性能を保証するために、パッケージは個々のアプリケーションに対応する必要があります。
製品特徴
「FREE SPACE, FIBER-COUPLED, OEM & ACCESSORIES」
さまざまなレーザーマウントから選択できます。波長を確認して、利用可能なマウントをご確認ください。TECの有無にかかわらず、ファイバーフリースペースとオプションのシーリングを備えた複数のパッケージをご案内いたします。OEMのお客様は、インストールを簡素化する特定のパッケージを見つけることができます。
その他ご不明な点がございましたら、いつでもお気軽にお問い合わせください。
Free Space

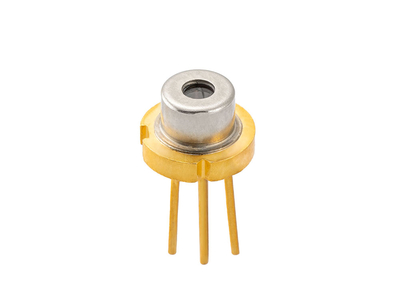

① TO56
波長：760～3000nm
TEC：なし
NTC：なし
Cap：コーティングなしのキャップ(オプション)
Window：コーティングなしのウィンドウ(オプション)
Plug & Play：collimation required
Size：Small footprint
Costs：Low Cost
資料

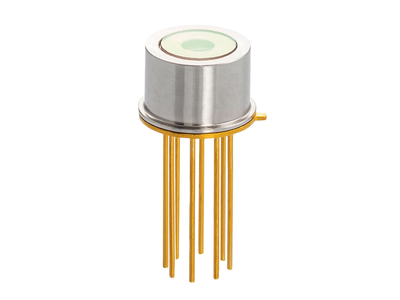

② TO5
波長：760～3000nm
TEC：あり(Integrated)
NTC：あり(Integrated)
Cap：ARコートキャップ(オプション)
Window：ARコートウィンドウ(オプション)
Plug & Play：collimation required
Size：Small footprint
Costs：Low Cost
資料

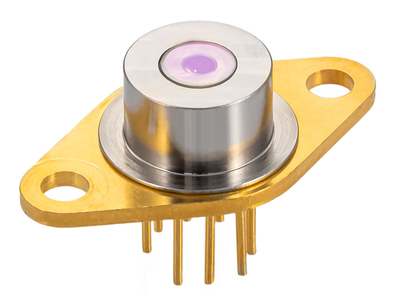

③ TO66 (for ICL)
波長：760～3000nm
TEC：あり(Integrated large)
NTC：あり(Integrated)
Cap：ARコートキャップ(オプション)
Window：ARコートウィンドウ(オプション)
Plug & Play：collimation required
Size：Small footprint
Costs：Low Cost
資料
Fiber Coupled

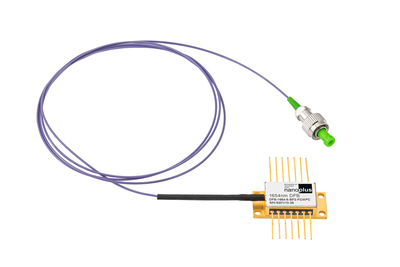

① SM-BTF
波長：760～2360nm
TEC：あり(Integrated)
NTC：あり(Integrated)
Cap：コーティングなしのキャップ(オプション)
Window：コーティングなしのウィンドウ(オプション)
Plug & Play：Fiber Coupled Beam
Size：Large footprint
Costs：higher cost than free space
資料

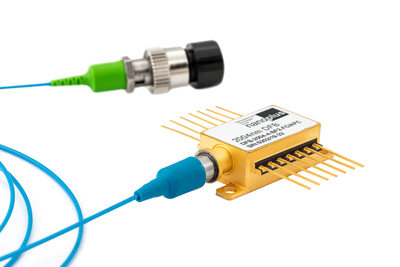

② PM-BTF (High-END Fiber Coupling)]
波長：1064～2050nm
TEC：あり(Integrated)
NTC：あり(Integrated)
Cap：コーティングなしのキャップ(オプション)
Window：コーティングなしのウィンドウ(オプション)
Plug & Play：Fiber Coupled Beam
Size：Large footprint
Costs：higher cost than free space
資料
Collimation & Accessories

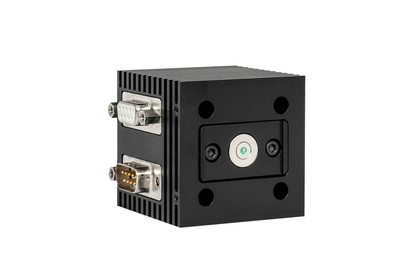

① Heatsink for TO5 / TO66
波長：760～1850nm
熱分布：保証
コネクタ：LDドライバ、TEコントローラ
ケージシステム：標準
コリメーション：なし
Posts：M6 thread for optical table
資料

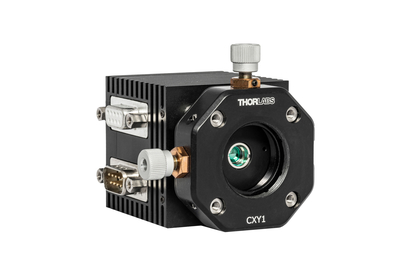

② Heatsink for TO5 with Collimation
波長：760～1850nm
熱分布：保証
コネクタ：LDドライバ、TEコントローラ
ケージシステム：標準
コリメーション：最大40%の電力損失でコリメート
Posts：M6 thread for optical table
資料
③ Lens on Cap
波長：1850～1850nm
熱分布：なし、別のヒートシンクを使用
コネクタ：TO66用コネクタのみ
ケージシステム：なし、別のヒートシンクを使用
コリメーション：high-end collimation with 0<4mrad
資料

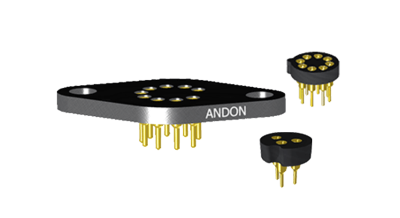

④ Sockets
TO56, TO5, TO66マウント用ソケット(Andon Electronics社製)
資料
