meerstetter engineering社 TEC / ペルチェコントローラ

Meerstetter Engineeringは、高度なPID制御を備えた信頼性のあるTECコントローラを提供しています。当社のTECコントローラ（またはペルチエコントローラ）は、熱電冷却システムを正確かつ信頼性のある方法で制御します。高度な機能とユーザーフレンドリーなインターフェースを備えた当社のTECコントローラは、研究者やエンジニアが様々なアプリケーションで温度調整を最適化できるようサポートします。
電子、フォトニクス、テスト、製造、医療など、正確な温度制御を必要とするあらゆる分野で、Meerstetter TECコントローラは優れた熱制御のソリューションです。

エレクトロニクス、フォトニクス、テスト、製造、医療、または正確な温度制御が
必要なあらゆる分野で作業している場合でも、meerstetter社のTECコントローラは
優れた熱管理を実現致します。

各TECコントローラの詳細は下記または公式ウェブサイトをご参照ください

特徴
■すべてのTEC製品にバイポーラDC出力を搭載
　→ペルチェ素子を直流で駆動でき、電流は正方向と負方向の両方に流れます。
　　ペルチェ素子の寿命を最大限に延ばします。
■レーザーシステムへのスムーズかつ簡単な統合を実現する多用途の通信インターフェイス
■通信インターフェースを使用すると、当社のTEC製品をシステムに迅速に統合できます。
■当社のTEC製品はNTCや熱電対(K-type)、RTDなどのセンサーをサポート
　→精密な温度測定と制御の多様なオプションを提供
■選べる温度センサー(Probe Input)：PT100, PT1000, NTC, VIN1

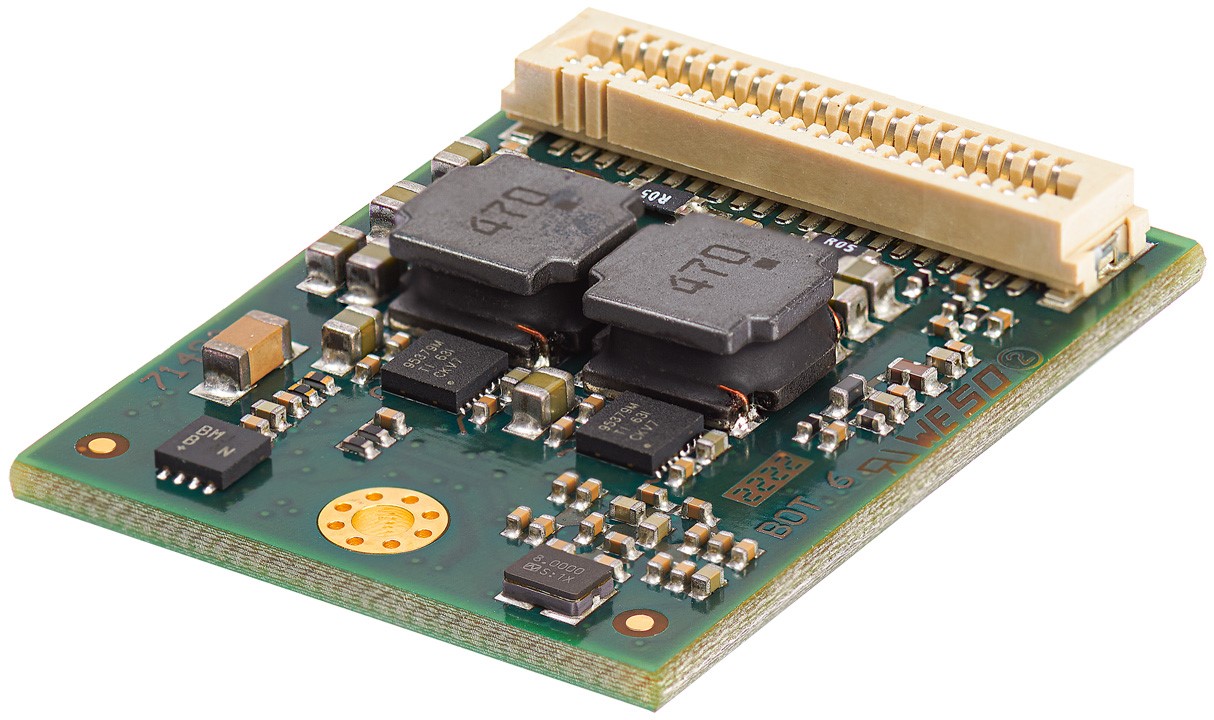

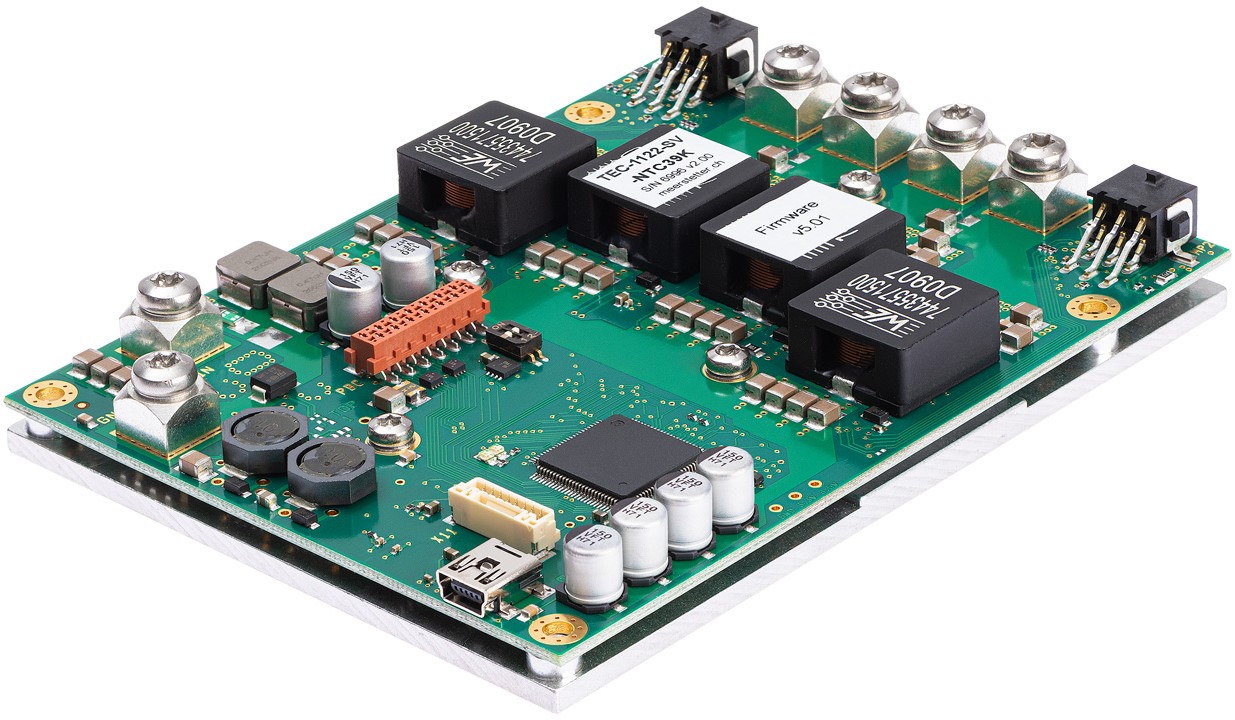

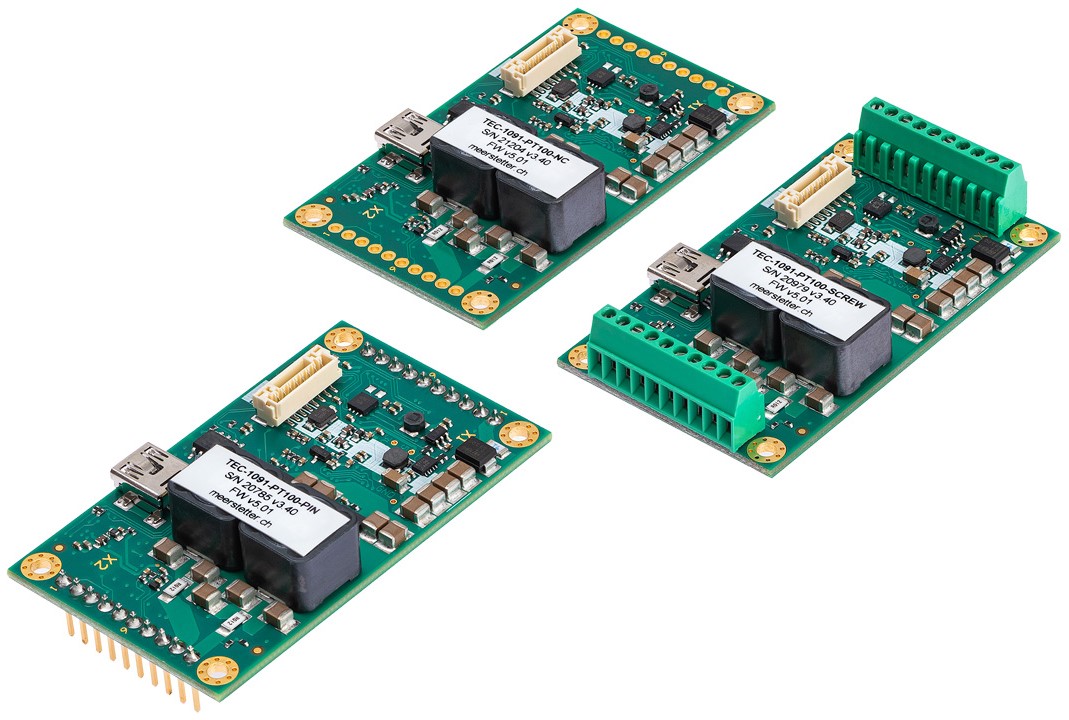

TEC-1092 TEC-1091 TEC-1122-SV

出力電流値	±0～1.2A	±0～4A	±0～10A	±0～5A	±0～16A	±0～25A
出力電圧値	0～9.6V	0～21V	0～21V	0～56V	0～30V	0～56V
冷却能力 (Typ)	6W	42W	105W	140W	240W	700W
パワークラス	Micro	Small	Medium	Mid-High	Large	Extra-Large
1bipolar ch	TEC-1092	TEC-1091	TEC-1089	TEC-1162	TEC-1090	TEC-1163
2bipolar ch	--	TEC-1161A	TEC-1122 TEC-1161-10A	TEC-1166	TEC-1123	TEC-1167

meerstetter engineering社製 TECコントローラ製品ラインナップ

型番	出力電流値 (PWM無, bipolar)	出力電圧値	DC入力値	冷却能力 (Typ. @cop=0.5)	寸法	通信インターフェース
TEC-1092	±0～1.2A	0～9.6V	5～12V	6W	36x28x8.5mm	RS485, RS232 TTL
TEC-1091	±0～4A	0～21V	5～24V	41W	65x38x14mm	RS485, RS232 TTL, USB, CANopen
TEC-1089-SV	±0～10A	0～21V	12～24V	105W	75x60x18mm	RS485, USB
TEC-1162	±0～5A	0～56V	11.5～63V	150W	160x65x24mm	RS485, RS232 TTL, USB, CANopen
TEC-1090-HV	±0～16A	0～30V	12～36V	240W	75x60x18mm	RS485, USB
TEC-1163	±0～25A	0～56V	11.5～36V	700W	160x65x28mm	RS485, USB, RS232 TTL, CANopen
TEC-1161-4A	2x ±0～4A	0～21V	5～24V	2x42W	Screw: 77x48x19mm PIN: 77x48x19.8mm	RS485, (RS232 TTL on demand), USB, CANopen
TEC-1161-10A	2x ±0～10A	0～9.6V	5～24V	2x105W	36x28x8.5mm	RS485, (RS232 TTL on demand), USB, CANopen
TEC-1122-SV	2x ±0～10A	0～21V	12～24V	120x90x18W	65x38x14mm	RS485, USB
TEC-1166	±0～5A	0～56V	11.5～63V	2x140W	160x100x24mm	RS485, USB, RS232 TTL, CANopen
TEC-1123-HV	2x ±0～16A	0～30V	12～36V	2x240W	160x65x28mm	RS485, USB
TEC-1167	2x ±0～25A	0～56V	11.5～63V	2x700W	160x100x28mm	RS485, USB, RS232 TTL, CANopen

出力ch数 TEC-1092～TEC1163：1, TEC1161-4A～TEC-1167：2
温度精度：0.01℃以上
用途例：冷却用、半導体産業、科学機器、バイオ/ライフサイエンス、通信、産業用プロセス制御他

FAQ for TEC (よくある質問：TECコントローラ編)

Q.TECコントローラについて教えてください。。

A.技術的または科学的用途では、温度変動とは無関係に、物体を可能な限り
　一定の温度に保つ必要があります。
　これらの要求を満たすために、冷却および加熱にはペルチェ素子が使用されたり、
　加熱には抵抗ヒーターが使用されることがよくあります。
　TEC コントローラは、温度センサーからのフィードバックによって
　調整された電流と電圧を熱素子に供給することで温度を制御します。

Q.TEC/ペルチェコントローラは何に使えますか？

A.冷却CCDや人工気候室(Climate Chamber)、DNAシークエンシング(DNA塩基配列決定)、
　熱サイクルテスト、細菌や昆虫の行動研究、他

Q.最適なTECコントローラを見つけるにはどうすればよいですか?

A.ペルチェ素子の動作範囲を定義し、動作電流と電圧(Io/Uo)を選択します。
　※効率的に冷却するにはペルチェ素子の寸法を拡大します。

　● I〇/IMax = 0.0....0.33 if ΔT < 25°
　または、
　● I〇/IMax = 0.33....0.66 if ΔT < 25°

Q.TECコントローラに適合する電源ユニットはどうすればいいですか。
　また、そしてTECコントローラに適した電源を見つけるにはどうすればよいですか。

A.最初にTECコントローラの動作電圧をご参照ください。
　
