・オブジェクトフィールド全体に歪の無い高品質イメージ

・HDTV品質

・CCDカメラ時代に適用した鮮明な画像を得る VISIONMES®レンズ

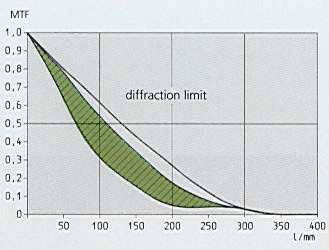

・最大分解能を得るための回折限界イメージ

・開放度の大きな絞りによる短時間の露光

・絞り手動設定

・被写体の焦点深度と輪郭の最適な適合

・ストレイライトへの低感度

・どんな標準のCCDマトリクスにも接続可能なモジュールのデザイン

・目盛りの付いたオブジェクトフィールドは最大口径300mm

——————————————————————————————————

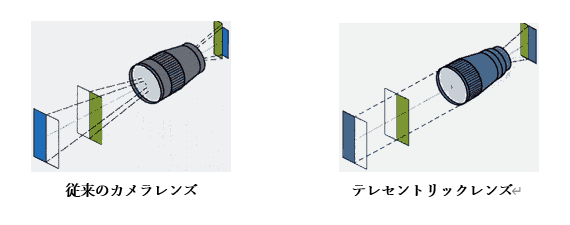

テレセントリックレンズは、平行なビームパスを持っ撮像レンズで、
これは従来使われてきたカメラレンズと、ほんのわずかな違いであるにすぎないかもしれませんが、CCDカメラによって物の非接触測定、検査、および識別を可能にしたのはテレセントリックレンズです。
——————————————————————————————————

テレセントリックレンジ内のイメージパラメータが常に一定になるため、
被計測物体が異なった撮影距離があっても、深さ寸法は測定値に影響も与えません。

・被写体深度は深く、その範囲で倍率が一定です。

・視差による画像の歪みがありません。

・テレセントリック照明との併用により、平板な鏡面状ワークについて、
安定した画像が取り込めます

・従って、奥行きのある部品の形状測定精度を大幅に改善します。

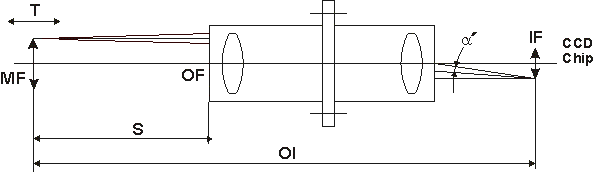

　　　　　　　　・OF = Object field
　　　　　　　　・IF = Image field
　　　　　　　　・OI = Object to image distance
　　　　　　　　・S = Object distance
　　　　　　　　・T = Telecentric range
　　　　　　　　・Image side aperture = sin Alpha
　　　　　　　　・Imaging scale = Image field/ Object field
　　　　　　　　・MF = Measuring field size

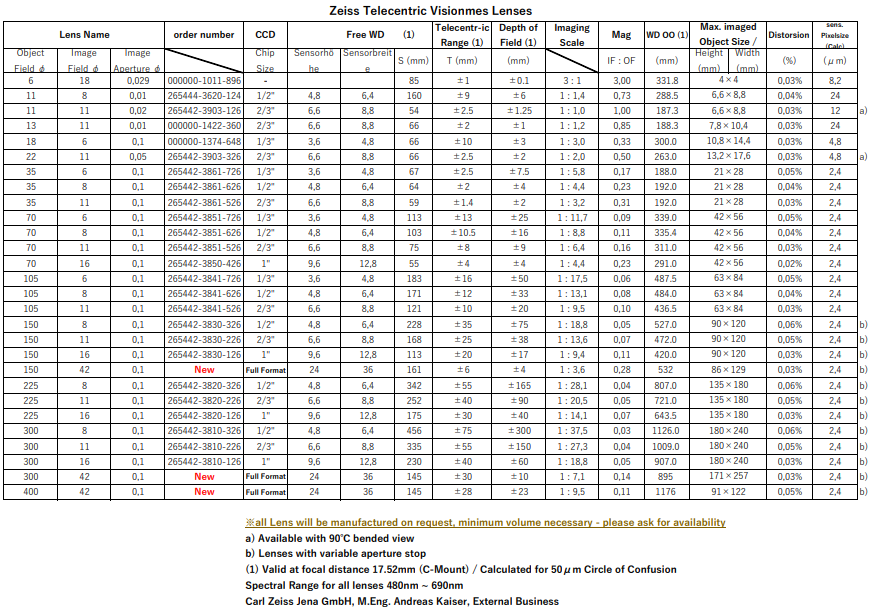

テレセン一覧表
上記表のPDFをご用意しております。
上記、テレセン一覧表をクリックの上、ご入手ください。
