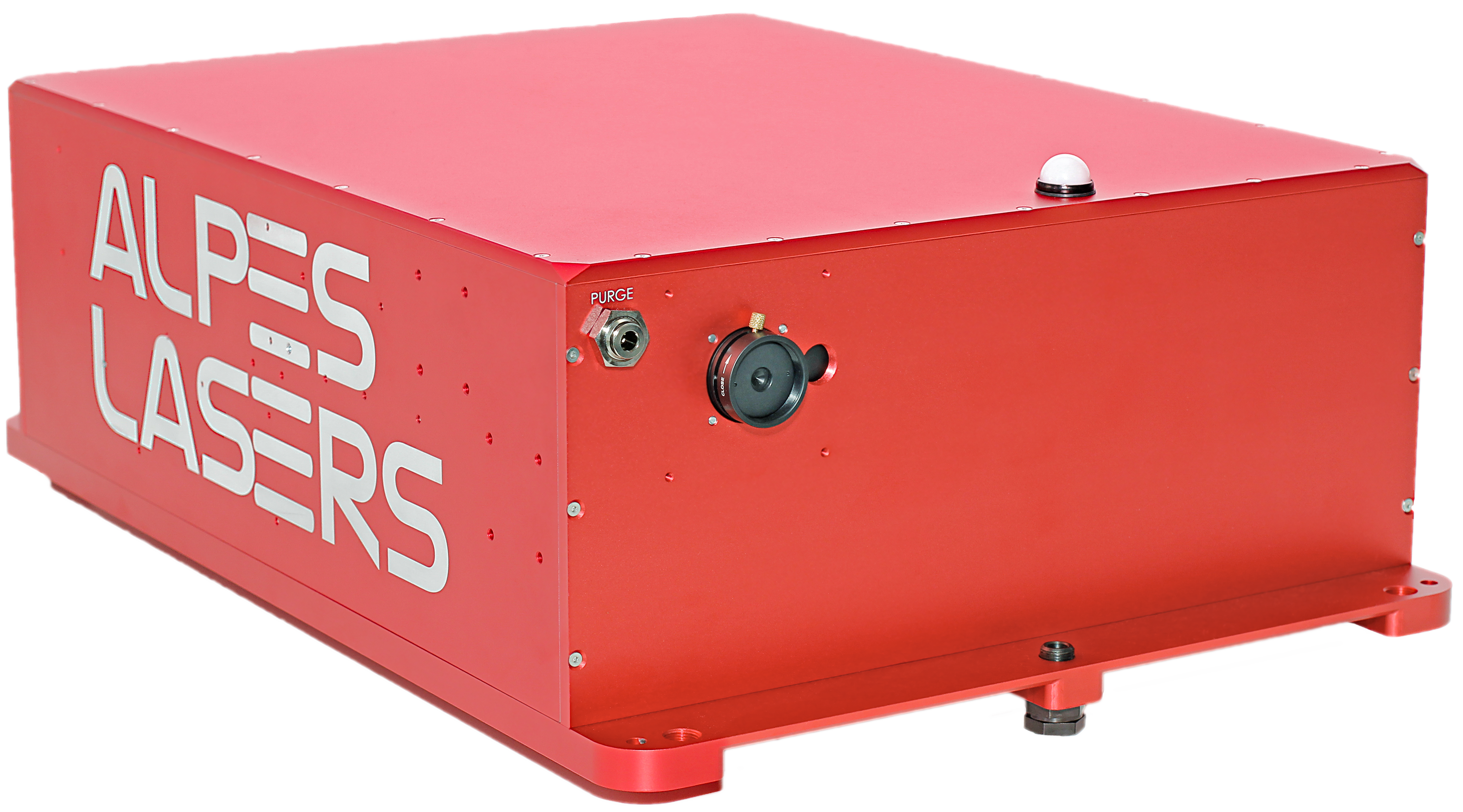

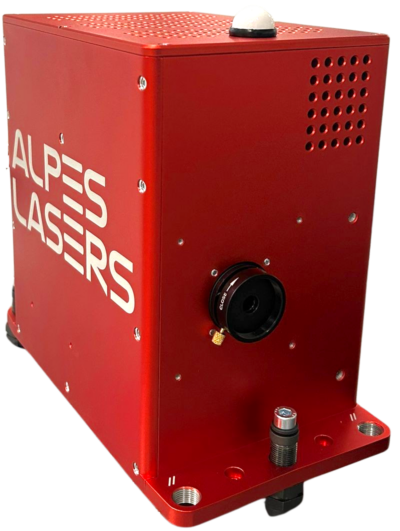

GLIDER
Alpes Lasers社 オールインワン中赤外線光源 NEW!!
Alpes Lasers社は旧製品であるEC用室温パルスブロードゲインレーザーを
改良し、新たに中赤外線光源「GLIDER」の取り扱いを開始致しました。
GLIDERは広範囲な調整が可能であり、外部共振器型設計に基づいた本製品は、組み立てや外部ドライバを必要としないモノリシックなオールインワン光源です。出力は単一光ビームで、その波長は最大約2200cm⁻¹の範囲でご選択いただけます。
GLIDERは広範囲のスペクトル調整が可能なシングルモード動作用に設計されています。Glider は、単一または複数の量子カスケードレーザー(QCL)ゲイン(利得)チップ、リトロー配置の格子調整された拡張光キャビティ、
ドライバ、および制御ソフトウェアで構成されています。システムは組み立てられた状態で密閉ハウジングされいますので調整は不要です。
GLIDERは、単一モジュール構成またはマルチモジュール構成でご利用いただけます。マルチモジュール構成では、最大4つの異なるモジュールを収容して、より広い範囲をカバーできます。システムには、全ての機能にアクセスできるWebベースのグラフィカル ユーザーインターフェース用のコントローラが付属しています。モジュールのOEMバージョンは、別途お問合せください。

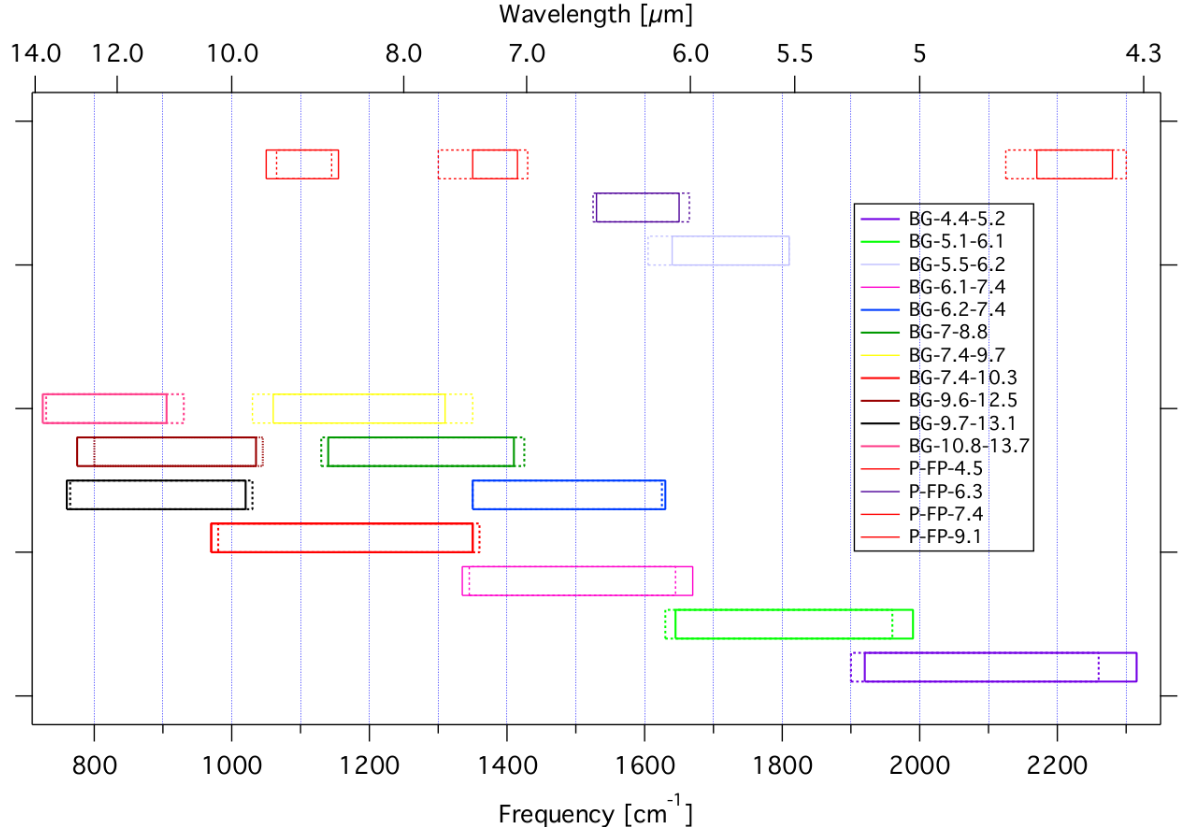

下のグラフは、GLIDERで使用されるチップでカバーできる範囲を示しており、直接の放射範囲を実線で示しています。)
(クリックで拡大いただけます。)
下記製品紹介は、パルスモードで示されたブロード ゲイン レーザーの特定の性能を示しています(※CWで動作するBG-3.2-3.6 を除く)。チューニング範囲とチューニング範囲での最小パワーのみが仕様の一部です。一般的なチューニング曲線は例として示され、各レーザーは異なるチューニング曲線を持ちます。平均出力はチューニング範囲で変化し、最適ポイントは最小値を大幅に超えますが、この最大値はレーザーごとに異なります。
製品紹介

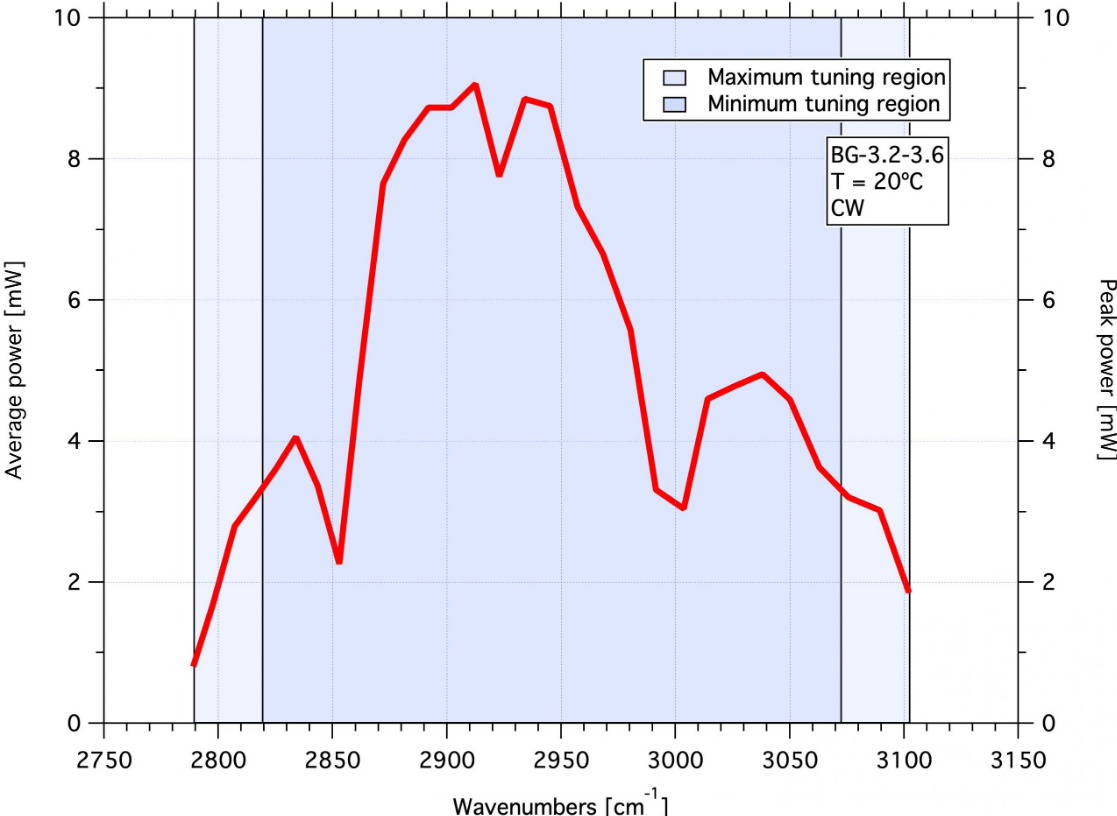

① ICL BG-3.2-3.6 (←New！)
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <2820cm⁻¹ | >3070cm⁻¹ | >2mW | 下図参照 |

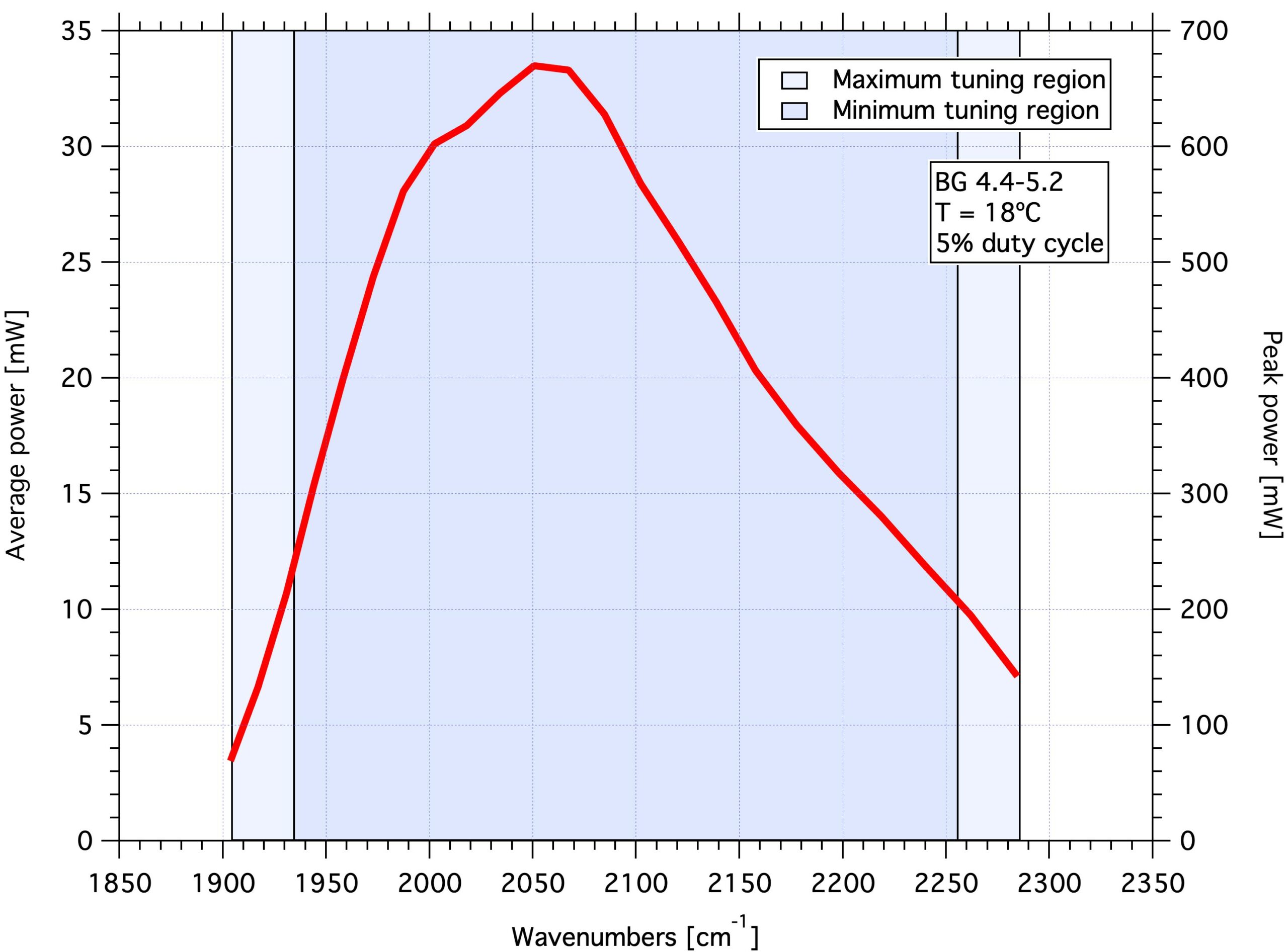

② BG-4.4-5.2 (※現在ご案内不可製品)
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1970cm⁻¹ | >2230cm⁻¹ | >4mW | 下図参照 |

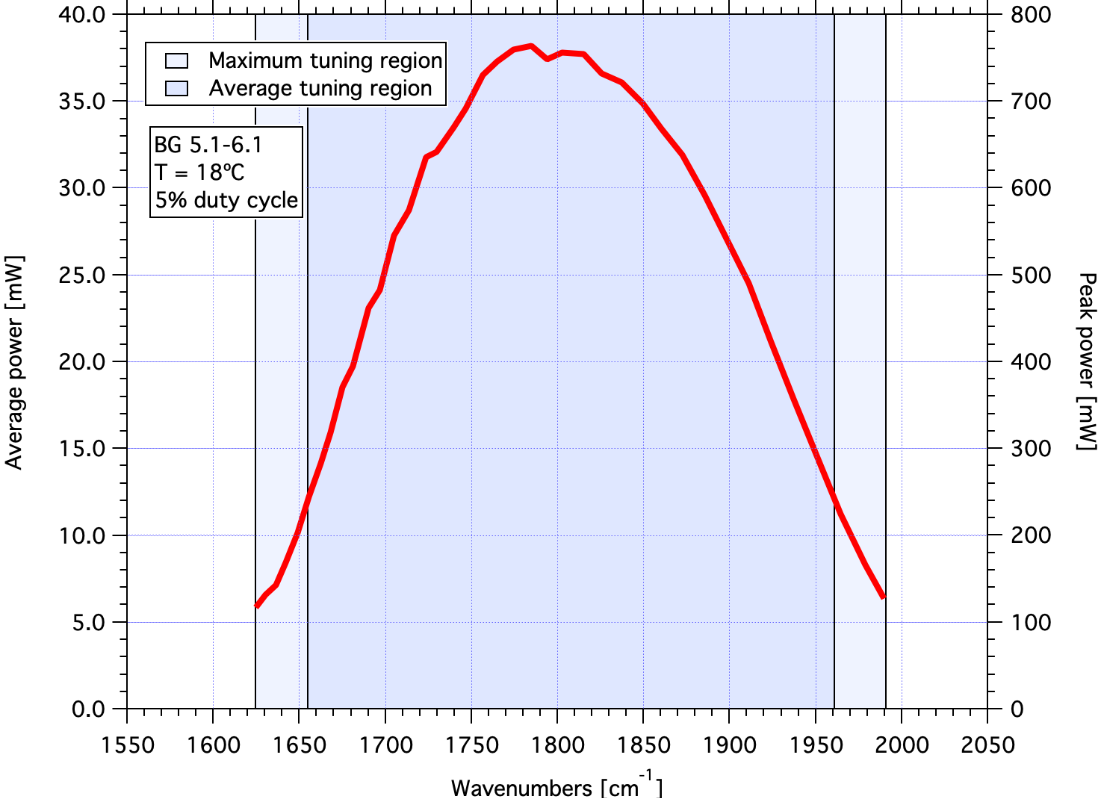

③ BG-5.1-6.1
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1660cm⁻¹ | >1930cm⁻¹ | >5mW | 下図参照 |

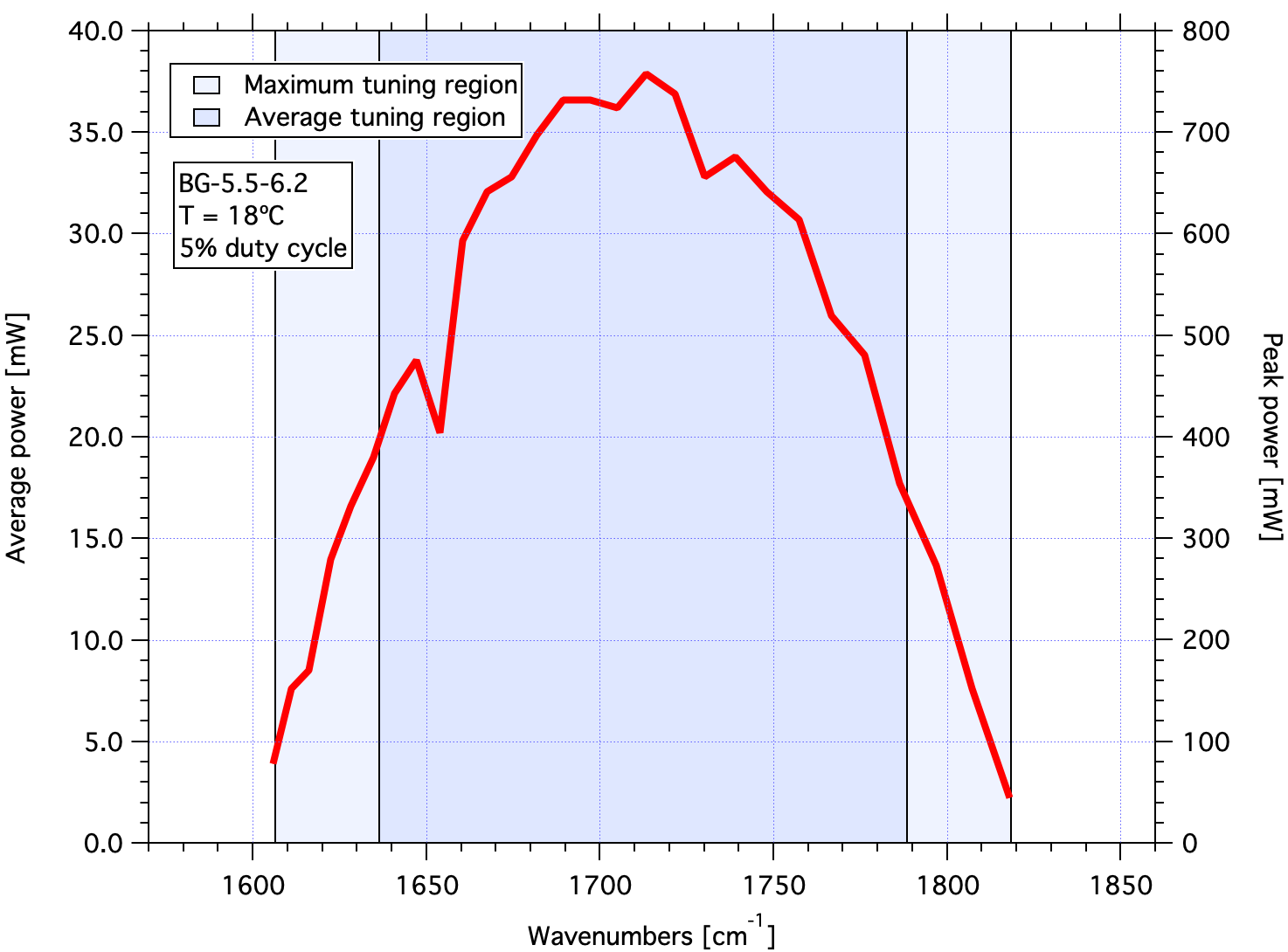

④ BG-5.5-6.2
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1635cm⁻¹ | >1780cm⁻¹ | >7mW | 下図参照 |

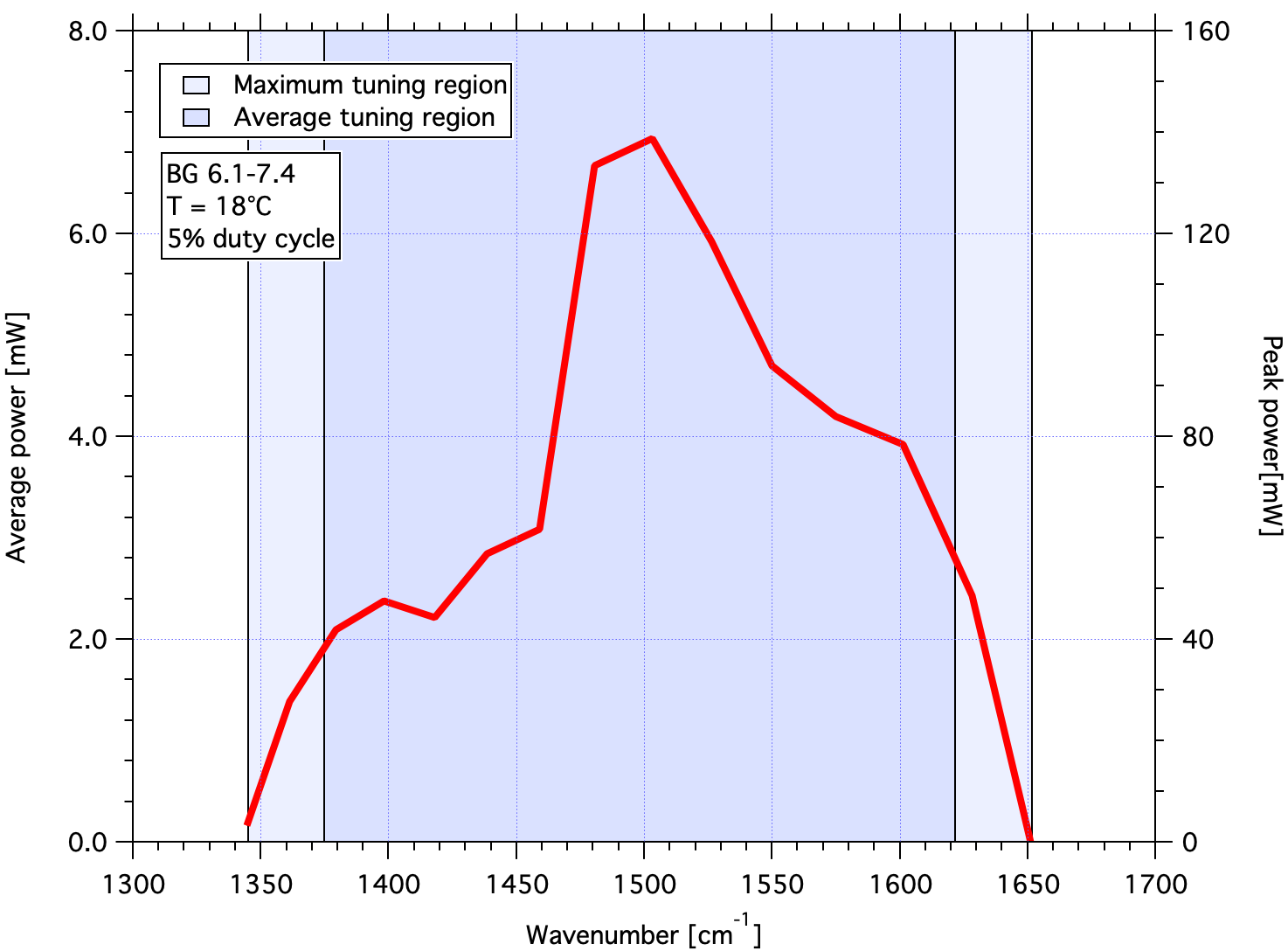

⑤ BG-6.1-7.4
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1375cm⁻¹ | >1615cm⁻¹ | >0.8mW | 下図参照 |

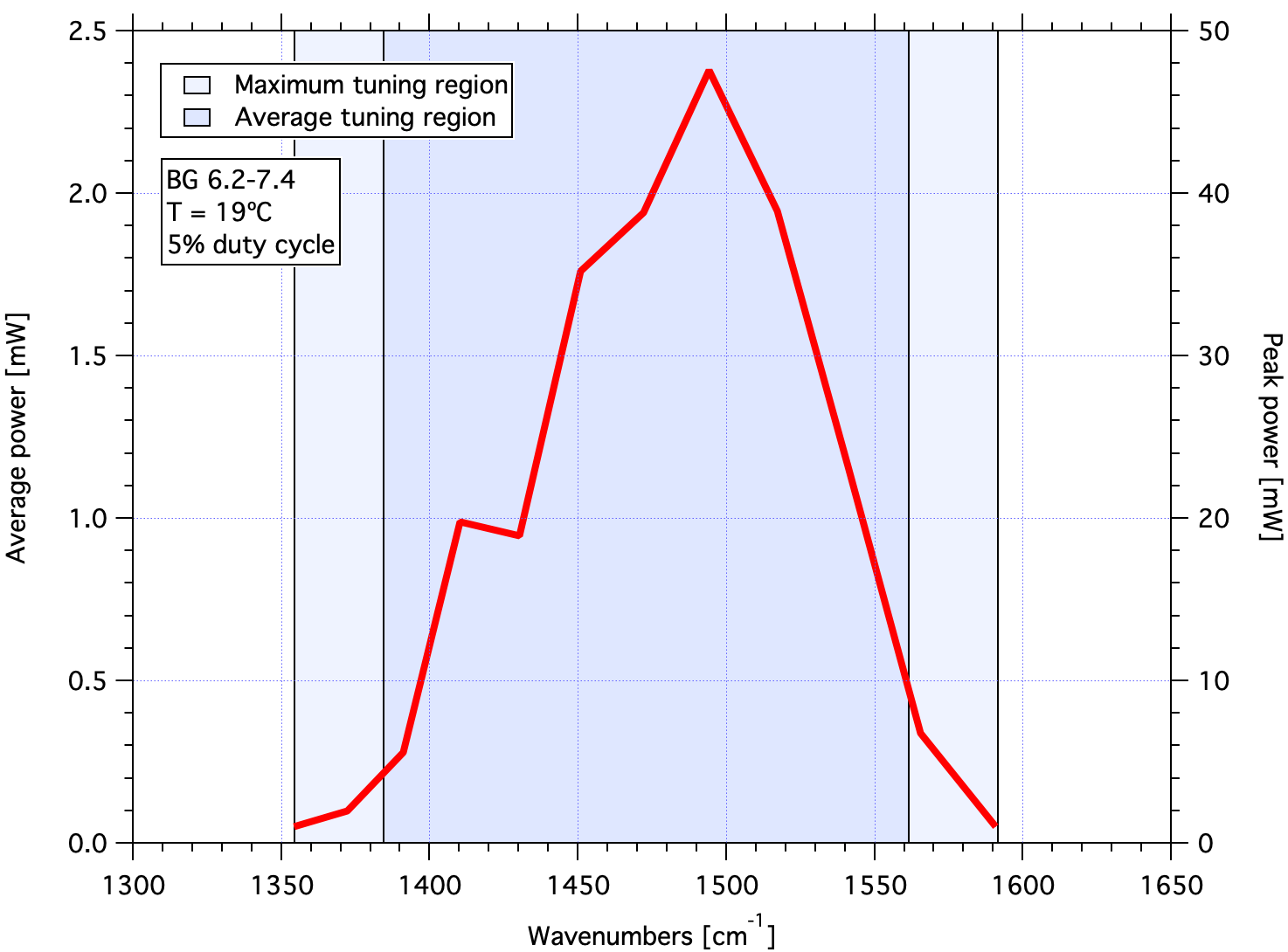

⑥ BG-6.2-7.4
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1380cm⁻¹ | >1595cm⁻¹ | >0.1mW | 下図参照 |

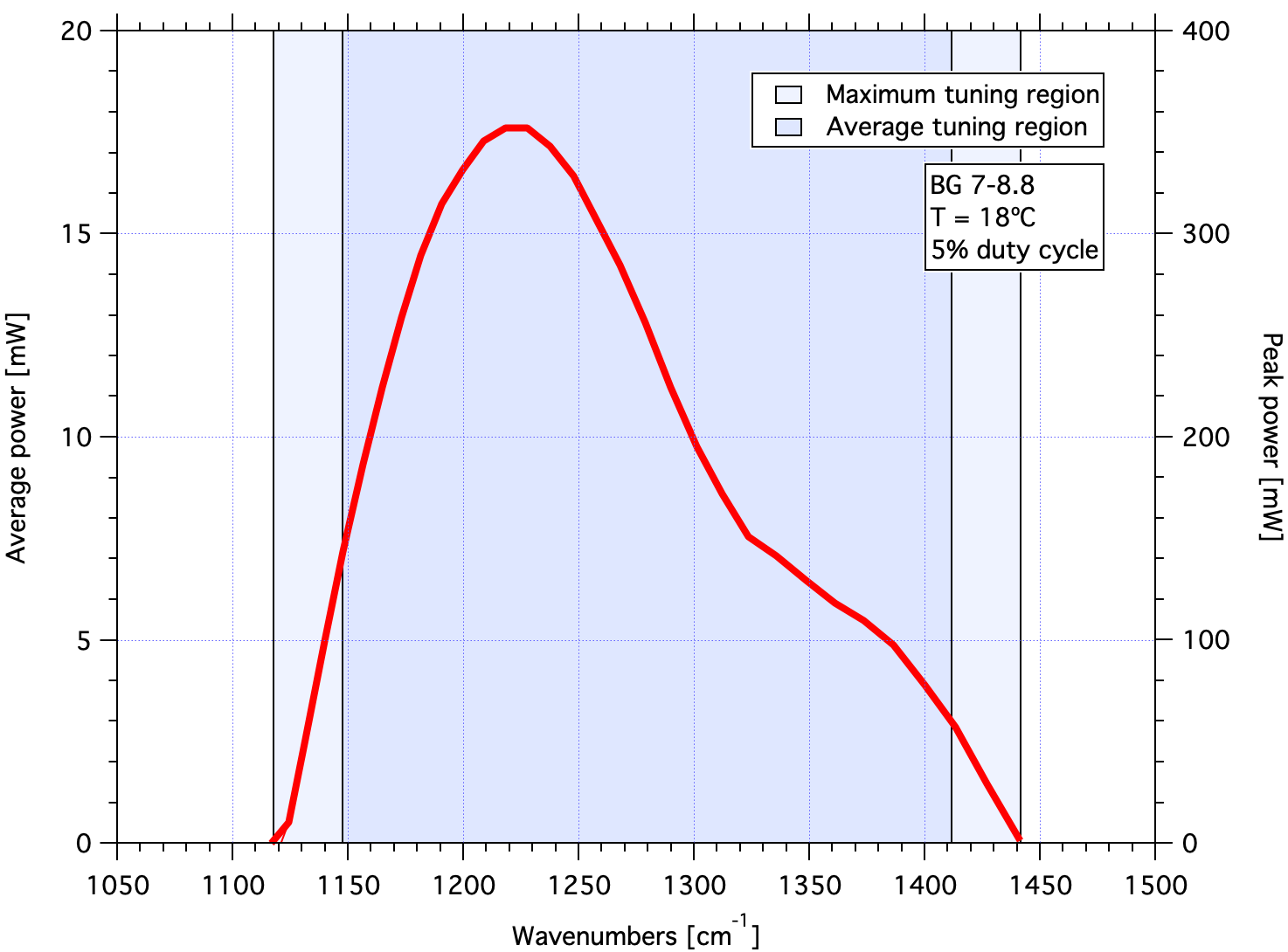

⑦ BG-7-8.8
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1160cm⁻¹ | >1595cm⁻¹ | >1.2mW | 下図参照 |

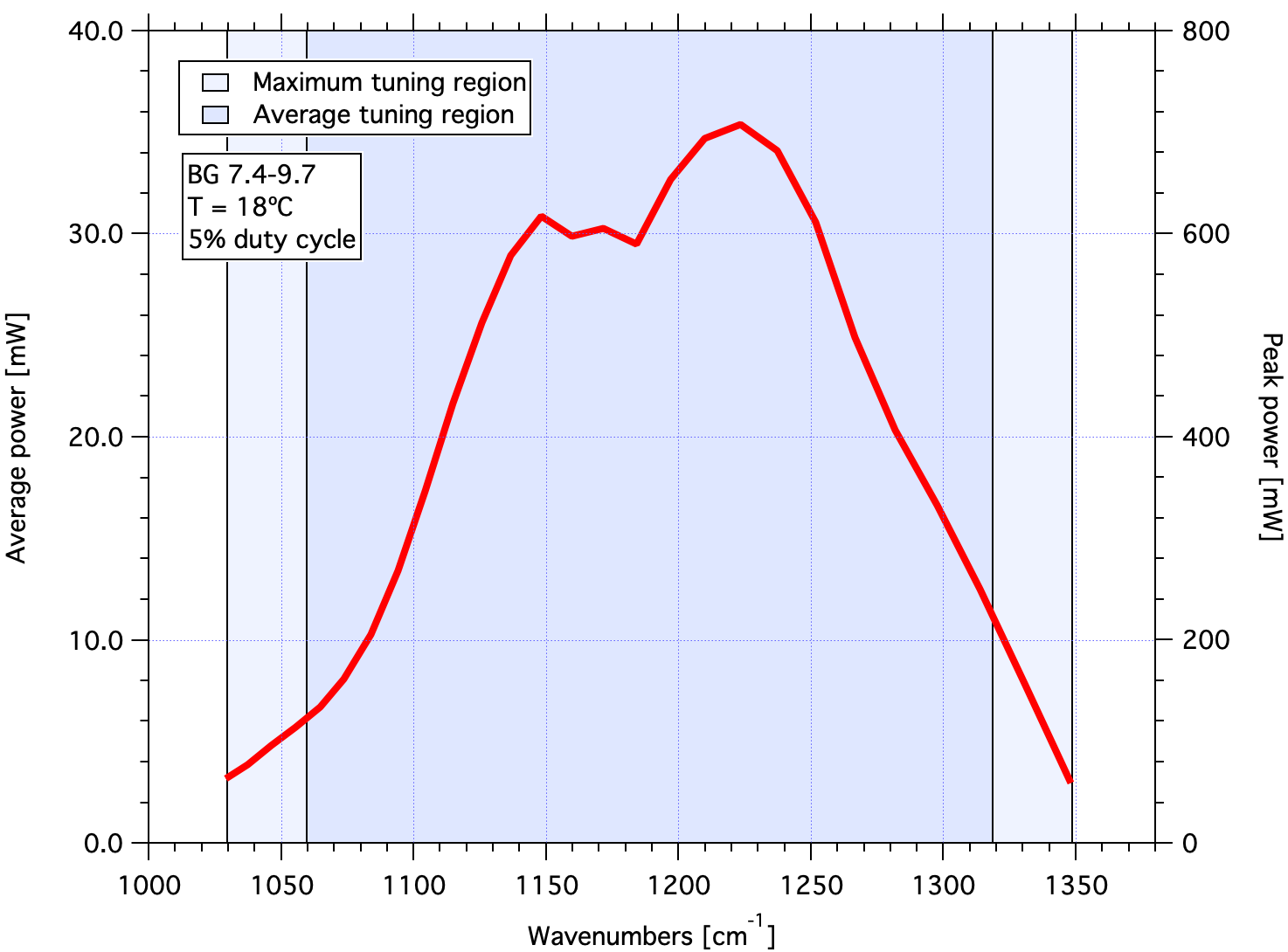

⑧ BG-7.4-9.7
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1060cm⁻¹ | >1320cm⁻¹ | >2.5mW | 下図参照 |

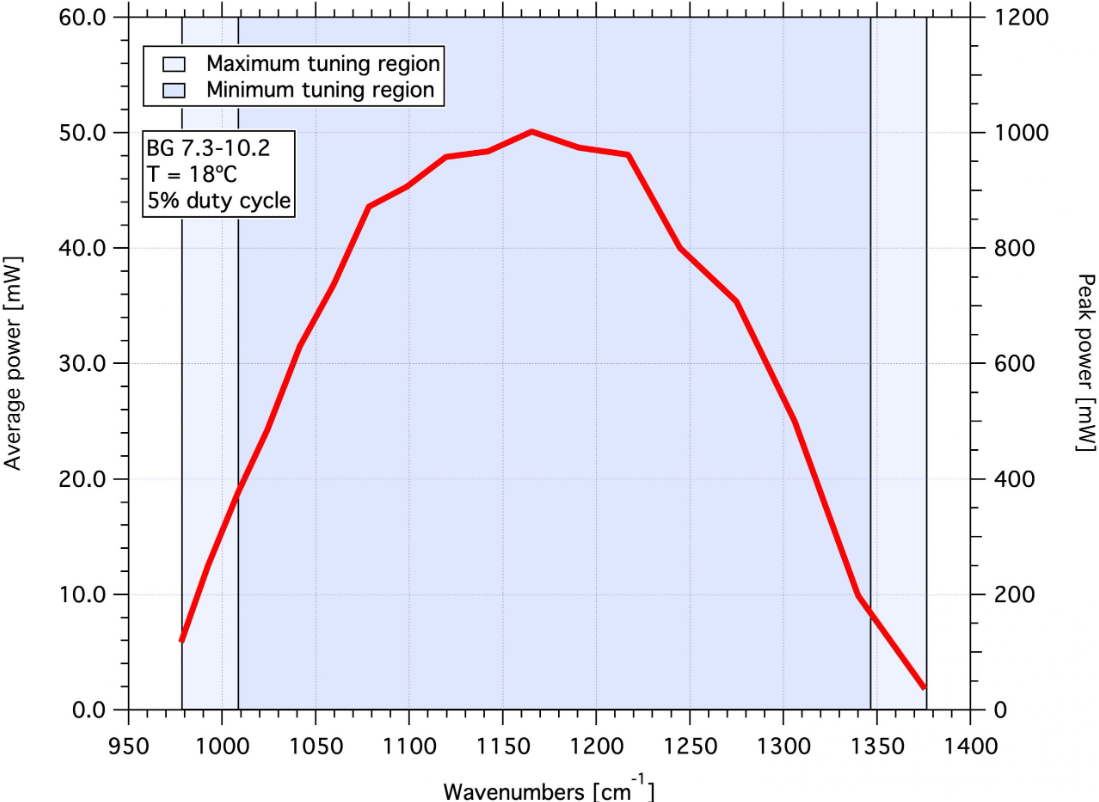

⑨ BG-7.3-10.2
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1010cm⁻¹ | >1345cm⁻¹ | >8mW | 下図参照 |

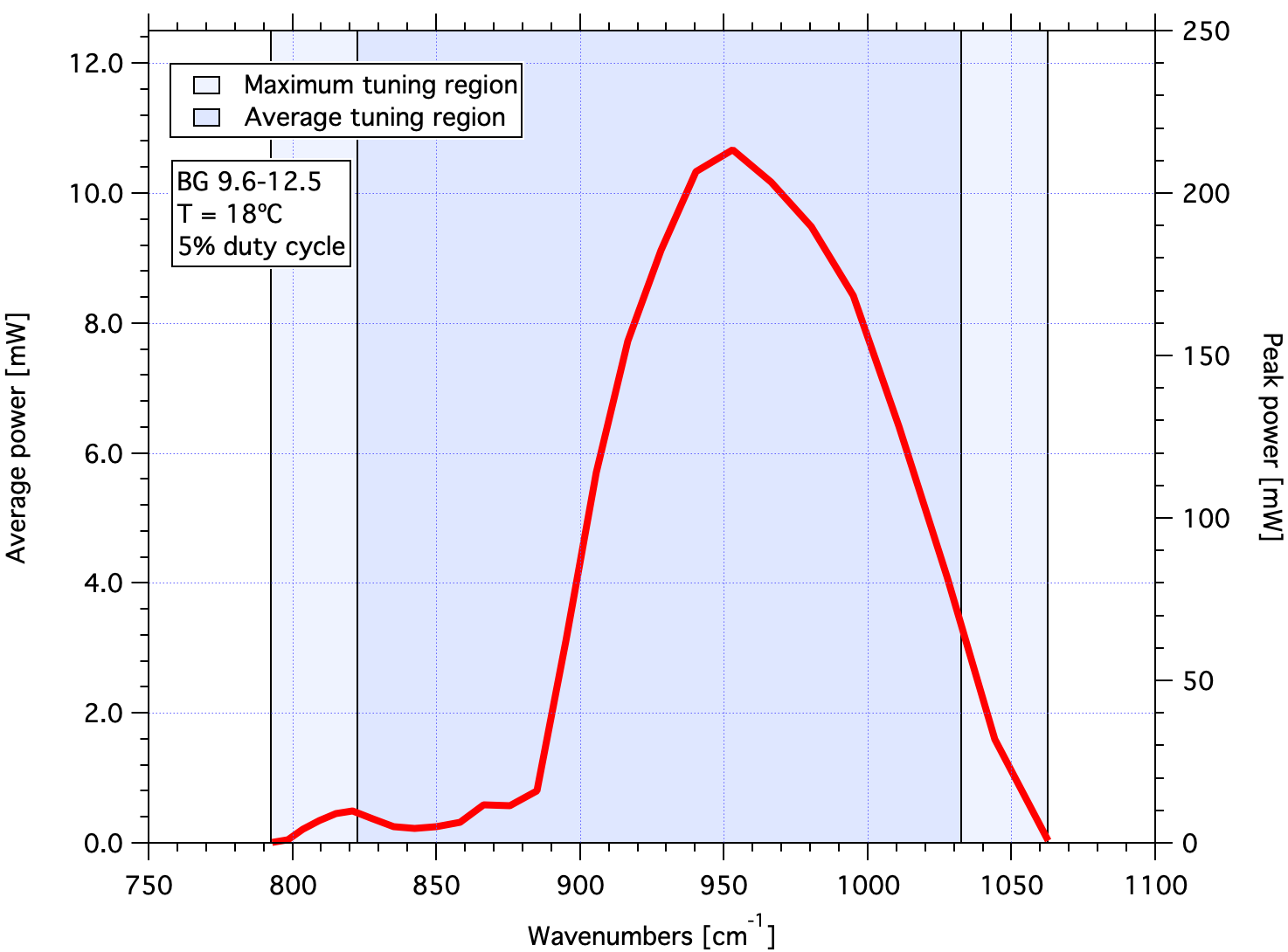

⑩ BG-9.6-12.5
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <830cm⁻¹ | >1015cm⁻¹ | >0.1mW | 下図参照 |

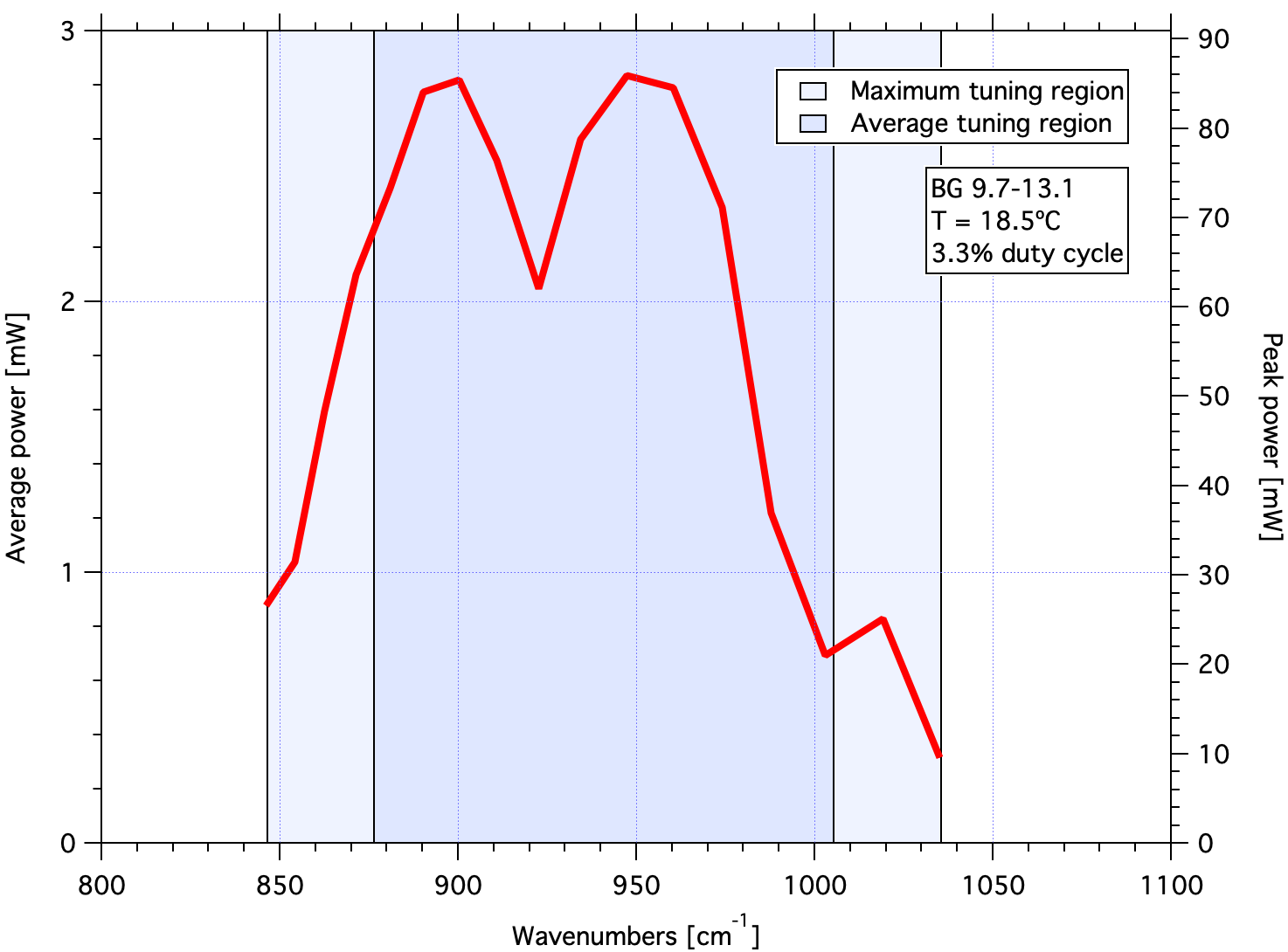

⑪ BG-9.7-13.1
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <795cm⁻¹ | >1000cm⁻¹ | >0.25mW | 下図参照 |

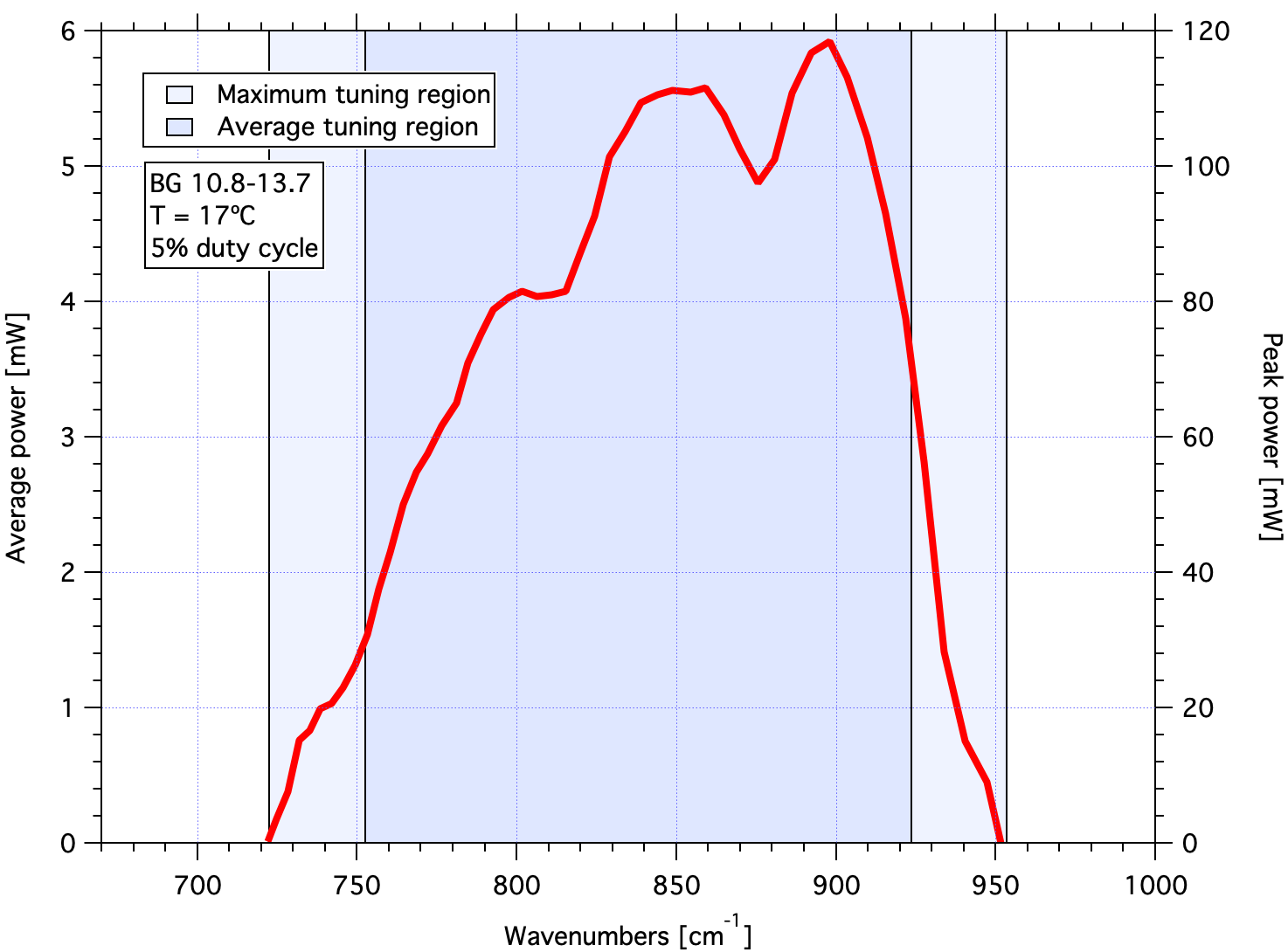

⑫ BG-10.8-13.7
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <760cm⁻¹ | >900cm⁻¹ | >0.25mW | 下図参照 |
FPレーザータイプ
さらに、ゲインの狭い標準的なファブリペローレーザーも旧製品のECLK(Extra Cavity Laser Kit: 外部共振器レーザーキット)と互換性があります。ここでは、利用可能な性能の小さなサブセットを確認できます。 他の波長での性能については、御問い合わせください。

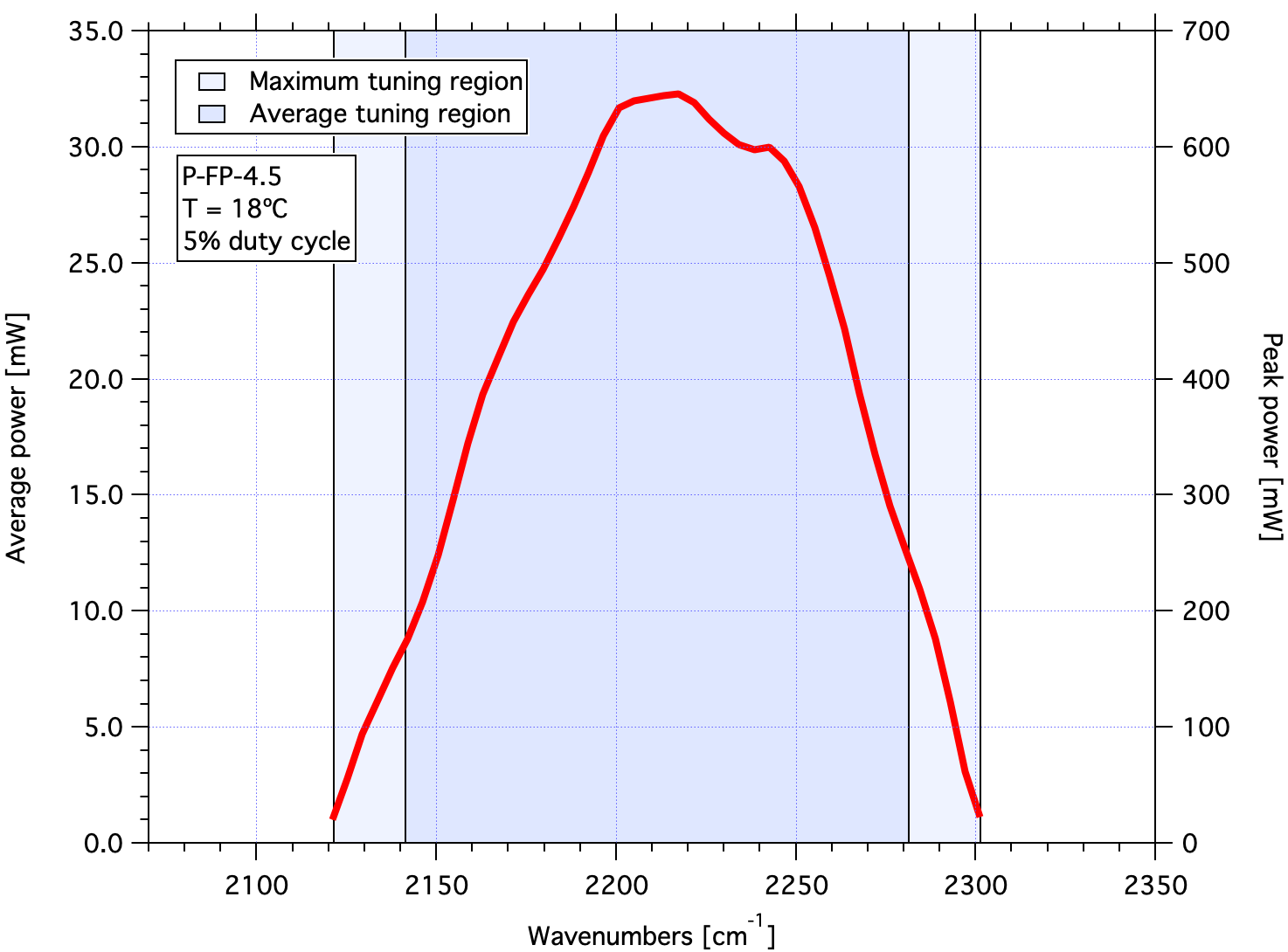

① P-FP-4.5
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <2415cm⁻¹ | >2285cm⁻¹ | >4mW | 下図参照 |

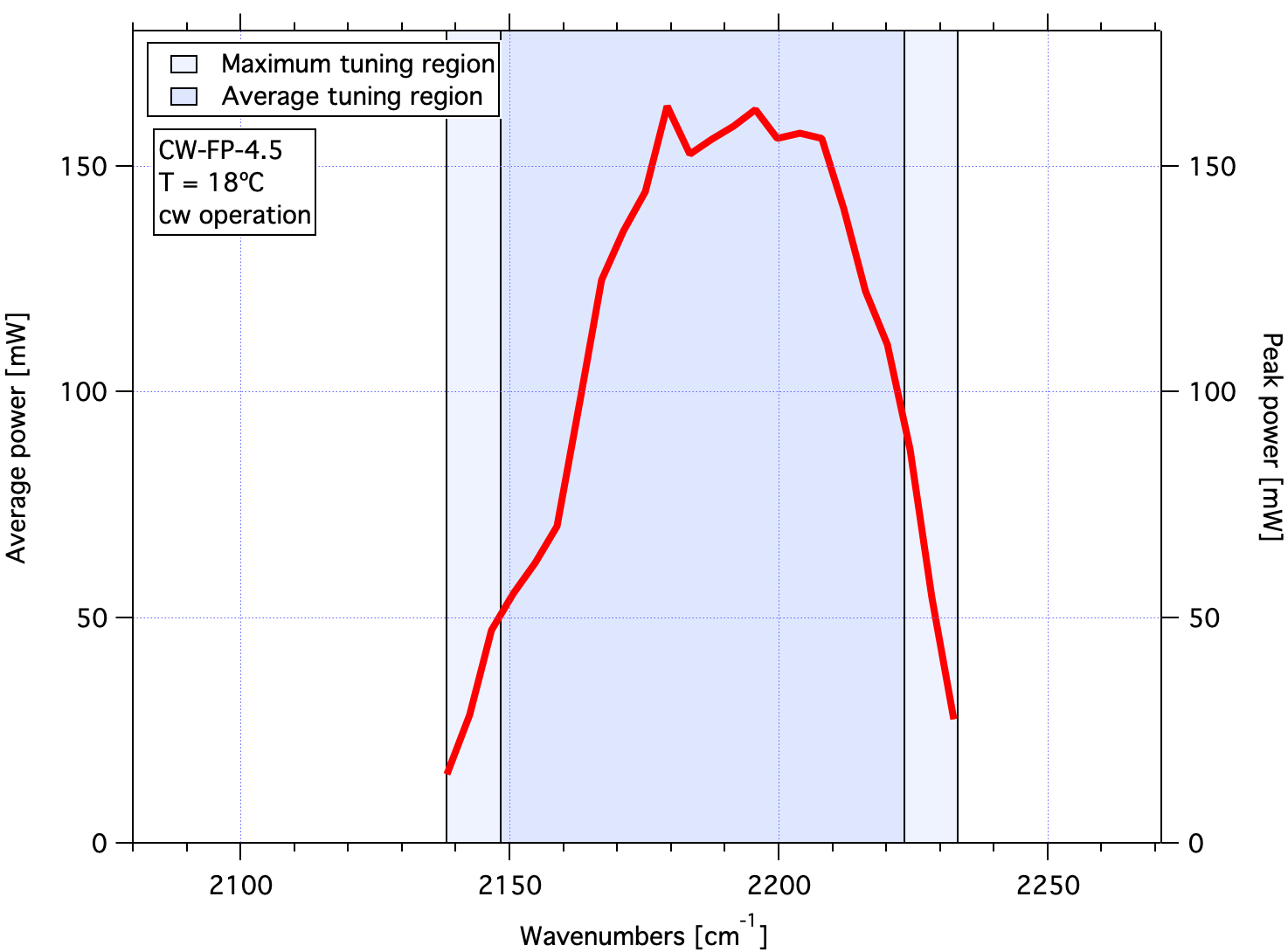

② CW-FP-4.5
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <2160cm⁻¹ | >2210cm⁻¹ | >4mW | 下図参照 |

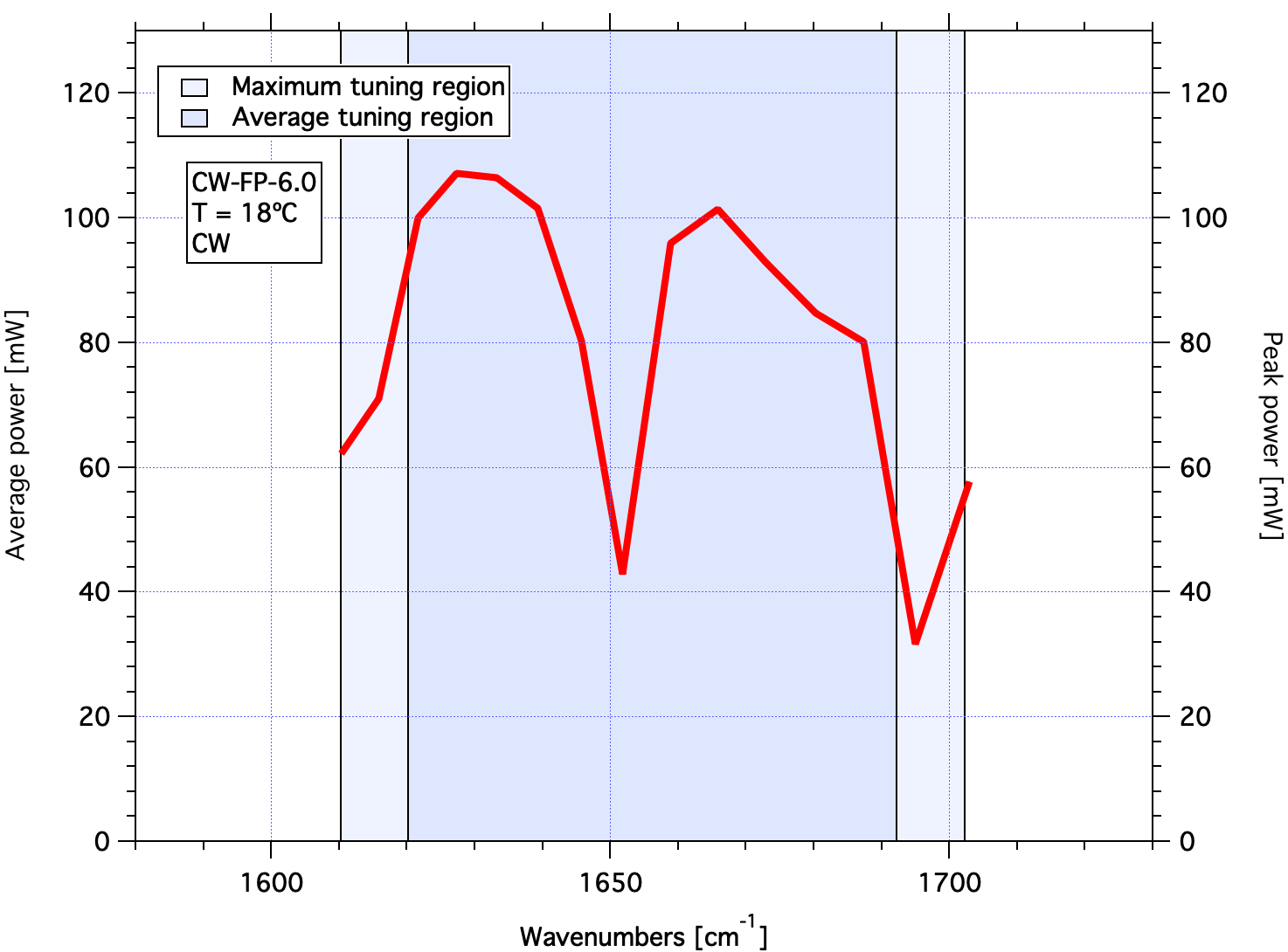

③ CW-FP-6.0
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1640cm⁻¹ | >1670cm⁻¹ | >30mW | 下図参照 |

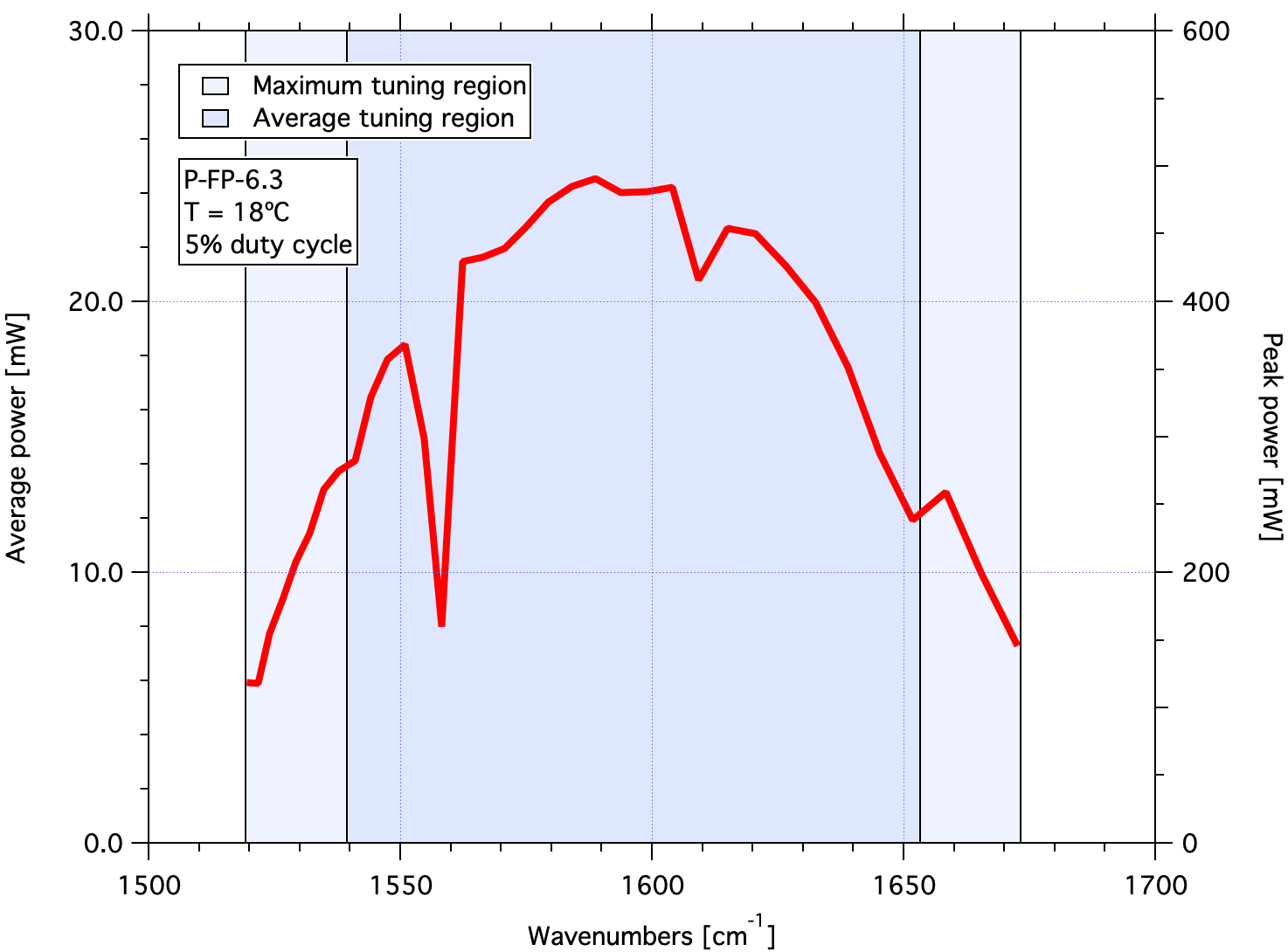

④ P-FP-6.3
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1545cm⁻¹ | >1645cm⁻¹ | >4mW | 下図参照 |

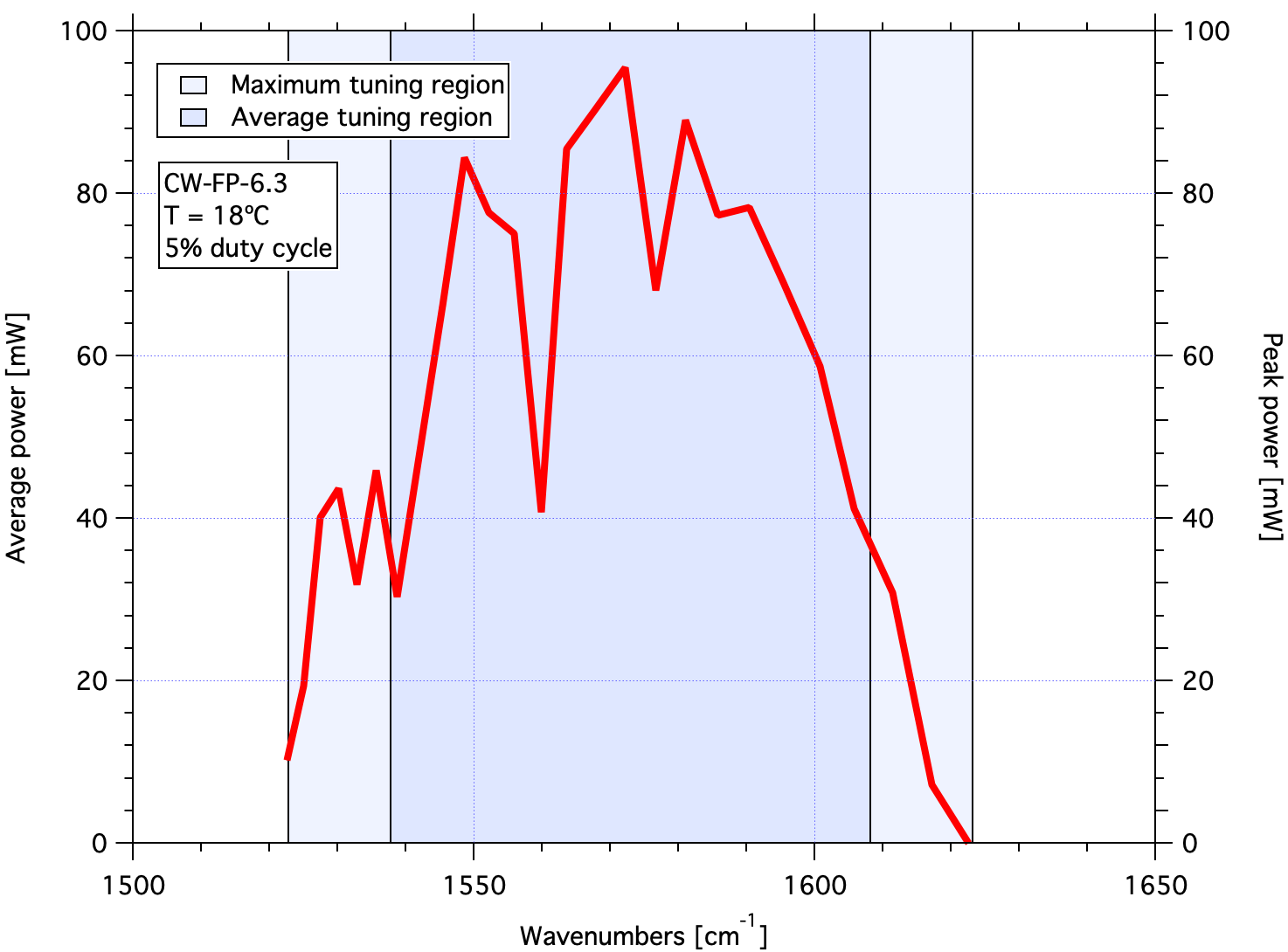

⑤ CW-FP-6.3
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1545cm⁻¹ | >1600cm⁻¹ | >4mW | 下図参照 |

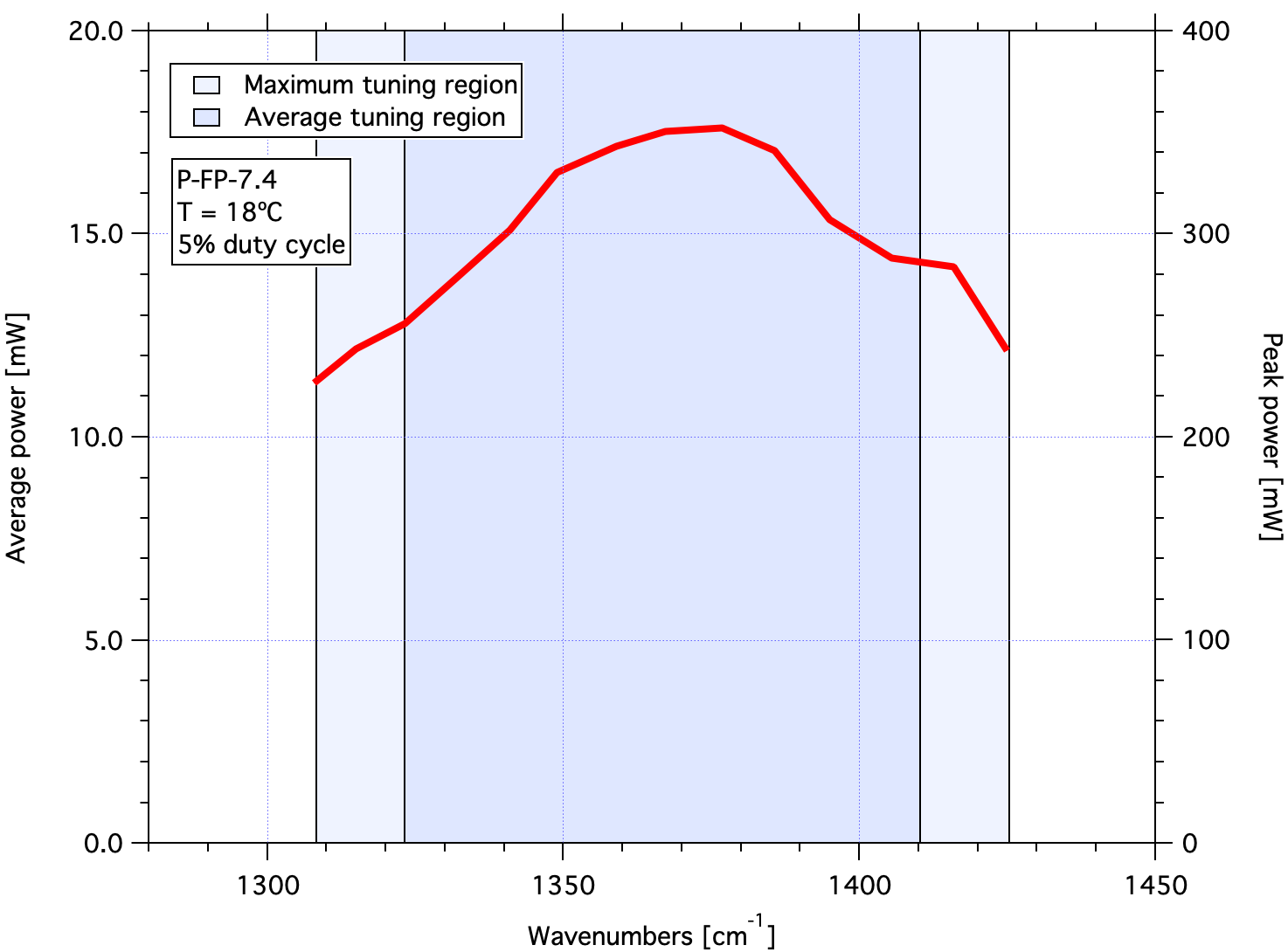

⑥ P-FP-7.4
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1320cm⁻¹ | >1410cm⁻¹ | >4mW | 下図参照 |

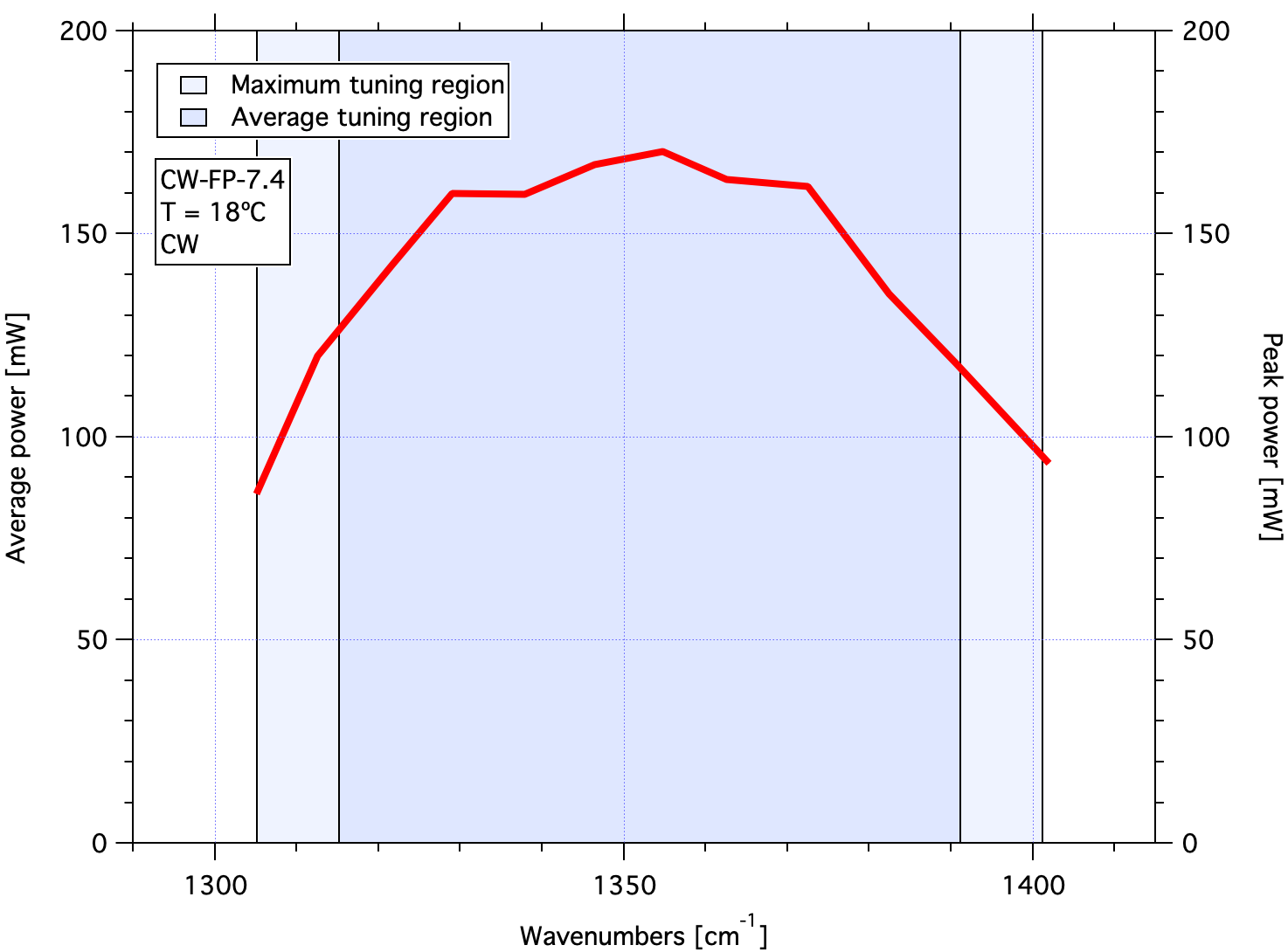

⑦ CW-FP-7.4
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1320cm⁻¹ | >1380cm⁻¹ | >4mW | 下図参照 |

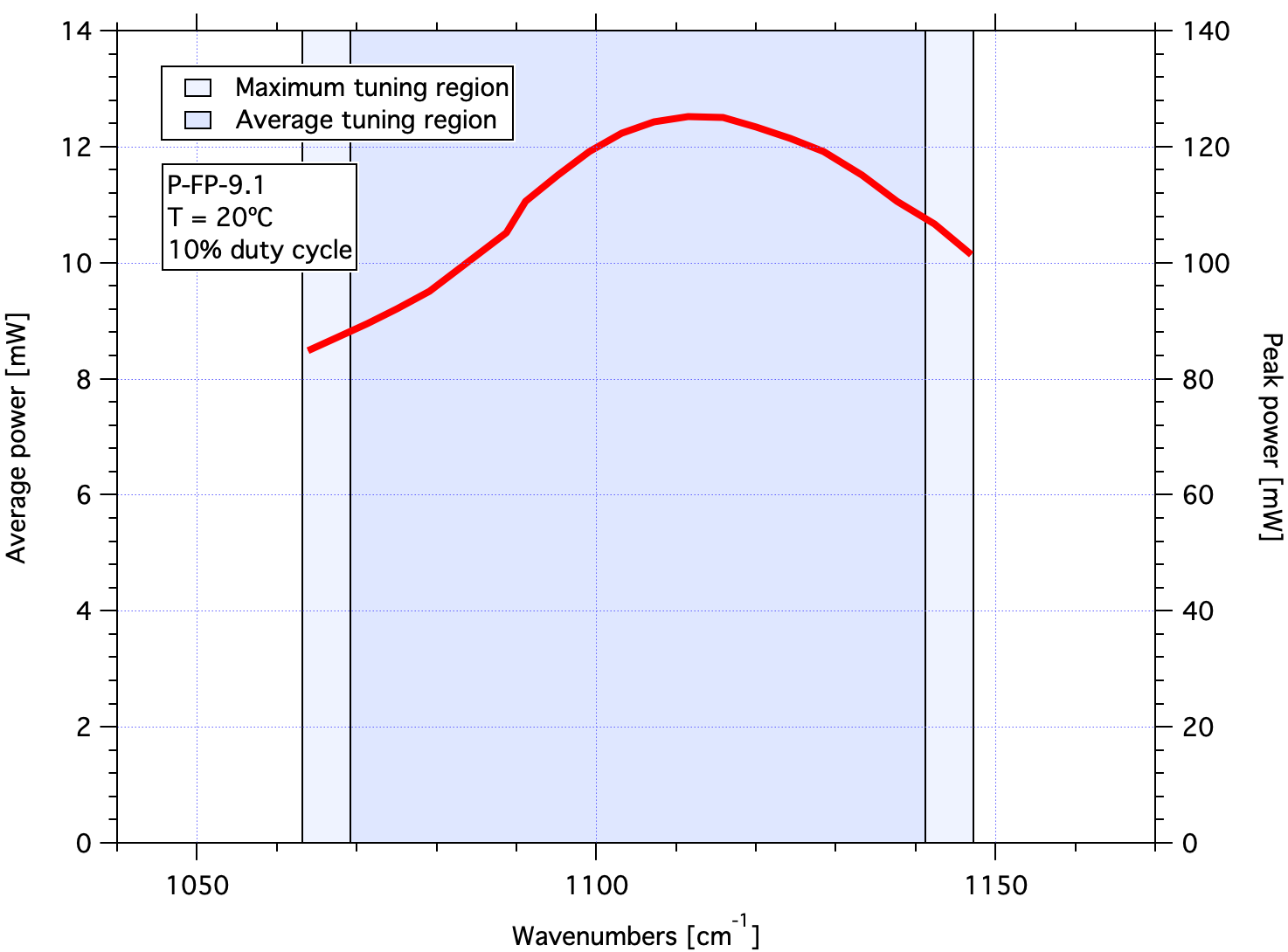

⑧ P-FP-9.1
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1085cm⁻¹ | >1125cm⁻¹ | >3mW | 下図参照 |

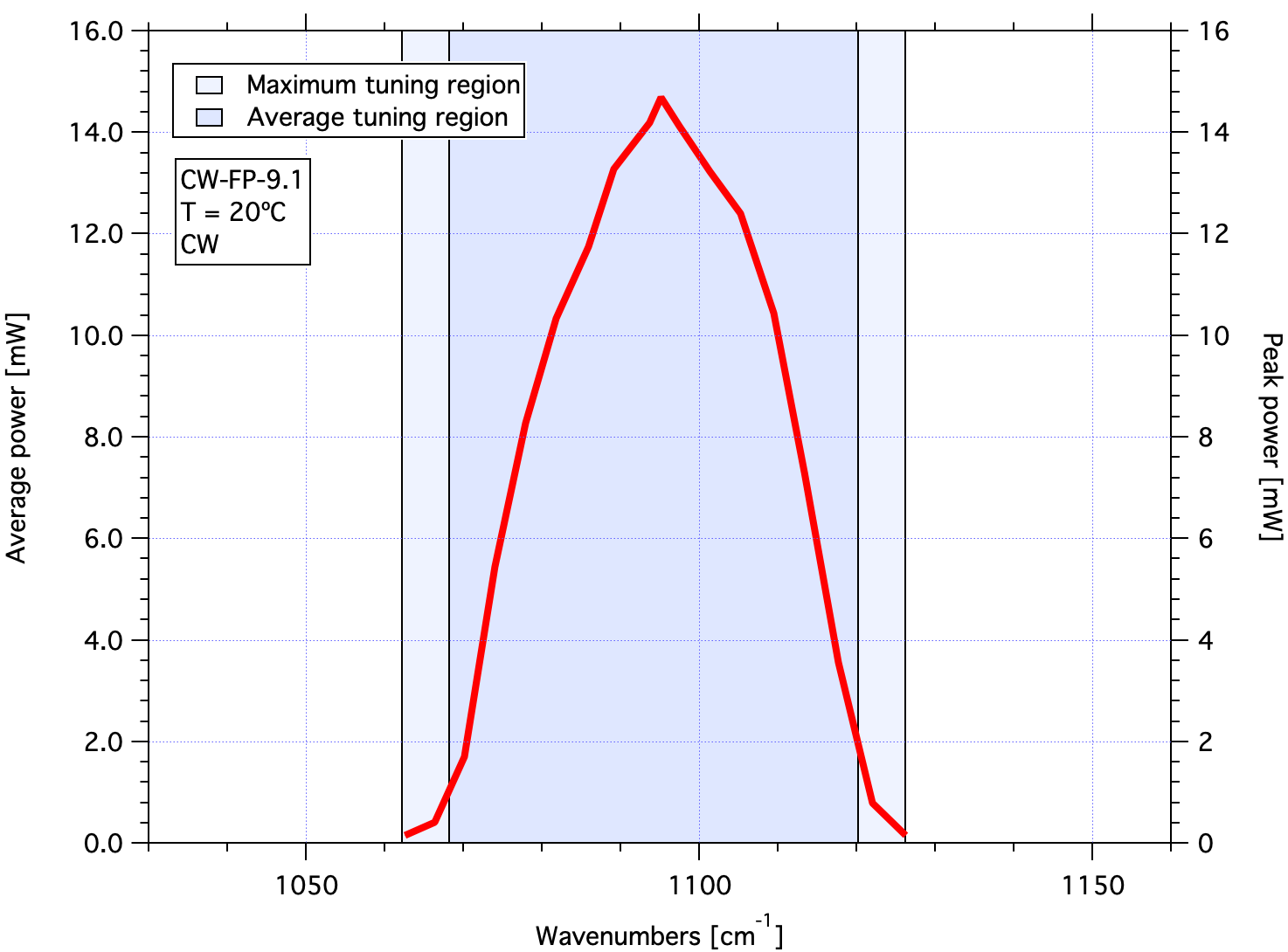

⑨ CW-FP-9.1
| Tuning from | Tuning to | Min. Power over range | Typical tunig curve |
| <1085cm⁻¹ | >1105cm⁻¹ | >3mW | 下図参照 |
