CEDRAT TECHNOLOGIES社

CEDRAT

ComPact・Dynamic・Precise

CEDRAT TECHNOLOGIES社(仏)の初期のピエゾアクチュエータはフランス宇宙局(CNES)の依頼で開発され、光学装置のマイクロ位置決め・振動減衰装置に応用され、衛星に組み込まれました。この高度な技術を広く産業界で使って頂くため、当社では製品の標準化を行い製品の供給をしています。

当社のピエゾアクチュエータの最大の特徴は、てこの原理を応用した増幅機構によって、小型でありながら、最大2000[μm]の変位量を得ることができることです。
この製品をベースとした応用製品等、各種揃っております。

また、ドライバ、コントローラも多種の標準品が用意されています。
これらの製品納期は、一般的に3～8週間です。

製品について

型番概要

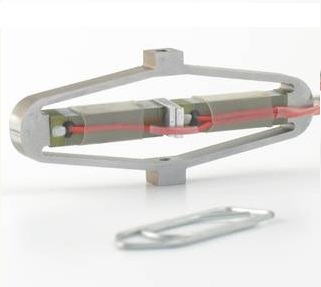

XXX YYYY ZZZ -aa 　　例: APA150M-HT

XXX : タイプ　
APA(増幅機構付アクチュエータ)
PPA(予備荷重直動型アクチュエータ)
SPA (ステッピングピエゾアクチュエータ)
UPA (超音波ピエゾアクチュエータ)
その他
　　　　　
YYYY : 最大変位量μm
ZZZ : モデル (XS,M,XLなど)
-aa : オプション

※オプションには下記種類がございます。
■NM
非磁性材料から作られています。従って、他の機器が発生する磁場に影響を与えません。いくつかの特性、例えば熱による機械的なふるまい、重量、寸法等は、標準のアクチュエータと異なります。

■FI
両端のエンドプレートは接着することが出来る様、平坦な仕上がりになっています。

■FF
“free-free”を意味し、アクチュエータがそのセンターで支えられていて、左右対称自由に動けることを意味します。“free-free”構成は、顕著に広い帯域幅で、しかもストロークは半分です。しかしながら、この場合より大きな横向きの力にピエゾスタックをかけることができます。

■TH
フラットなエンドプレートの中心にネジが切ってあります。

■SG
ストレインゲージ(S.G.)を備えたアクチュエータです。モデルSG75電子回路で、ストレインゲ ージの信号はモニターすることが出来ます。

タイプモデルブロッキング力[N]ストローク(無負荷時)[um]
APA uXS,XXS2～630～150
APA XS1850～80
APA S40～10060～120
APA SM100～20040～80
APA SL39057
APA M110～80016～183
APA MML190～250280～360
APA ML1400～190090～120
APA L600～1300250～2000
APA XL700～1100500～1000
PPA M80010～40
PPA L350040～80
PPA XL700040～120
MLA240～400010～20


オプション詳細
SGストレインゲージ付き
NM非磁性
VAC真空・超真空
HT高温
TC温度補償
SV特別仕様
FI取付面:平面(接着)
H取付面:穴
TH取付面:ねじ穴(標準)
THERMOCOUPLE温度センサ(サーモカップル)付き

CEDRAT

CEDRAT社のピエゾドライバー・電源・コントローラーは、CEDRAT ドライバーをご覧ください。


増幅機構付ピエゾアクチュエータの評価には・・・評価キットを、是非ご検討ください。


CEDRAT社の各種ピエゾ機構は、CEDRAT ピエゾ機構をご覧ください。

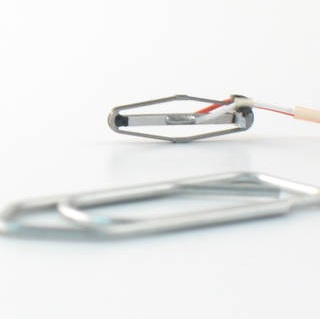

APA®uXS,XXS 増幅機構付ピエゾアクチュエータ

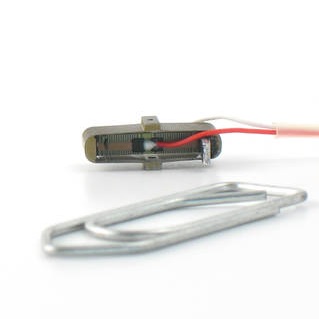

APA30uXSAPA150XXS

タイプ・モデルAPA30uXSAPA150XXS
ブロッギング力 [N]3.30.5
ストローク(無負荷時) [um]39129
共振周波数(片端固定) [Hz]4770456
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]0.050.15
寸法 HxLxW [mm]H3.9xL8.6xW5.0H4.5xL13.1xW9.0
取付面[mm]各面サイズ1x2.5/各面Φ0.8穴/オプション:FI,SI,H各面サイズ1.5x3/各面Φ0.8穴/オプション:FI,H
機能オプションVAC,NM,SVVAC,SV
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

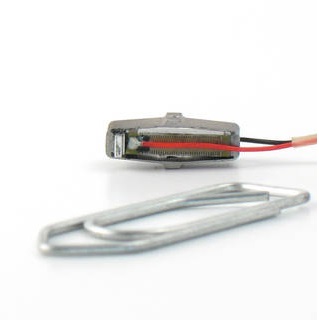

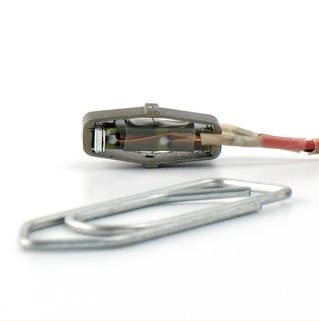

APA®XS 増幅機構付ピエゾアクチュエータ

APA35XSAPA50XS

タイプ・モデルAPA35XSAPA50XS
ブロッキング力 [N]27.018.0
ストローク(無負荷時) [um]5570
共振周波数(片端固定) [Hz]38832700
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]0.250.25
寸法 HxLxW [mm]H5.5xL13.3xW9.0H4.7xL12.8xzW9.0
取付面[mm]各面サイズ1.25x5/各面M1/オプション:FI,H,TH,SI各面サイズ1.5x5/各面M1/オプション:FI,H,TH,SI
機能オプションSG,VAC,NMVAC,NM
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


APA®S 増幅機構付ピエゾアクチュエータ

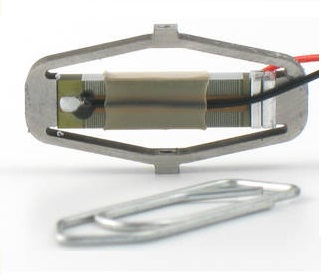

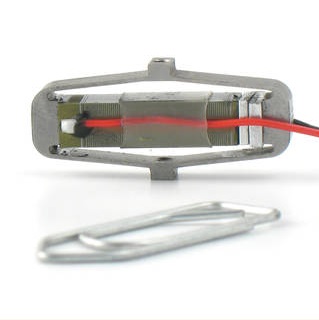

APA60SAPA120S

タイプ・モデルAPA60SAPA120S
ブロッキング力 [N]66.044.4
ストローク(無負荷時) [um]73130
共振周波数(片端固定) [Hz]20791098
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]1.551.55
寸法 HxLxW [mm]H15xL29.2xW9.0H13xL28.7xW9.0
取付面[mm]各面サイズ2.5x5/各面M2/オプション:FI,H,TH,SI各面サイズ2.5x5/各面M2/オプション:FI,H,TH,SI
機能オプションSG,NM,VAC,HT,TCSG,NM,VAC,HT,TC
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

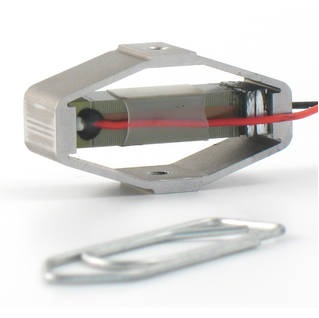

APA®SM 増幅機構付ピエゾアクチュエータ

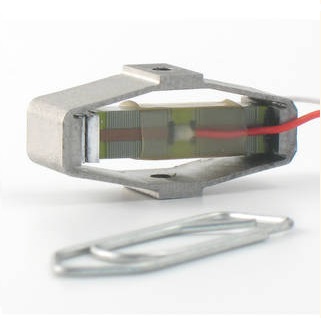

APA40SMAPA60SM

タイプ・モデルAPA40SMAPA60SM
ブロッキング力 [N]171.4105.0
ストローク(無負荷時) [um]4582
共振周波数(片端固定) [Hz]41002802
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]1.551.55
寸法 HxLxW [mm]H15xL27.2xW11.5H13xL26.9xW11.5
取付面[mm]各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HT,NMSG,VAC,HT,NM
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

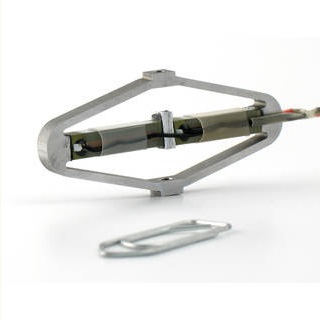

APA®M 増幅機構付ピエゾアクチュエータ[#]

APA100MAPA150M

タイプ・モデルAPA100MAPA150M
ブロッキング力 [N]234.5127.0
ストローク(無負荷時) [um]126187
共振周波数(片端固定) [Hz]19001103
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]3.153.15
寸法 HxLxW [mm]H25xL55.1xW9H22xL55.1xW9
取付面[mm]各面サイズ5x5/各面M2.5/オプション:FI,FF,H,TH,SI各面サイズ5x5/各面M2.5/オプション:FI,FF,H,TH,SI
機能オプションSG,VAC,NM,HTSG,VAC,NM,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

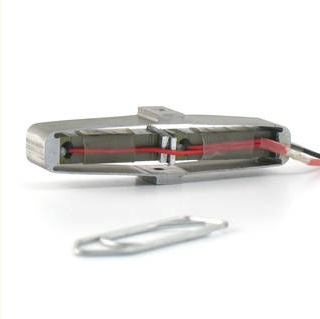

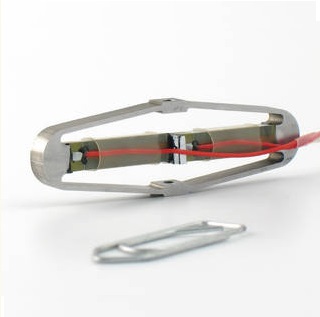

APA200MAPA400M

タイプ・モデルAPA200MAPA400M
ブロッキング力 [N]9332.8
ストローク(無負荷時) [um]236458
共振周波数(片端固定) [Hz]900373
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]3.23.2
寸法 HxLxW [mm]H17xL55xW9H13xL48.4xW11.5
取付面[mm]各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HTSG,VAC,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewerファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

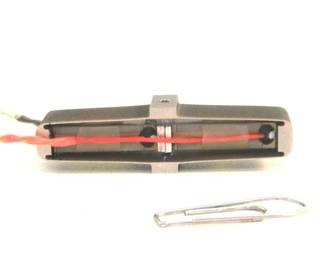

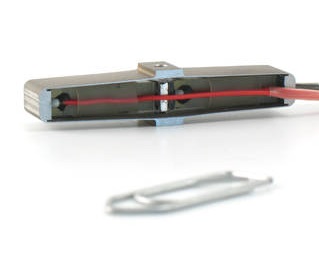

APA600MAPA900M

タイプ・モデルAPA600MAPA900M
ブロッキング力 [N]26.311.8
ストローク(無負荷時) [um]618802
共振周波数(片端固定) [Hz]318156
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]3.23.2
寸法 HxLxW [mm]H14.6xL48.5xW12H10xL49xW11.5
取付面[mm]各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HTSG,VAC,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル 別途ご請求3D-viewerファイル
3D CAD data(.step)stepファイルデータ 別途ご請求stepファイルデータ

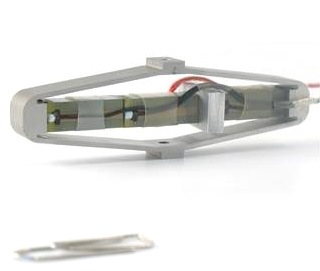

APA®MML, 増幅機構付ピエゾアクチュエータ

APA400MMLAPA600MML

タイプ・モデルAPA400MMLAPA600MML
ブロッギング力 [N]201.444.0
ストローク(無負荷時) [um]368681
共振周波数(片端固定) [Hz]634254
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]1010
寸法 HxLxW [mm]H17xL78xW11.5H17xL78xW11.5
取付面[mm]各面サイズ6x10/各面M3/オプション:FI,SI各面サイズ6x10/各面M3/オプション:FI,SI
機能オプションVAC,NMVAC,NM
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

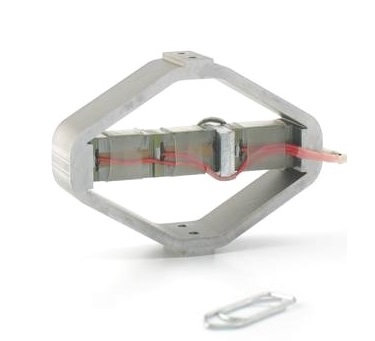

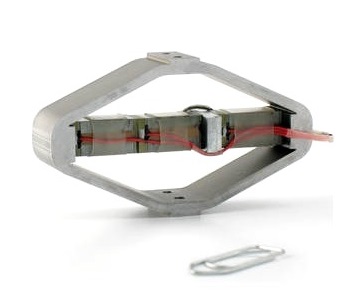

APA®ML 増幅機構付ピエゾアクチュエータ

APA95MLAPA120ML

タイプ・モデルAPA95MLAPA120ML
ブロッキング力 [N]1620.01400.0
ストローク(無負荷時) [um]100129
共振周波数(片端固定) [Hz]20001750
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]2020
寸法 HxLxW [mm]H60xL80.1xW22.5H45xL78.9xW22.5
取付面[mm]各面サイズ9x20/各面2-Φ3.2穴/オプション:FI,H,TH,SI各面サイズ9x20/各面2-Φ3.2穴/オプション:FI,H,TH,SI
機能オプションSG,VAC,NMVAC,NM
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


APA®L 増幅機構付ピエゾアクチュエータ

APA230LAPA500L

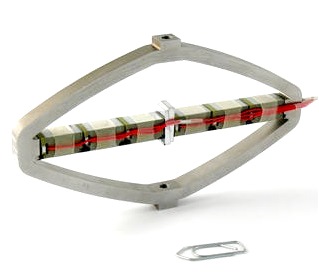

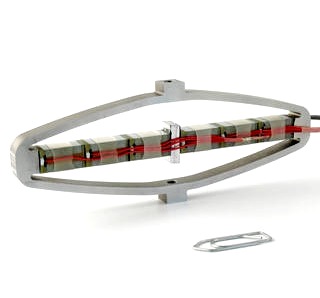

タイプ・モデルAPA230LAPA500L
ブロッキング力 [N]1367.5607.0
ストローク(無負荷時) [um]244517
共振周波数(片端固定) [Hz]850460
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]4040
寸法 HxLxW [mm]H85xL145.3xW16H55xL145.0xW16
取付面[mm]各面サイズ10x10/各面M5/オプション:FI,H,TH,SI各面サイズ10x10/各面M5/オプション:FI,H,TH,SI
機能オプションSG,NM,VAC,HT,TCSG,NM,VAC,HT,TC
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

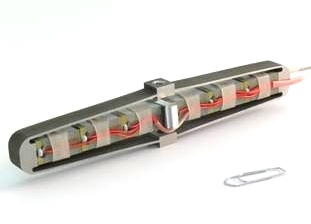

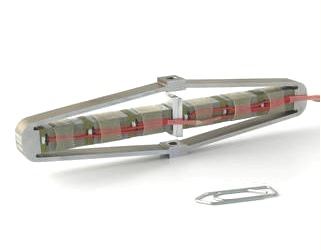

APA1000LAPA1500L

タイプ・モデルAPA1000LAPA1500L
ブロッキング力 [N]292.3121.0
ストローク(無負荷時) [um]8971480
共振周波数(片端固定) [Hz]254141
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]4040
寸法 HxLxW [mm]H35xL145xW16H29.9xL140.7xW20
取付面[mm]各面サイズ10x10/各面M5/オプション:FI,H,TH,SI各面サイズ10x10/各面M5/オプション:FI,H,TH,SI
機能オプションSG,NM,VAC,HT,TCSG,NM,VAC,HT,TC
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


タイプ・モデルAPA2000L
ブロッキング力 [N]66.5
ストローク(無負荷時) [um]1967
共振周波数(片端固定) [Hz]87
電圧範囲 [V]-20～+150
静電容量 [μF]40
寸法 HxLxW [mm]H26.84xL139.76xW20
取付面[mm]各面サイズ9x10/各面M5/オプション:FI,H,TH,FF,SI
機能オプションSG,VAC,SV
仕様(.pdf)スペック・2D図面

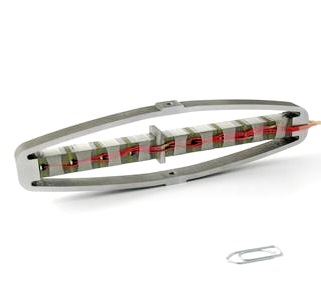

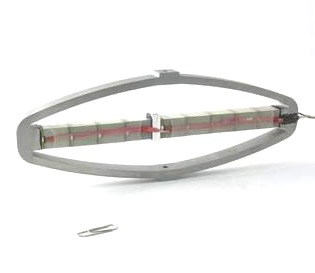

APA®XL 増幅機構付ピエゾアクチュエータ

APA500XLAPA1000XL

タイプ・モデルAPA500XLAPA1000XL
ブロッキング力 [N]1100.0745.0
ストローク(無負荷時) [um]7161099
共振周波数(片端固定) [Hz]345210
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]110110
寸法 HxLxW [mm]H82xL214xW25H57xL214xW25
取付面[mm]各面サイズ15x15/各面M5/オプション:FI,H,TH,SI各面サイズ15x15/各面M5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HTSG,VAC,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ

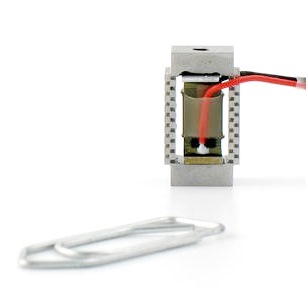

PPA®M 予備荷重直動ピエゾアクチュエータ

PPA10M

タイプ・モデルPPA10MPPA20M
ブロッキング力 [N]1001.0926.0
ストローク(無負荷時) [um]7.719.38
共振周波数(片端固定) [Hz]6099238067
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]0.71.4
寸法 HxLxW [mm]H18xL10xW9H28xL10xW9
取付面[mm]各面サイズ6.5x8.3/各面M2.5/オプション:FI,H,TH,SI各面サイズ6.5x8.3/各面M2.5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HTSG,VAC,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewerファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


タイプ・モデルPPA40M
ブロッキング力 [N]1017.0
ストローク(無負荷時) [um]35.37
共振周波数(片端固定) [Hz]16000
電圧範囲 [V]-20～+150
静電容量 [μF]2.7
寸法 HxLxW [mm]H48xL10xW9
取付面[mm]各面サイズ6.5x8.3/各面M2.5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HT
仕様(.pdf)スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータ


PPA®L 予備荷重直動ピエゾアクチュエータ

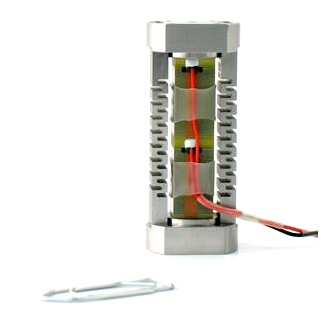

PPA40L

タイプ・モデルPPA40LPPA60L
ブロッキング力 [N]29573500
ストローク(無負荷時) [um]44.3268.87
共振周波数(片端固定) [Hz]14250.910956
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]13.320
寸法 HxLxW [mm]H56.8xL23.5xW18H76.7xL23.5xW18
取付面[mm]各面サイズΦ23.5/各面4-M2.5&M3/オプション:FI,H,TH,SI各面サイズΦ23.5/各面4-M2.5&M3/オプション:FI,H,TH,SI
機能オプションSG,VAC,HTSG,VAC,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewerファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


タイプ・モデルPPA80LPPA120L
ブロッキング力 [N]3500.03500.0
ストローク(無負荷時) [um]80.62130
共振周波数(片端固定) [Hz]84033300
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]26.626
寸法 HxLxW [mm]H97xL23.5xW18H137xL24xW18
取付面[mm]各面サイズΦ23.5/各面4-M2.5&M3/オプション:FI,H,TH,SI各面サイズΦ23.5/各面4-M2.5&M3
機能オプションSG,VAC,HTSG,VAC,Non-magnetic shell
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


PPA®XL 予備荷重直動ピエゾアクチュエータ

PPA40XL

タイプ・モデルPPA40XLPPA80XL
ブロッキング力 [N]110.0108.0
ストローク(無負荷時) [um]42.972
共振周波数(片端固定) [Hz]160009252
電圧範囲 [V]-20～+150-20～+150
静電容量 [μF]3,13,2
寸法 HxLxW [mm]H15xL27.2xW11.5H13xL26.9xW11.5
取付面[mm]各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI各面サイズ5x10/各面M2.5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HTSG,VAC,HT
仕様(.pdf)スペック・2D図面スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル3D-viewerファイル
3D CAD data(.step)stepファイルデータstepファイルデータ


タイプ・モデルPPA120XL
ブロッキング力 [N]7000
ストローク(無負荷時) [um]134.5
共振周波数(片端固定) [Hz]6208
電圧範囲 [V]-20～+150
静電容量 [μF]72
寸法 HxLxW [mm]H140xL30xW30
取付面[mm]各面サイズΦ30/各面4-M3&M5/オプション:FI,H,TH,SI
機能オプションSG,VAC,HT
仕様(.pdf)スペック・2D図面
eDrawings(.exe)3D-viewer実行ファイル
3D CAD data(.step)stepファイルデータ

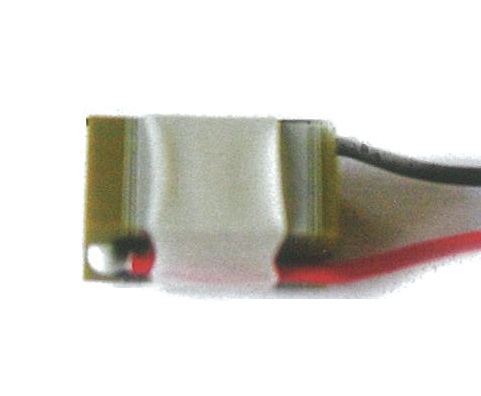

MLA 直動ピエゾアクチュエータ

MLA5*5*10

タイプ・モデルMLA2*5*10MLA5*5*10MLA2*5*20MLA10*10*20
ブロッキング力 [N]240.01000.01000.04000.0
ストローク(無負荷時) [um]10102020
共振周波数(片端固定) [kHz]1301306060
電圧範囲 [V]-20～+150-20～+150-20～+150-20～+150
静電容量 [μF]0.220.551.24.4
寸法 LxWxH(伸縮) [mm]2x9x105x9x105x9x2010x16x20
機能オプションSG,VACSG,VACSG,VACSG,VAC

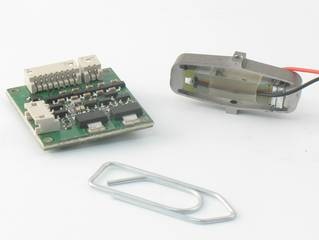

APA評価キット

%,EP120S

タイプ・モデルEP120S
ブロッキング力 [N]44.4
ストローク(無負荷時) [um]130
共振周波数(片端固定) [Hz]1098
電圧範囲 [V]-20～+150
静電容量 [μF]1.55
ピエゾ寸法 LxWxH(伸縮) [mm]13x28.7x9
機能オプションSG,VAC
ドライバー型番CA-u10
ドライバー電流容量連続5mA
ドライバー寸法 LxWxH [mm]29x34.5x7
