1. 製品特徴

• NSサブマウントは、HHLやLLHハウジングまた様々なハウジングに取り付けることができる標準の銅製サブマウントです。NS サブマウントは通常、機械的に (ネジを使用するなどして) ヒートシンクに取り付けられます。NSサブマウントは、シングルまたはツイン レーザー チップを保持できます。 従来のレーザーのみがこのサブマウントを使用します。 新しいレーザーは、他のオプションの 1 つに取り付けられます。

• HP-GSサブマウントは、高出力レーザーのみに使用される大型の銅製サブマウントです。

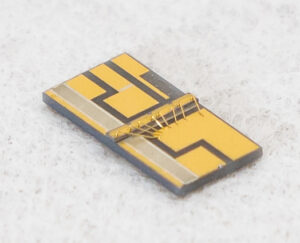

• ANサブマウントは、金属でコーティングされたバックコンタクトを備えた薄い窒化アルミニウムサブマウントです。HHLまたはTO-3ハウジングに取り付けることができます。

• AN3-ECは、小さな銅片に取り付けられたANサブマウントで、チップの両面にアクセスできます。外部共振器レーザーキットで使用され、他の外部共振器用の独立型マウントとして使用できます。

• AN-NSP AN-NSC はNS のような銅サブマウントに取り付けられたAN サブマウントです。どちらも同じ寸法で、LLH ハウジングおよびその他のハウジングと互換性があります。NSPは溶融温度156°C のInはんだを使用し、NSC は溶融温度 143°C のInAgを使用します。InAgはんだはよりクリーンですが多くの旧タイプのレーザーはまだNSPハウジングを使用しています.

2. 図面 (クリックで拡大可能)
A. NS

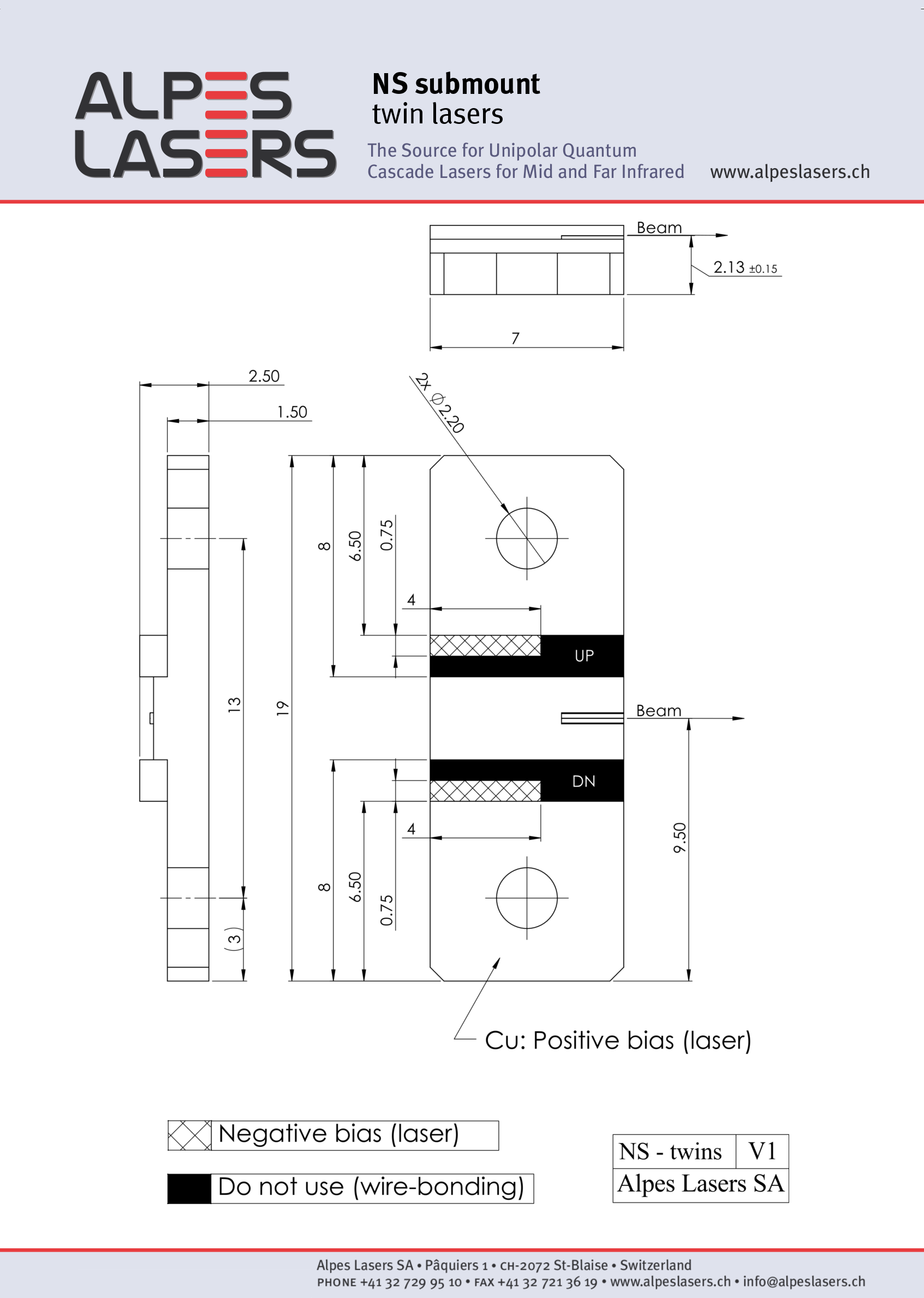

B. NS with twin lasers

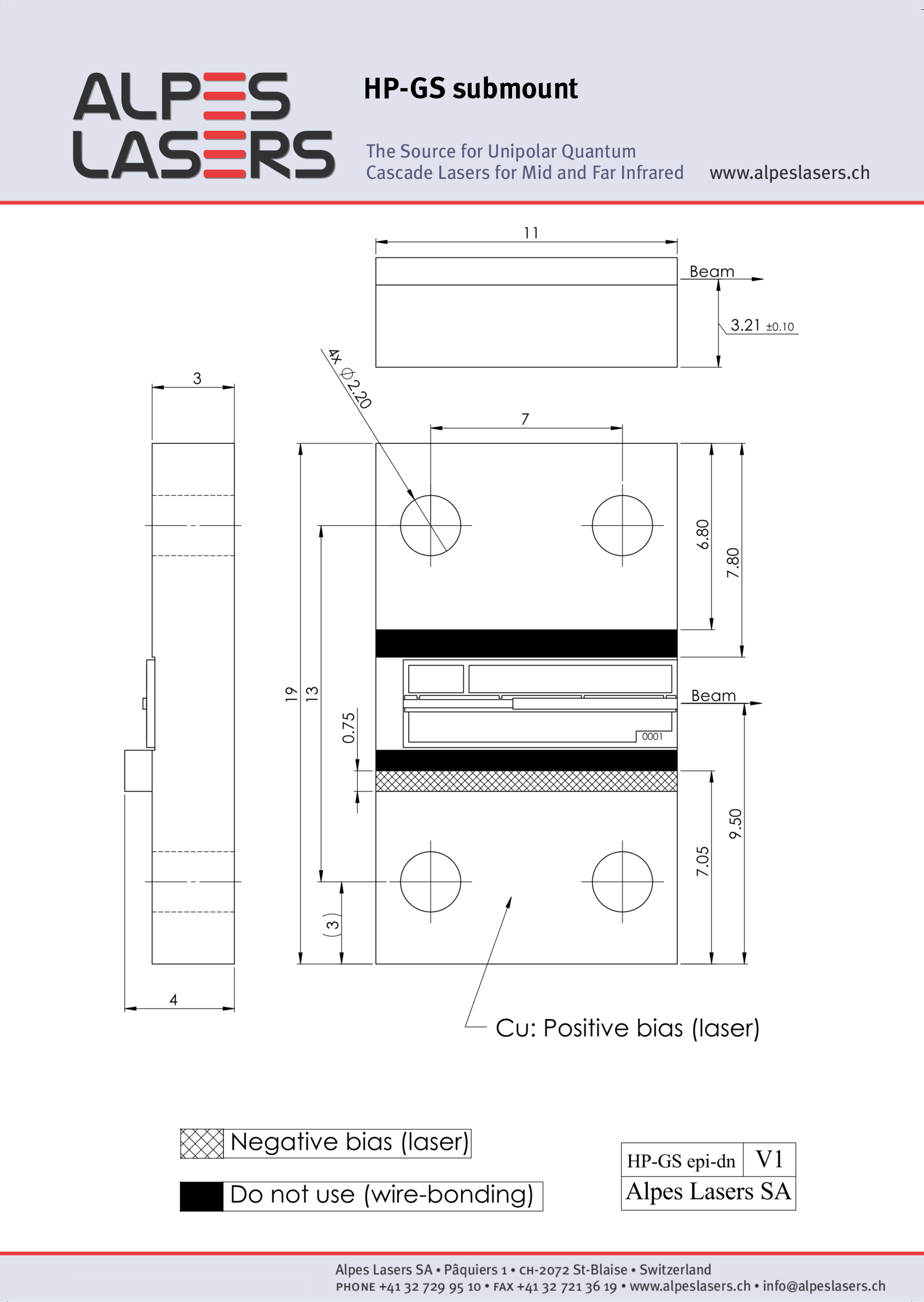

C. HP-GS

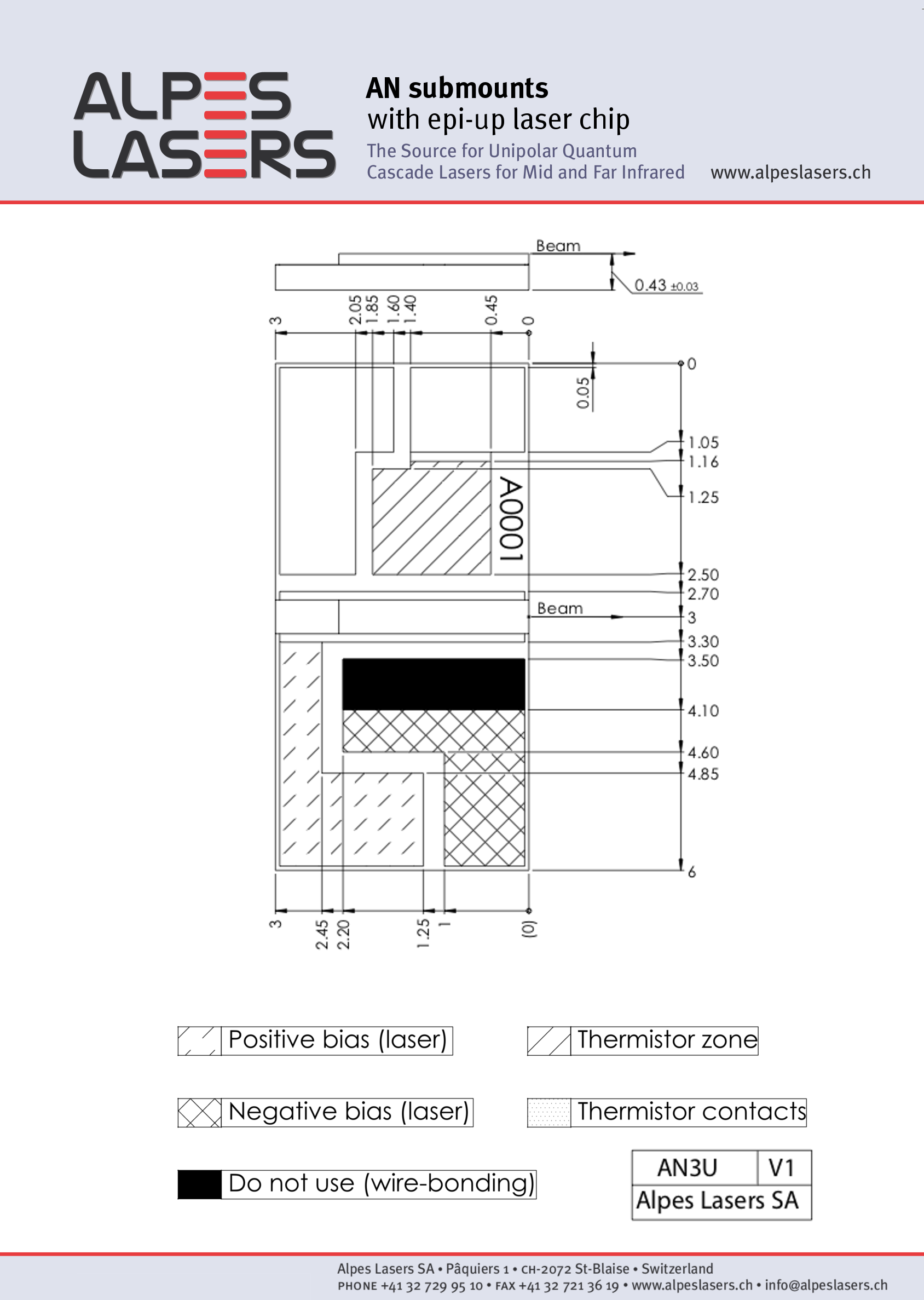

D. AN3U epi-up

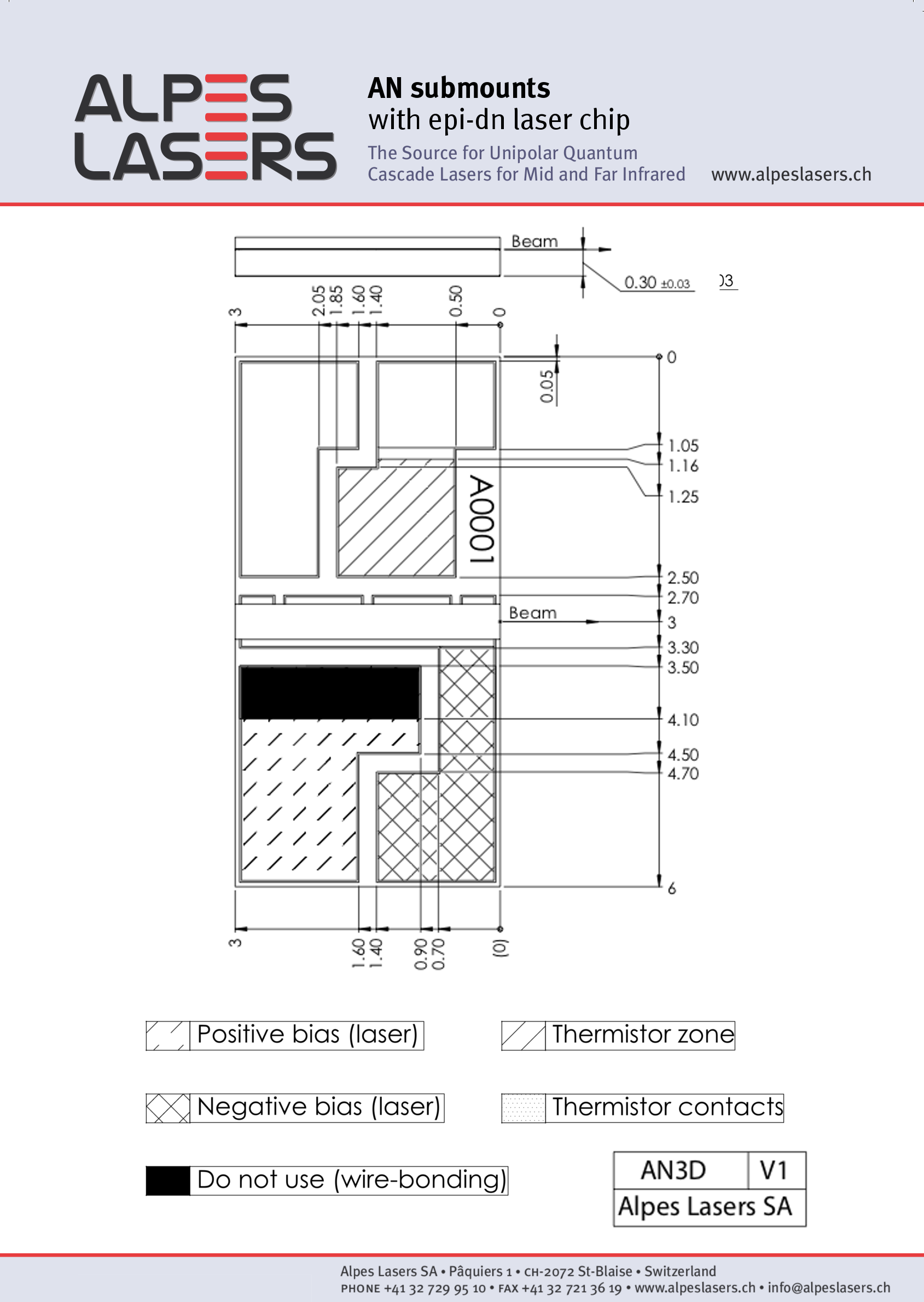

E. AN3D epi-dn

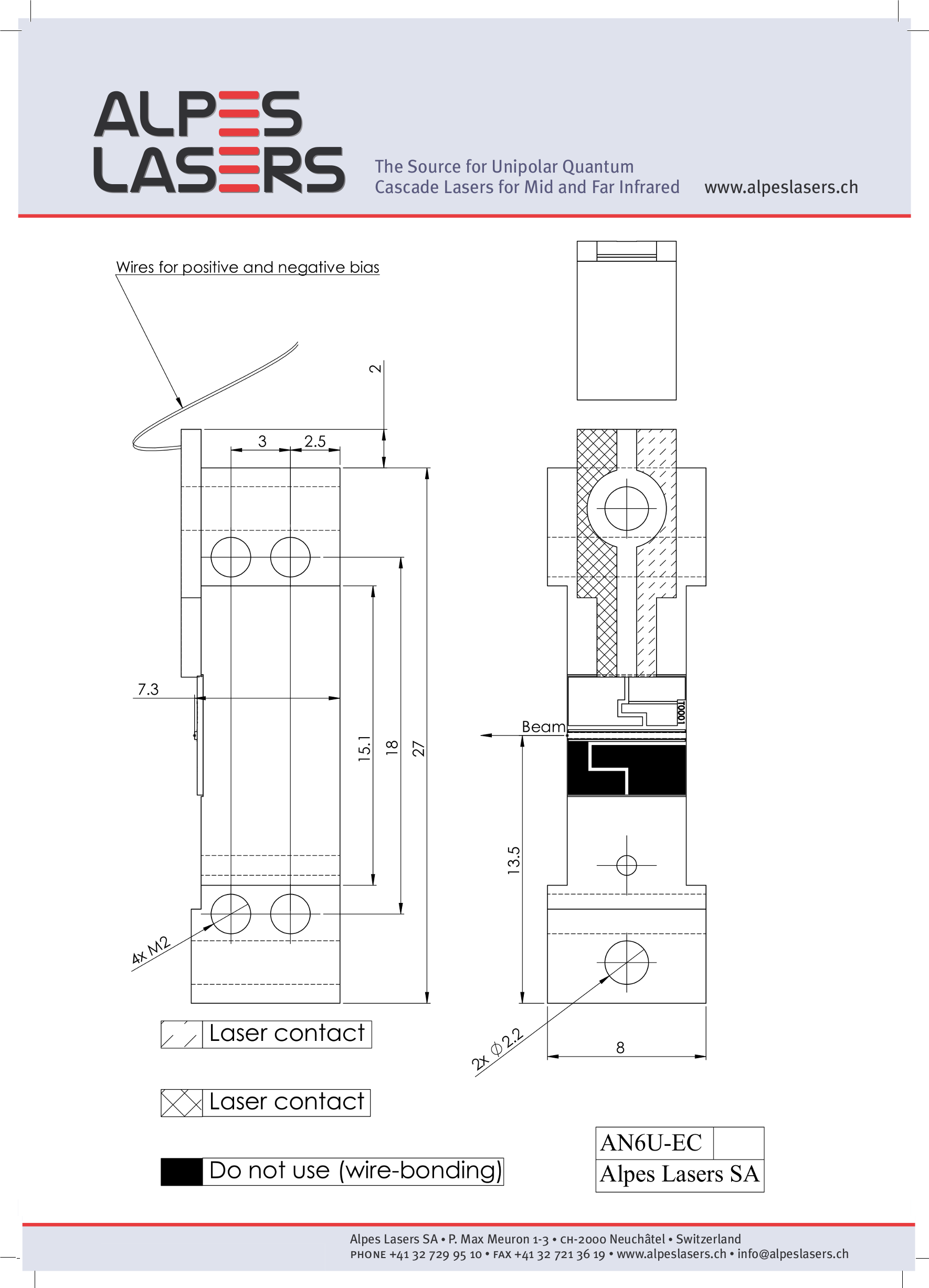

F. AN6-EC

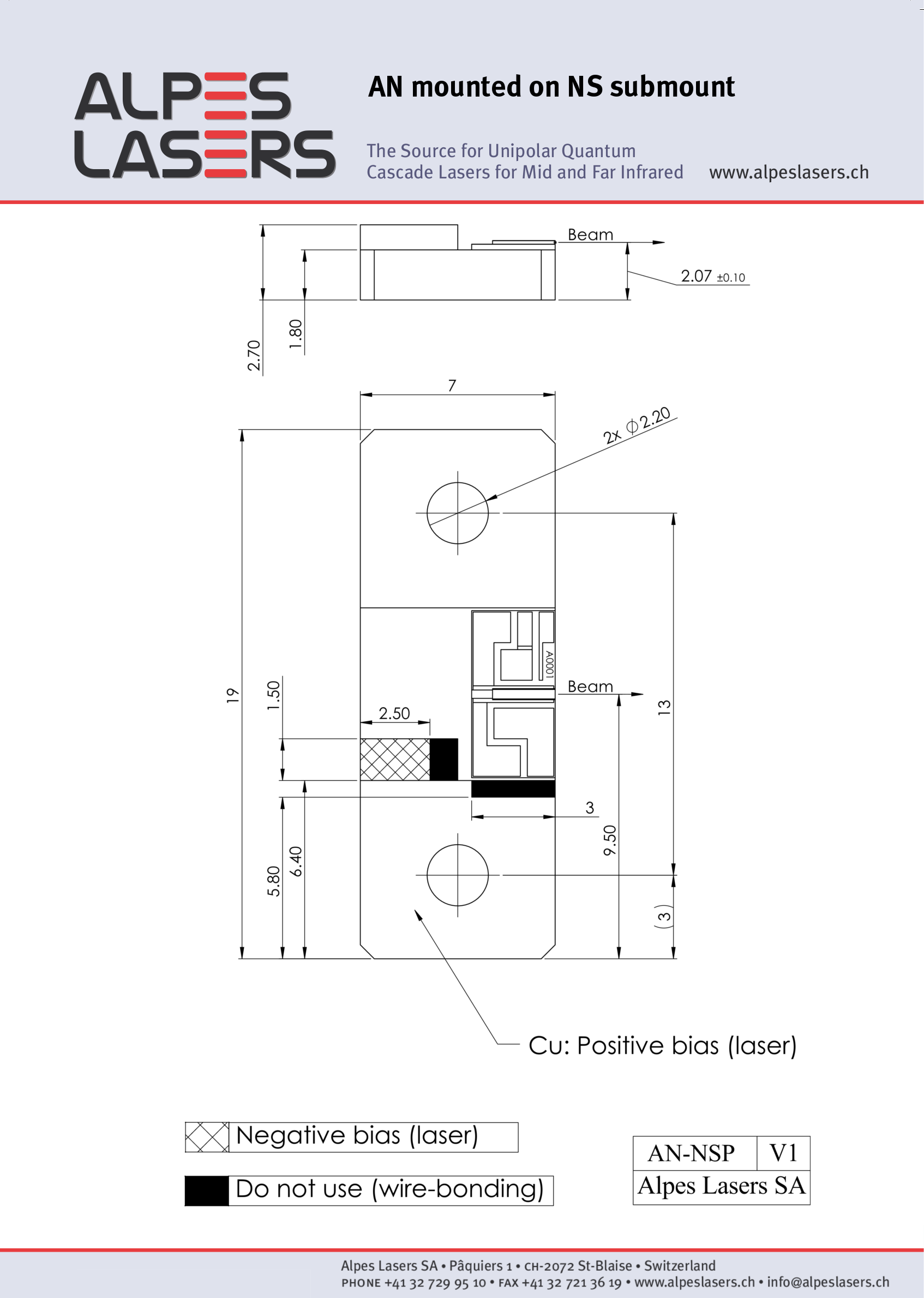

G. AN-NSP
