HHL Housing

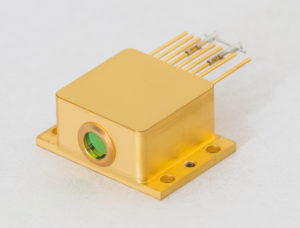

Alpes Lasers社のHHLハウジングはCWまたはパルスレーザー用の密閉されたコリメートハウジングです。
短時間の統合や過酷な環境での使用に最適です。
HHL ハウジングはLLHよりもはるかに小さく、完全に密閉されています。 HHL には、ペルチェジャンクションとNTC温度センサー(モデル 10K4CG)が含まれており、TC3 または独自の温度制御システムで制御できます。熱放散は、銅板との熱接触によって行われます。
放熱能力は、動作モードと環境条件によって異なります。
1. 製品特徴
- サイズ：44.5mm×31.7mm×19mm
- 密封パッケージ
- M3ネジを使用し、ヒートシンクの平らな面(HHLヒートシンクプレートなど)に取り付け
- ペルチェ冷却レーザーステージ内部、温度差最大60°C
- 反射防止コーティングされたセレン化亜鉛(ZnSe)保護ウィンドウ
内部レンズ - コリメートされた自由空間ビーム、発散 < 6 mrad
- NTC温度測定
- 冷却用バックプレートが必要です (例: HHL ヒートシンク プレート、またはバックプレートを 0.1°C/W の熱抵抗で +20°C に保つことができるその他のもの)。
- NS、AN、またはAN-NSPマウントで消費電力が12W未満のレーザーをサポート
2. ピグテールHHLハウジング
HHL ハウジングには、ピグテール付き光ファイバー出力もご案内が可能です。フッ化インジウム光ファイバは、5 μm以下の波長用に提供されています。その他のタイプのファイバーの使用については、お問い合わせください。

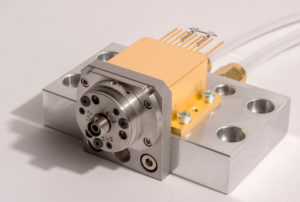

Pigtailed HHL
3. ペルチェ冷却
パッケージ内に組み込まれたペルチェクーラーには、1 段、2 段、および HP (ハイパワー) の 3 つのオプションがあります。1 段冷却器と 2 段冷却器は同じコストであり、予想される運転条件に応じて最適なものが選択されます。

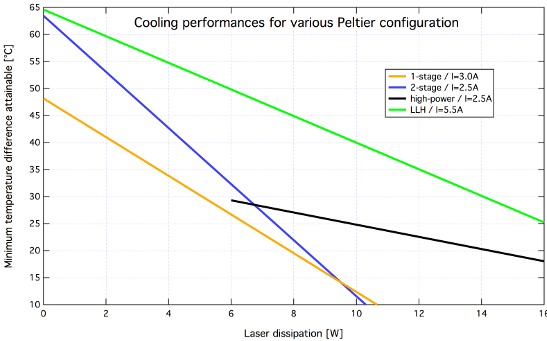

High Powerクーラーは、散逸が非常に高いレーザーに適していますが、より高価です。それぞれの性能を下のグラフに示します。比較のために、性能がはるかに大きいLLHも示しています。
性能比較
