オブジェクトフィールド全体に歪の無い高品質イメージ
HDTV品質
CCDカメラ時代に適用した鮮明な画像を得る VISIONMES®レンズ

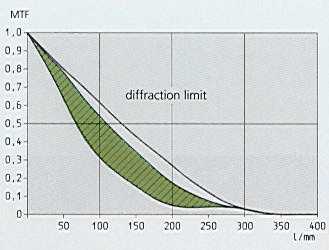

最大分解能を得るための回折限界イメージ
開放度の大きな絞りによる短時間の露光
絞り手動設定
被写体の焦点深度と輪郭の最適な適合
ストレイライトへの低感度
どんな標準のCCDマトリクスにも接続可能なモジュールのデザイン
目盛りの付いたオブジェクトフィールドは最大口径300mm
- - - - - - - - - - - - - - - - - - - -
テレセントリックレンズは、平行なビームパスを持っ撮像レンズで、これは従来使われてきたカメラレンズと、ほんのわずかな違いであるにすぎないかもしれませんが、CCDカメラによって物の非接触測定、検査、および識別を可能にしたのはテレセントリックレンズです。
- - - - - - - - - - - - - - - - - - - -
テレセントリックレンジ
内のイメージパラメータが
常に一定
になるため、被計測物体が異なった撮影距離があっても、深さ寸法は測定値に影響も与えません。
- - - - - - - - - - - - - - - - - - - -
従来のカメラレンズ
テレセントリックレンズ
*テレセントリックレンズとは
被写体深度が深く、その範囲で倍率が一定です。
視差による画像の歪みがありません。
テレセントリック照明との併用により、平板な鏡面状ワークについて、安定した画像が取り込めます。
従って、奥行きのある部品の形状測定精度を大幅に改善します。
などの特徴があります。

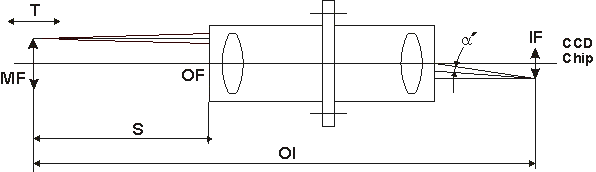

OF
=
Object field
IF
=
Image field
OI
=
Object to image distance
S
=
Object distance
T
=
Telecentric range
Image side aperture
=
sin Alpha
Imaging scale
=
Image field/ Object field
MF
=
Measuring field size
Object Field
(diameter)
mm
Image Field
(diameter)
mm
Apature
Working Distance
mm
Telecentric Renge
mm
Depth of Focus
object space
mm
Image Scale
IF:OF
Measuring Field size
mm
Lenses for 1/3" CCD camera chip size (diagonal 6 mm)
18
6
0.05
66
+/- 10
+/- 3
1: 3 / 0.33
20 x 26
35
6
0.1
67
+/- 2.5
+/- 7.5
1: 5.87 / 0.17
40 x 50
70
6
0.1
113
+/- 13
+/- 25
1: 11.66 / 0.086
79 x 103
105
6
0.1
182
+/- 16
+/- 50
1: 17.5 / 0.057
119 x 155
Lenses for 1/2" CCD-camera chip size (diagonal 8 mm)
11
8
0.01
160
+/- 9
+/- 6
1: 1.38 / 0.72
6 x 8
35
8
0.1
64
+/- 2
+/- 4
1: 4.38 / 0.23
21 x 28
70
8
0.1
103
+/- 10
+/- 16
1: 8.75 / 0.11
43 x 55
105
8
0.1
171
+/- 12
+/- 33
1: 13.125 / 0.076
65 x 83
150*
8
0.1
225
+/- 35
+/- 75
1: 18.75 / 0.05
93 x 118
225*
8
0.1
340
+/- 55
+/- 165
1: 28.13 / 0.035
140 x 177
300*
8
0.1
450
+/- 75
+/- 300
1: 37.50 / 0.026
187 x 236
Lenses for 2/3" CCD-camera chip size (diagonal 11 mm)
** 11
11
0.02
54
+/- 2.5
+/- 1.25
1: 1 / 1.0
6 x 8
** 11A
11
0.02
17
+/- 5
+/- 1.25
1: 1 / 1.0
6 x 8
** 11B
11
0.02
54
+/- 5
+/- 1.25
1: 1 / 1.0
6 x 8
13
11
0.01
65
+/- 2
+/- 1
1: 1.18 / 0.85
8 x 10
22
11
0.05
66
+/- 2.5
+/- 2
1: 2 / 0.5
13 x 17
22A
11
0.05
56
+/- 5
+/- 2
1: 2 / 0.5
13 x 17
35
11
0.1
58
+/- 1.4
+/- 2
1: 3.18 / 0.31
21 x 28
70
11
0.1
75
+/- 8
+/- 9
1: 6.36 / 0.157
43 x 55
105
11
0.1
121
+/- 10
+/- 20
1: 9.55 / 0.10
65 x 83
150*
11
0.1
165
+/- 25
+/- 38
1: 13.64 / 0.07
90 x 120
225*
11
0.1
250
+/- 40
+/- 90
1: 20.45 / 0.048
135 x 180
300*
11
0.1
335
+/- 55
+/- 150
1: 27.27 / 0.036
180 x 240
Lenses for 1" CCD-camera chip size (diagonal 16 mm)
** 8
16+
0.08
50
+/- 1
+/- 0.05
2: 1 / 2.0
3 x 4
** 16
16+
0.1
92
+/- 2
+/- 0.2
1: 1 / 1.0
6 x 9
** 32
16+
0.1
78
+/- 4
+/- 0.8
1: 2 / 0.5
13 x 17
** 70*
16+
0.1
58
+/- 4
+/- 4
1: 4.38 / 0.23
40 x 40
** 150*
16+
0.1
110
+/- 20
+/- 17
1: 9.38 / 0.10
86 x 86
** 300*
16+
0.1
230
+/- 40
+/- 60
1: 18.75 / 0.05
172 x 172
Other telecentric lenses
6
18
0.029
85
+/- 1
+/- 0.1
3: 1 / 3.0
2 x 3 (+)
(+) = in relation to a 1/2" CCD camera with 1024 x 1024 pixels
A = object side 90° angled
B = image side 90° angled
* = with variable stop
+ = lenses with 16 mm image fields only on request
** =
上記青で記した製品は受注生産品です。お問い合わせ下さい。
上記表のPDFファイルを用意いたしました。
テレセン一覧表
