低電圧アクチュエータ予備負荷ケーシング VS

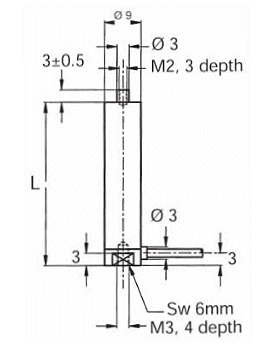

□　PSt 150/4/... VS9

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 40 N
最大荷重力: 300 N
最大発生力: 300 N (駆動電圧 -30～+150V)
開ループ感度 1mVノイズが
PSt150/4/7VS9に加わった場合: 約 0.05 nm
注) 仕様解説ページ開ループ感度項目参照

Type	max. stroke μm *	length L mm	Capacitance nF	stiffness N/μm	resonance freq kHz
PSt 150/4/7 VS9	13/9	19	170	25	40
PSt 150/4/20 VS9	27/20	28	340	12	30
PSt 150/4/40 VS9	55/40	46	700	6	20
PSt 150/4/60 VS9	80/60	64	1000	4	12

* max stroke の２つの値は、駆動電圧が -30～+150V/0V～+150V　の場合を表します。

標準構成:
ムービングエンド側タップ処理
接続: 1m 同軸ケーブル RG-178 BNC コネクター付き

オプション:
同軸ケーブル RG-178 レモSA コネクター00250 または 0S250付き
ムービングエンドに鋼球VbS取り付け
UHV 互換あり

□　PSt150/5/... VS10

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 150 N 最大荷重力: 800 N 最大発生力: 800 N (駆動電圧 -30～+150V)	開ループ感度: 1mVノイズが PSt150/5/7VS10に加わった場合: 約 0.05 nm 注) 仕様解説ページ開ループ感度項目参照

Type	max. stroke μm *	length L mm	Capacitance nF	stiffness N/μm	resonance freq kHz
PSt 150/5/7 VS10	13/9	19	350	50	40
PSt 150/5/20 VS10	27/20	28	800	25	30
PSt 150/5/40 VS10	55/40	46	1600	12	20
PSt 150/5/60 VS10	80/60	64	2400	8	15
PSt 150/5/80 VS10	105/80	82	3200	6	12
PSt 150/5/100 VS10	130/100	100	4000	5	10

* max stroke の２つの値は、駆動電圧が -30～+150V/0V～+150V　の場合を表します。

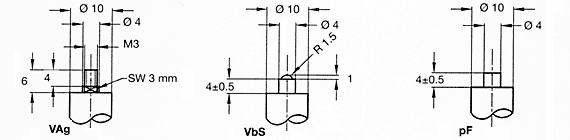

標準構成: ムービングエンド側タップ処理 1m 同軸ケーブル RG-178 BNC コネクター付きオプション構成: 同軸ケーブル RG-178 レモSA コネクター00250 または 0S250付きムービングエンドに鋼球 VbS 取り付け	ムービングエンドがメスねじ VAg ムービングエンドが平面 pF 温度安定型 (ダイナミック仕様) 低温度仕様 UHV 互換あり位置検出 (ストレインゲージ仕様)

□　PSt150/7/...VS12

共通仕様は用語説明

《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 300 N
最大荷重力: 1800 N
最大発生力: 1800 N (駆動電圧 -30～+150V)

開ループ感度: 1mVノイズが
PSt150/5/7VS10に加わった場合: 約 0.05 nm
注) 仕様解説ページ

開ループ感度項目参照

Type	max. stroke μm *	length L mm	Capacitance μF	stiffness N/μm	resonance freq kHz
PSt 150/7/7 VS12	13/9	19	0.7	120	40
PSt 150/7/20 VS12	27/20	28	1.8	60	30
PSt 150/7/40 VS12	55/40	46	3.6	25	20
PSt 150/7/60 VS12	80/60	64	5.4	15	15
PSt 150/7/80 VS12	105/80	82	7.2	12	12
PSt 150/7/100 VS12	130/100	100	9	10	10
PSt 150/7/120 VS12	160/120	118	11	8	8
PSt 150/7/140 VS12	190/140	136	13	7	6
PSt 150/7/160 VS12	210/160	154	15	6	5

* max stroke の２つの値は、駆動電圧が -30～+150V/0V～+150V　の場合を表します。

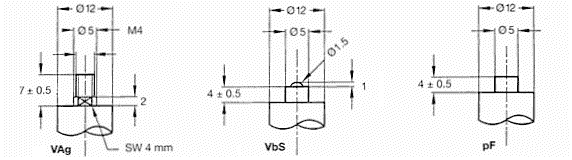

標準構成: ムービングエンド側タップ処理 1m 同軸ケーブル RG-178 BNC コネクター付きオプション構成: 同軸ケーブル RG-178 レモSA コネクター00250 または 0S250付きムービングエンドに鋼球 VbS 取り付け	ムービングエンドがメスねじ VAg ムービングエンドが平面 pF 温度安定型 (ダイナミック仕様) 低温度仕様 UHV 互換あり位置検出 (ストレインゲージ仕様)

□　PSt150/10/...VS15

共通仕様は用語説明《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 400 N
最大荷重力: 4000 N
最大発生力: 3500 N (駆動電圧 -30～+150V)

開ループ感度: 1mVノイズが
PSt150/10/7VS15に加わった場合: 約 0.05 nm
注) 仕様解説ページ

開ループ感度項目参照

Type	max. stroke μm *	length L mm	Capacitance μF	stiffness N/μm	resonance freq kHz
PSt 150/10/20 VS15	27/20	28	3.6	120	30
PSt 150/10/40 VS15	55/40	46	7.2	60	20
PSt 150/10/60 VS15	80/60	64	11	35	14
PSt 150/10/80 VS15	105/80	82	14.5	25	12
PSt 150/10/100 VS15	130/100	100	18	20	10
PSt 150/10/120 VS15	160/120	118	21.5	15	8
PSt 150/10/140 VS15	190/140	136	25	14	7
PSt 150/10/160 VS15	210/160	154	28.5	13	6
PSt 150/10/180 VS15	240/180	172	33	11	5
PSt 150/10/200 VS15	270/200	190	37	10	4

* max stroke の２つの値は、駆動電圧が -30～+150V/0V～+150V　の場合を表します。

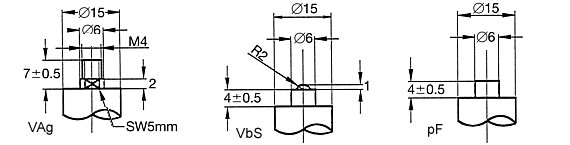

標準構成: ムービングエンド側タップ処理 1m 同軸ケーブル RG-178 BNC コネクター付きオプション構成: 同軸ケーブル RG-178 レモSA コネクター00250 または 0S250付きムービングエンドに鋼球 VbS 取り付け	ムービングエンドがメスねじ VAg ムービングエンドが平面 pF 温度安定型 (ダイナミック仕様) 低温度仕様 UHV 互換あり位置検出 (ストレインゲージ仕様)

□　St150/14/...VS20

共通仕様は用語説明

《ピエゾメカニック社の製品について》のページを参照 2.8 開ループ感度ページ参照
予備負荷 = 最大張力 = 約 1000 N
最大荷重力: 7000 N
最大発生力: 7000 N (駆動電圧 -30～+150V)

開ループ感度: 1mVノイズが
PSt150/14//20に加わった場合: 約 0.1 nm
注) 仕様解説ページ

開ループ感度項目参照

Type	max. stroke μm *	length L mm	Capacitance μF	stiffness N/μm	resonance freq kHz
PSt 150/14/20 VS20	27/20	35	7.2	250	30
PSt 150/14/40 VS20	55/40	53	14.5	120	20
PSt 150/14/60 VS20	80/60	71	22	70	align="right"14
PSt 150/14/80 VS20	105/80	89	30	50	12
PSt 150/14/100 VS20	130/100	107	39	40	10
PSt 150/14/120 VS20	160/120	125	47	35	8
PSt 150/14/140 VS20	190/140	143	55	30	7
PSt 150/14/160 VS20	210/160	161	63	25	6
PSt 150/14/180 VS20	240/180	179	71	22	5
PSt 150/14/200 VS20	270/200	197	80	20	4

* max stroke の２つの値は、駆動電圧が -30～+150V/0V～+150V　の場合を表します。

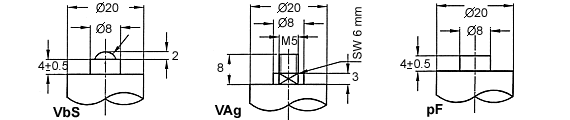

標準構成: ムービングエンド側タップ処理電気接続: 1m 同軸ケーブル RG-178 BNC コネクター付きオプション構成: 同軸ケーブル RG-178 レモSA コネクター00250 または 0S250付きパワーアプリケーション用に同軸デーブル RG 316があります。	ムービングエンドに鋼球 VbS 取り付けムービングエンドがメスねじ VAg ムービングエンドが平面 pF 温度安定型 (ダイナミック仕様) 低温度仕様 UHV 互換あり位置検出 (ストレインゲージ仕様)

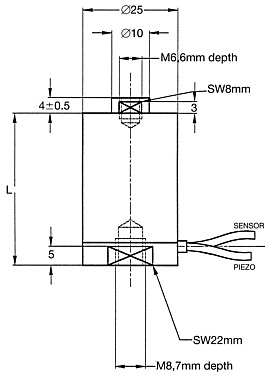

□　PSt150/20/...VS25

共通仕様は用語説明

《ピエゾメカニック社の製品について》のページを参照
予備負荷 = 最大張力 = 約 1500 N
最大荷重力: 14000 N
最大発生力: 11000 N (駆動電圧 -30～+150V)

開ループ感度: 1mVノイズが
PSt150/14//20に加わった場合: 約 0.1 nm
注) 仕様解説ページ

開ループ感度項目参照

Type	max. stroke μm *	length L mm	Capacitance μF	stiffness N/μm	resonance freq kHz
PSt 150/20/18 VS25	25/18	37	11	500	28
PSt 150/20/36 VS25	50/36	57	22	250	18
PSt 150/20/54 VS25	75/54	77	33	160	13
PSt 150/20/72 VS25	95/72	97	44	100	11
PSt 150/20/90 VS25	120/90	117	55	80	9
PSt 150/20/110 VS25	150/110	137	66	65	7
PSt 150/20/130 VS25	175/130	157	77	55	6
PSt 150/20/150 VS25	200/150	177	88	50	5
PSt 150/20/170 VS25	230/170	197	100	45	4
PSt 150/20/190 VS25	250/190	217	110	40	3

* max strokeの２つの値は駆動電圧が -30～+150V/0V～+150V　の場合を表します。

標準構成:
ムービングエンド側タップ処理
電気接続: 1m 同軸ケーブル RG-178 BNC コネクター付き

オプション構成:
同軸ケーブル RG-178 レモSA コネクター00250 または 0S250付き
パワーアプリケーション用に同軸デーブル RG 316があります。

エンドピース処理各種あり
温度安定型 (ダイナミック仕様)
低温度仕様
UHV 互換あり
位置検出 (ストレインゲージ仕様)
