高電圧リングアクチュエータケーシング
予備負荷付きケーシング VS

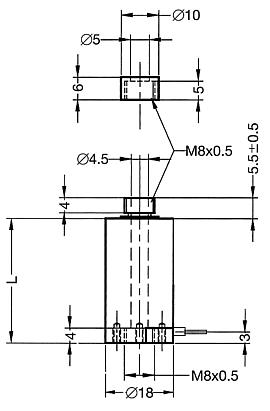

□　HPSt 500/10-5/...VS18　/　PSt 1000/10-5/...VS18

予備負荷 = 最大張力 = 200 N
最大荷重力: 3500 N
最大発生力: 2800 N
開ループ感度 10mVノイズがPSt 1000/10-5/7 VS18に加わった場合: 約 0.05 nm　開ループ感度は仕様解説ページ

開ループ感度項目参照　共通仕様は高電圧アクチュエータページを参照

・標準構成:
同軸ケーブル RG 178 1.5m BNC またはレモSA 0S250コネクター付き
キャップ付き

・オプション:
UHV 互換
低温度仕様
温度安定型
逆電圧極性
ピエゾ材質 HP HS HT
アダプターリング: AR

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance frequency kHz
HPSt 500/10-5/7 VS18	12/7	24	65	200	30
HPSt 500/10-5/15 VS18	25/17	33	180	100	25
HPSt 500/10-5/25 VS18	35/25	42	260	70	20
HPSt 500/10-5/40 VS18	55/40	51	350	50	15
HPSt 1000/10-5/7 VS18	12/7	24	15	210	35
HPSt 1000/10-5/15 VS18	25/17	33	40	110	27
HPSt 1000/10-5/25 VS18	35/25	42	65	75	22
HPSt 1000/10-5/40 VS18	55/40	51	90	55	20
HPSt 1000/10-5/60 VS18	80/60	69	140	35	17

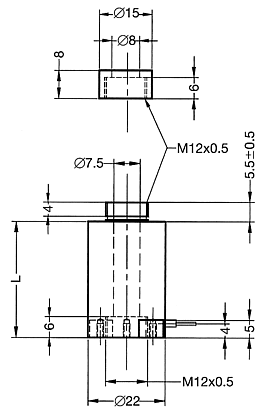

□　HPSt 500/15-8/...VS22　/　PSt 1000/15-8/...VS22

予備負荷 = 最大張力 = 400 N
最大荷重力: 9000 N
最大発生力: 5500 N
開ループ感度 5mVノイズがHPSt 500/15-8/7 VS22に加わった場合: 約 0.05 nm　開ループ感度は仕様解説ページ

開ループ感度項目参照　共通仕様は高電圧アクチュエータページを参照

・標準構成: 同軸ケーブル RG 178 1.5m BNC またはレモSA 0S250コネクター付き
・オプション:
UHV 互換低温度仕様温度安定型逆電圧極性ピエゾ材質 HP HS HT	ポジションセンサー光学アダプター 0A1/2":　カタログセクション C参照アダプターリング AR:　カタログセクション C参照

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance frequency kHz
HPSt 500/15-8/7 VS22	13/8	26	140	550	30
HPSt 500/15-8/15 VS22	25/17	35	360	280	25
HPSt 500/15-8/25 VS22	35/25	44	520	180	20
HPSt 500/15-8/40 VS22	55/40	53	720	130	15
HPSt 500/15-8/60 VS22	80/60	71	1100	90	12
HPSt 500/15-8/80 VS22	105/80	89	1500	60	10
HPSt 1000/15-8/7 VS22	13/8	26	35	600	35
HPSt 1000/15-8/15 VS22	25/17	35	90	300	27
HPSt 1000/15-8/25 VS22	35/25	44	130	200	22
HPSt 1000/15-8/40 VS22	55/40	53	180	150	17
HPSt 1000/15-8/60 VS22	80/60	71	270	100	14
HPSt 1000/15-8/80 VS22	105/80	89	360	70	12

□　HPSt 1000/25-15/...VS35

予備負荷 = 最大張力 = 2000 N
最大荷重力: 22000 N
最大発生力: 13000 N
開ループ感度 10mVノイズがPSt 1000/25-15/7 VS35に加わった場合: 約 0.05 nm　開ループ感度は仕様解説ページ

開ループ感度項目参照　共通仕様は高電圧アクチュエータページを参照

・標準構成: 同軸ケーブル RG 178 1.5m BNC またはレモSA 0S250コネクター付き
・オプション:
同軸ケーブル RG 316 UHV 互換低温度仕様温度安定型逆電圧極性ピエゾ材質 HP HS HT	ポジションセンサー光学アダプター 0A1":　カタログセクション C参照アダプターリング AR:　カタログセクション C参照

Type max. stroke
μm length L
mm capacitance
nF stiffness
N/μm resonance
frequency
kHz
HPSt 1000/25-15/7 VS35 13/8 26 85 1200 40
HPSt 1000/25-15/15 VS35 25/17 35 210 600 30
HPSt 1000/25-15/25 VS35 35/25 27 310 400 25
HPSt 1000/25-15/40 VS35 55/40 53 420 300 25
HPSt 1000/25-15/60 VS35 80/60 71 650 180 20
HPSt 1000/25-15/80 VS35 105/80 89 900 130 15

□　HPSt 1000/35-25/...VS45

予備負荷 = 最大張力 = 3000 N
最大荷重力: 35000 N
最大発生力: 20000 N
開ループ感度 10mVノイズがHPSt 1000/35-25/7 VS45に加わった場合: 約 0.05 nm　開ループ感度は仕様解説ページ

開ループ感度項目参照　共通仕様は高電圧アクチュエータページを参照

・標準構成:
同軸ケーブル RG 178 1.5m BNC またはレモSA 0S250コネクター付き

・オプション:

パワーアプリケション用同軸ケーブル RG 316
UHV 互換
低温度仕様
温度安定型
逆電圧極性
ピエゾ材質 HP HS HT

Type	max. stroke μm	length L mm	capacitance nF	stiffness N/μm	resonance frequency kHz
HPSt 1000/35-25/7 VS45	12/7	26	120	2000	40
HPSt 1000/35-25/15 VS35	25/17	35	300	1000	30
HPSt 1000/35-25/25 VS35	35/25	27	450	700	25
HPSt 1000/35-25/40 VS45	55/40	71	600	500	20
HPSt 1000/35-25/60 VS45	80/60	89	900	350	15
HPSt 1000/35-25/80 VS45	105/80	107	1300	250	12
HPSt 1000/35-25/100 VS45	130/100	125	1800	160	10
