アクセサリー
同軸ケーブル:（電源 - ピエゾ素子）
一方にコネクター、もう一方は無処理 （ベアースタック等ピエゾ取り付け側）
＊ケーシングアクチュエータには標準として同軸ケーブルが接続されています。
  • ケーブルタイプRG-178(PTFE)、絶縁材厚み 1.8 mm: 長さ 1.5 m
    		•
    コネクター: BNC または レモSA 0S250
  • ケーブルタイプRGー316(PTFE)、絶縁材厚み 2.5 mm: 長さ1.5 m 高出力アプリケーション用
    		•
    コネクター: BNC または レモSA 0S250

    延長ケーブル:
    コネクターレモSA 0S250、長さ2 m / 4 m / 6 m
    ケーブルタイプRG-178または RG-316
    (上記参照)

    異種コネクターケーブル間の接続アダプター
    プラグ(電源側) / ケーブル側コネクター
    レモSA 0S 250/BNC
    (このアダプターはレモSA出力コネクター付き電源ユニットと、BNCコネクター付き素子接続用)
    BNC/レモSA 0S250
    BNC/レモSA 00250

    Phone: 04-7175-8810 Keystone International Co Ltd Rev.2012.11.1
    アダプターリング
    アダプターリングは、アクチュエーターの直径をミラーのマウントの直径に合わせるために用意されています。よく使われる組み合わせとして、リングアクチュエーター　例えばケーシング VS22 を 2 インチミラーマウントシステムに適合させるためにの適切なアダプターリングは AR(51/22) 等です。

    AR X/Y : X はリング外形 Y はリング内径でアクチュエータのケーシング径になります。t はリングの厚みです。単位はすべて mmです。
    AR D/d : D はリング外形 d はリング内径でアクチュエータのケーシング径になります。t はリングの厚みです。単位はすべて mmです。
    AR 25/10 t 5
    AR 25/12 t 5
    AR 25/18 t 5
    AR 50/18 t 7
    AR 50/20 t 7
    AR 50/22 t 7
    AR 50/25 t 7
    AR 50/35 t 7
    AR 31/12 t 7
    AR 31/22 t 7
    AR 31/25 t 7
    AR 51/18 t 7
    AR 51/20 t 7
    AR 51/22 t 7
    AR 51/22 t 7
    AR 51/35 t 7
    Phone: 04-7175-8810 Keystone International Co Ltd Rev.2012.11.1
    Optic adaptor for ring actuators
    　リングアクチュエーターはしばしば、レーザー共振器のエタロン調整等、光学素子の軸方向の精密調整に使われます。光学アダプターは、1/2、1インチのフィルター・レンズ等円形光学素子の取り付けを容易にします。

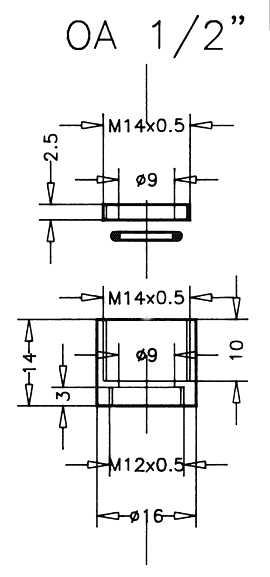

    Optic adaptor 0A 1/2"

    　このアダプターは1/2インチ・厚さ8mmまでの光学素子が取り付けられます。M12x0.5のエンドピースHAg M12x0.5付きリングアクチュエーター(ベアーリング) HPSt150/14-10/... HPSt500/15-8/... HPSt1000/15-8/... またはVS22 ケイシング付き相当品

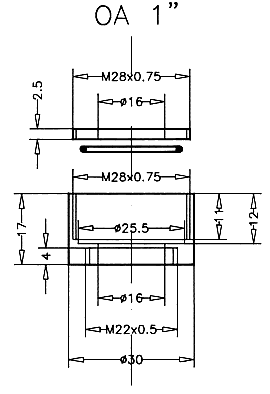

    		Optic adaptor 0A 1"

    　このアダプターは1インチ・厚さ8mmまでの光学素子が取り付けられます。M12x0.5のエンドピースHAg M12x0.5 付きリングアクチュエーター(ベアーリング) HPSt150/14-10/....HPSt500/15-8/....HPSt1000/15-8/....またはVS35 ケイシング付き相当品"

    Phone: 04-7175-8810 Keystone International Co Ltd Rev.2012.11.1

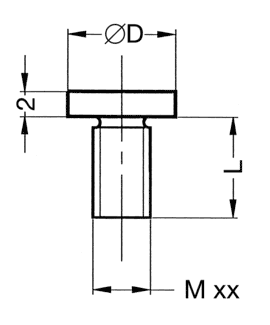

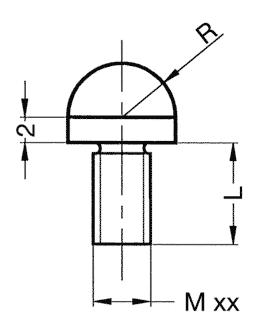

    ねじ込み式フロントアダプターSE:（ケーシングスタック VS用）
    　ネジ取り付けフロントアダプター SEアダプターには平面または球面形状があり、ネジを切ったピンでを標準　VS のタップホールに簡単に取り付けることが出来、多種の用途に使えます。例えば小さいミラーを平面に接着することで、取り外しが容易なミラー装着冶具になります。
    寸法:
    SE xx 平面とSE x 球形、xxはケースの直径、取り付け先(例 12は VS12)


    型式 Mx(mm) D(mm) L(mm) R(mm)

    SE9

    		 2.3 5 3 2.5

    SE10

    		 3 6 3 2.5

    SE12

    		 3 7 4 3.5

    SE15

    		 4 8 4 3.5

    SE18/20

    		 5 10 4 4


    マグネティチックフロントピース

    上述したフロントアダプターに付け加え、磁気平面を持ったMA10/MA12 コンポーネントはVS10とVS12ケーシングに使えます。小さい強磁性コンポーネントをスタックアクチュエーターのムビングピンに取り付けることができます。
