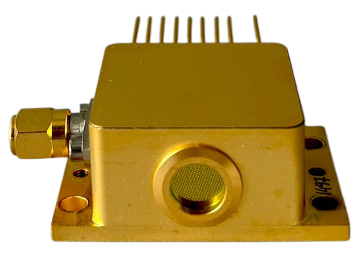

RF-HHL Laser Module

Alpes Lasers社は、GHz帯域で変調を実現するRF-HHLレーザーモジュールを開発しています。

RF-HHLレーザーモジュールは、標準的なSMA入力による高速振幅変調 (Amplitude Modulation)が可能な、
コンパクトな中赤外レーザーモジュールです。
本モジュールは、レーザーの出力パワーと振幅変調を
精密に制御できます。HHL (High Heat Load：高熱負荷対応)パッケージを採用しているため、効率的な熱管理が
求められる過酷な環境での使用に最適であり、熱電冷却器(TEC)、サーミスタ、コリメート光学系を内蔵しています。

本レーザーモジュールは汎用性が高く、用途の具体的なニーズに合わせて、DFBレーザーや高出力レーザー、コムレーザーなど、様々なタイプのレーザーを組み合わせて構成することが可能です。

RF-HHLは、3dBカットオフ周波数が0.3GHzを超える優れた特性を備えており、高速変調を必要とする用途に適しています。従来のシステムをはるかに超える周波数での変調が可能であるため、
リアルタイム信号処理、ガスセンシング、その他の高周波アプリケーションに最適です。

このタイプの高速変調を利用した分光アプリケーションの例を、以下に2つ紹介します。

1. 爆轟後の火球における温度・圧力・CO・CO2のMHz帯域に近い速度でのレーザー吸収計測と合成計測との比較 (英文)
2. 極超音速空気流における単一ビーム・単一検出器レーザー吸収法を用いた流速・非平衡温度・一酸化窒素濃度のMHz帯域計測 (英文)

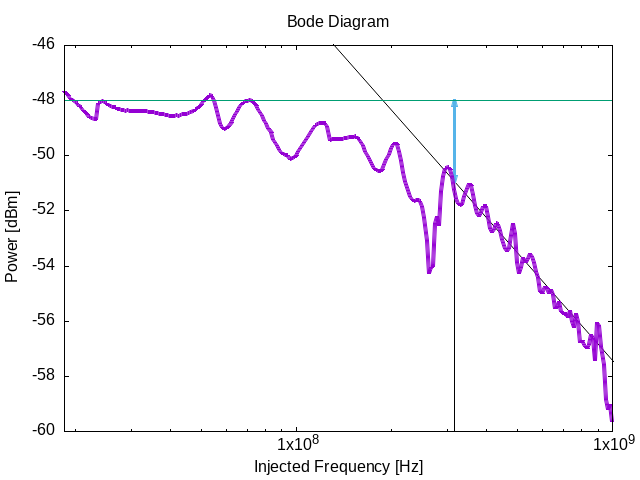

RF-HHL：周波数特性

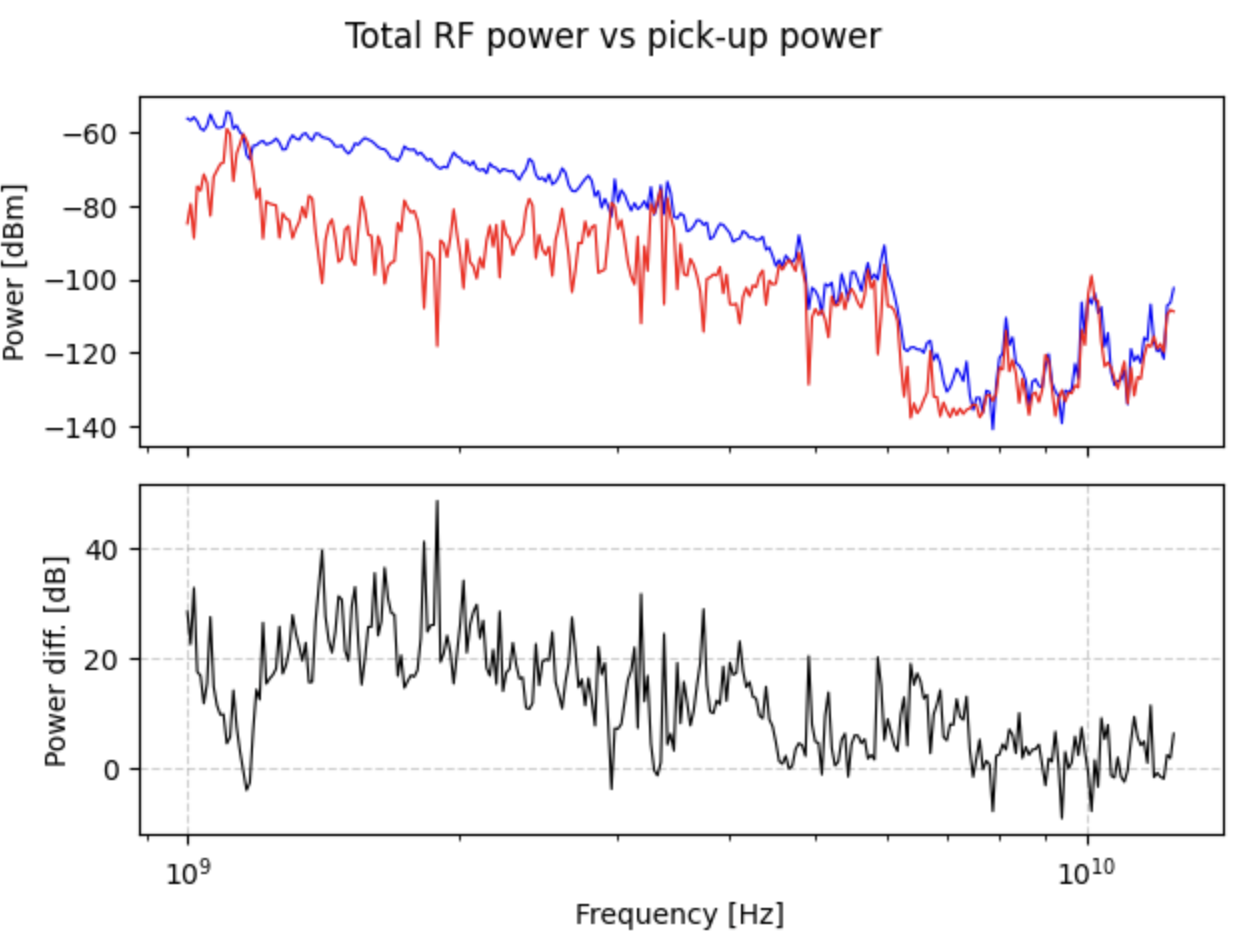

RF-HHLモジュールの周波数特性は、優れた高周波性能を示しています。公称3dB遮断周波数は300MHzを超えていますが、測定の結果、振幅変調は公称遮断点を超えたマルチGHz帯域にわたっても検出可能であることが確認されました。変調度は徐々に低下するものの、システムはバックグラウンドのピックアップ信号に対して20dB以上のダイナミックレンジを維持しています。
このような広帯域特性は、自由空間光通信、高速分光法、高速フィードバック制御など、高速かつ高周波の変調を必要とする高度な用途にRF-HHLが適していることを裏付けています。
