J19TEシリーズ光起電力型 MCTディテクター
PV(Photo Voltaic) 1～5.5μm

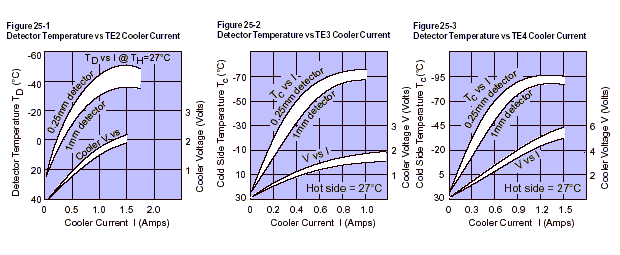

J19TEシリーズディテクターは、0.5μm～5.0μmでご使用になれる高品質なHgCdTe光ダイオードです。 - - - - - - - - - - 　ディテクターの等価回路は、光起電力電流源Iphに並列なキャパシタンスCD、シャント抵抗RD、および直列抵抗RSとで表すことが出来ます。 - - - - - - - - - - 動作温度とその効果：　HgCdTe光ダイオードを冷やすと、雑音が減少し検出感度は改良されます。またデテクターを冷やすことにより、シャント抵抗Rが高くなり、より長い波長まで応答領域を改良します。 - - - - - - - - - - 　電子冷却：図30-1 図30-2 図30-3は、TE2、TE3、およびTE4クーラーの典型的な電力消費を示します。 - - - - - - - - - - - - - - - - - - - -

	- - - - - - - - - - - - - - - - - - - - 　ディテクターに組み込まれたサーミスターは、温度のモニターとその制御に使います。 - - - - - - - - - - 　感度、カットオフ波長、および応答の一様性はすべて温度に関する関数です。 - - - - - - - - - - ディテクター温度は、各々のアプリケーションにより最適な構成を選択して下さい。 - - - - - - - - - - 動作回路：　ほとんどのアプリケーションに共通で使うことが出来る動作回路は、ディテクターに 0.1V 逆バイアスをかけた、負帰還インピーダンス変換OPアンプ構成(図5)です。

　この逆バイアスは、ディテクターの有効なシャントインピーダンスを増加させ、J12シリーズマニュアルで説明した応答度効果を無効にします。
- - - - - - - - - -
光起電力 HgCdTeの利点：
　0.5μm～5.5μm領域で一般的に使用される光伝導体と異なって、HgCdTe光ダイオードは、光起電力モードで作動し、検出にバイアス電流を必要としません。

これは、PbS PbSe、およびHgCdTeに代表される光伝導素子に共通する短所である低周波”1/F”ノイズ特性が無いため、DC～低周波アプリケーションに最適な選択になります。
- - - - - - - - - -
　また J19TEディタクターは、高速パルスレーザーのモニターに優れたパルス・レスポンスを提供します。
- - - - - - - - - - - - - - - - - - - -

より詳しい内容は、和文カタログを用意しております。内部リンク

PDF形式和文カタログをダウンロードして下さい。また外部リンク

ジャドソン社ホームページ(英文)も合わせてご参照下さい。

Model Number	Active Size Diameter (mm)	Operating Temp. (℃)	50% Cutoff Wavelength (μm)	Peak Responsity (A/W) @ -0.1	Shunt Impedance (W) @ -0.1V		Dark Current (A) @ -0.1V		D* (Jones) (cmHz1/2W-1) @ -0.1V
Model Number	Active Size Diameter (mm)	Operating Temp. (℃)	50% Cutoff Wavelength (μm)	Peak Responsity (A/W) @ -0.1	Min.	Typ.	Min.	Typ.	Min.	Typ.
TE 2段
J19TE2:5-66C-R250U	0.25	-40	>5.0	2.80	1.0E+03	2.0E+03	1.5E-04	4.5E-04	5.0E+09	8.4E+09
J19TE2:5-66C-R01M	1.00	-40	>5.0	2.80	1.0E+02	2.0E+02	1.5E-03	4.5E-03	6.3E+09	1.1E+10
J19TE2:5.5-66C-R250U	0.25	-40	>5.5	3.00	5.0E+02	1.0E+03	3.0E-04	9.0E-04	3.8E+09	6.4E+09
J19TE2:5.5-66C-R01M	1.00	-40	> 5.5	3.00	5.0E+01	1.0E+02	3.0E-03	9.0E-03	4.7E+09	8.1E+09
TE 3段
J19TE3:5-66C-R250U	0.25	-65	> 5.0	2.80	5.0E+03	1.0E+04	3.0E-05	9.0E-05	1.1E+10	1.9E+10
J19TE3:5-66C-R01M	1.00	-65	> 5.0	2.80	5.0E+02	1.0E+03	3.0E-04	9.0E-04	1.4E+10	2.4E+10
J19TE3:5.5-66C-R250U	0.25	-65	>5.5	3.00	2.5E+03	5.0E+03	6.0E-05	1.8E-04	8.4E+09	1.4E+10
J19TE3:5.5-66C-R01M	1.00	-65	>5.5	3.00	2.5E+02	5.0E+02	6.0E-04	1.8E-03	1.1E+10	1.8E+10
TE 4段
J19TE4:5-3CN-R250U	0.25	-85	>5.0	2.80	1.5E+04	3.0E+04	1.0E-05	3.0E-05	1.9E+10	3.3E+10
J19TE4:5-3CN-R01M	1.00	-85	>5.0	2.80	1.5E+03	3.0E+03	1.0E-04	3.0E-04	2.4E+10	4.2E+10
J19TE4:5.5-3CN-R250U	0.25	-85	>5.5	3.00	7.5E+03	1.5E+04	2.0E-05	6.0E-05	1.5E+10	2.5E+10
J19TE4:5.5-3CN-R01M	1.00	-85	>5.5	3.00	7.5E+02	1.5E+03	2.0E-04	6.0E-04	1.9E+10	3.2E+10
